卡丁车钢管式车架底盘结构设计

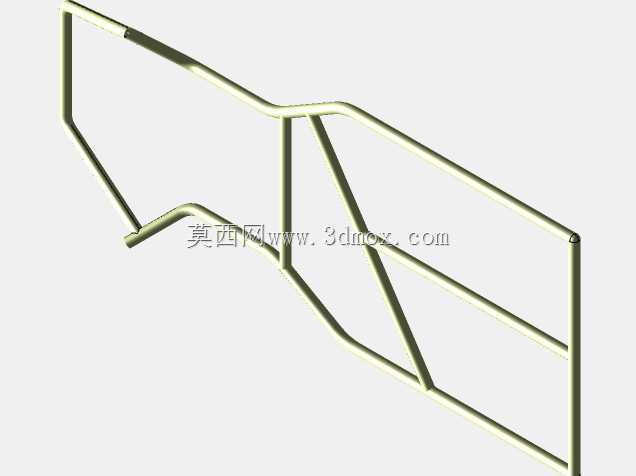

　　该卡丁车底盘采用空间钢管桁架式结构，核心承载逻辑依托冷拔无缝钢管的弯折成型与空间排布实现，区别于传统冲压焊接式乘用车底盘，这类结构在轻量化小型竞速、休闲娱乐类卡丁车上应用极为广泛，常见于场地游乐卡丁车、业余竞速卡丁车、DIY改装卡丁车的底盘搭建场景，能够在极低的整备质量前提下，满足车辆行驶过程中来自动力总成、驾乘人员、路面冲击的多向载荷传递需求。从结构功能特性来看，整个底盘框架没有冗余的覆盖件支撑结构，所有管段的排布都直接对应载荷传递路径：前段收窄的管段用于适配转向机构的安装空间，预留出转向柱、转向拉杆的运动避让边界，同时兼顾前碰撞时的吸能溃缩行程；中段的斜向加强撑是整个框架的抗扭核心，

　　能够抵消车辆过弯时侧向加速度带来的车架扭转变形，避免因车架形变导致的四轮定位参数偏移，保证轮胎接地面积的稳定性；后段的平行横置管段用于固定动力总成、后轴以及制动系统，管间距的设计完全匹配常规小型卡丁车动力单元的安装孔位边界，不需要额外制作转接支架即可完成动力模块的装配。设计过程中优先考虑了管材弯折的工艺可行性，所有弯折位置的圆角半径都控制在管材直径的3倍以上，避免冷弯过程中出现管壁褶皱、截面椭圆化导致的局部强度下降，整个框架的管材连接节点都采用相贯线切割处理，保证焊口处的贴合面积最大化，减少焊接应力集中的风险。从安装边界来看，整个底盘的宽度控制在1200mm以内，长度适配1800mm级别的小型卡丁车轴距要求，

　　驾乘人员的乘坐区域预留了足够的腿部空间与座椅安装位，框架侧面的管段高度刚好匹配常规卡丁车安全护板的安装位置，不需要额外切割修改即可完成外围防护件的装配。不同于一体式冲压底盘的高模具成本，这类钢管桁架底盘的生产不需要大型冲压设备，仅依靠弯管机、焊接工装即可完成小批量生产，非常适合小型场地运营方的自主维修、改装以及个人DIY搭建使用，结构上的开放式设计也让后续的部件检修、参数调整变得极为便捷，转向、制动、动力系统的固定点都暴露在框架外侧，不需要拆卸覆盖件即可完成维护操作。在实际场地使用场景中，这类底盘能够承受连续过弯、颠簸路面的反复冲击，斜向加强撑的存在让车架的抗扭刚度相比无斜撑的矩形框架提升40%以上，

　　能够有效避免长时间使用后出现的车架开焊、变形问题，管段的壁厚选择兼顾了强度与轻量化要求，不会因为过度追求强度导致整备质量过高影响车辆的动力响应，也不会因为壁厚不足出现行驶过程中的车架共振问题。整个框架的重心控制在离地200mm左右的区间，配合低趴的结构设计，能够让车辆的侧倾中心保持在合理范围，减少过弯时的侧倾幅度，提升驾乘操控的稳定性，前后段的管段高度差也适配了常规卡丁车的前后轴安装角度，保证车辆行驶时的前后载荷分配处于合理区间，避免出现转向过度或者转向不足的调校问题。
