交流稳压器用定心连杆结构设计

　　在交流稳压器的调压执行机构中，定心连杆是连接驱动曲柄与调压触头组件的核心传动零件，其结构精度直接决定调压过程的运动平顺性与触头定位准确性，是稳压器实现电压精准调节的关键受力构件。这类连杆的核心作用是将曲柄输出的半周旋转运动转化为调压组件的定向摆动，同时承担运动过程中的推力与拉力载荷，避免传动过程中出现卡滞、偏摆问题，保障调压动作的响应速度与重复定位精度。

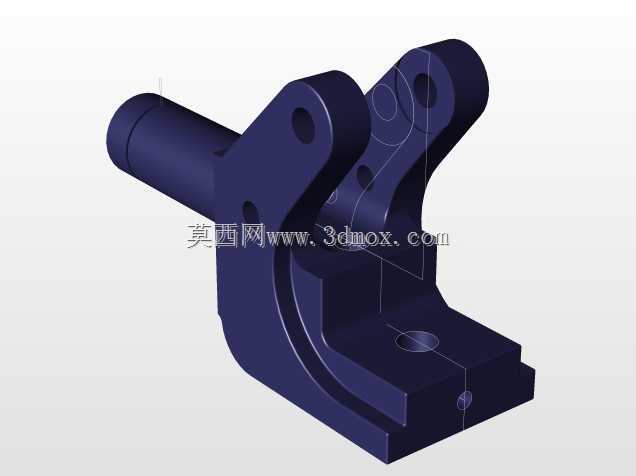

　　从结构设计逻辑来看，该定心连杆采用一体式铸钢基体加工成型，整体分为三个功能区段：左侧伸出的圆柱轴段为铰接定位端，用于与稳压器机架上的衬套孔配合，作为整个连杆摆动的旋转基准，该轴段的圆柱度公差控制在0.02mm以内，与衬套的配合间隙选取H7/g6间隙配合，既保证摆动过程无卡滞，又避免间隙过大带来的传动空程。中部的双支耳结构为曲柄连接端，两个同轴的铰接孔分别与曲柄销的两端配合，孔位的同轴度公差不超过0.015mm，支耳的厚度经过强度校核，能够承受曲柄传递的最大120N交变载荷，不会出现支耳变形或断裂问题。右侧的L型安装基座为输出端，用于固定调压触头的安装支架，基座上设置有定位销孔与螺纹安装孔，定位销孔与左侧铰接轴的位置度公差严格控制，保证触头摆动轨迹与调压绕组的接触路径完全重合，避免出现触头偏磨、接触不良的故障。

　　在安装边界设计上，该连杆的整体摆动范围被限制在0-175度区间，对应曲柄的半周旋转行程，安装时左侧圆柱轴段插入机架的衬套孔后，通过轴端卡簧实现轴向定位，不需要额外的轴向压紧结构，拆装维护十分便捷。中部支耳与曲柄销连接时，采用自润滑铜套作为铰接衬套，能够在长期无额外润滑的工况下保持低摩擦系数，减少传动过程中的磨损量，延长零件的使用寿命。右侧安装基座的安装面经过铣削加工，平面度公差不超过0.03mm，保证触头支架安装后无倾斜，接触压力均匀分布在整个触头接触面上。

　　从实际应用场景出发，这类定心连杆多用于中小容量的接触式交流稳压器中，适配容量在5kVA到30kVA区间的稳压器产品，工作环境温度范围覆盖-10℃到55℃，能够在常规工业配电、民用供电稳压场景下长期稳定运行。设计过程中特意对连杆的拐角位置做了圆角过渡处理，避免应力集中带来的疲劳断裂问题，所有铰接孔的孔口都做了倒角引导，方便装配时销轴的快速导入，减少装配过程中的零件磕碰损伤。整个零件的重量控制在0.8kg左右，运动过程中的转动惯量较小，能够降低曲柄驱动的负载扭矩，减少驱动电机的功率损耗，提升稳压器整体的运行效率。在运动校核过程中，已经验证了整个摆动行程内连杆与周边的机架、绕组、触头组件均无运动干涉，各铰接点的受力方向始终在零件的强度承载范围内，不会出现侧向分力过大导致的衬套偏磨问题，能够满足稳压器连续10000次调压动作无故障的使用寿命要求。
