内燃机活塞头结构三维数模

　　活塞头作为内燃机核心往复运动部件，直接参与燃烧室的能量转换过程，其结构设计合理性直接决定发动机的动力输出效率、密封性能与运行寿命。在车用汽油机、柴油机，小型通用动力机组，甚至部分往复式压缩机的动力端结构中，活塞头都是承担燃气压力传递、配合活塞环实现气缸密封、引导活塞销完成动力输出的核心载体。从实际工况来看，活塞头在运行过程中需要承受最高可达十余兆帕的燃气爆发压力，同时长期处于200-350摄氏度的高温工作环境，往复运动过程中还要承受交变的惯性载荷，因此其结构设计需要同时兼顾强度、轻量化、热传导与配合精度的多重要求。

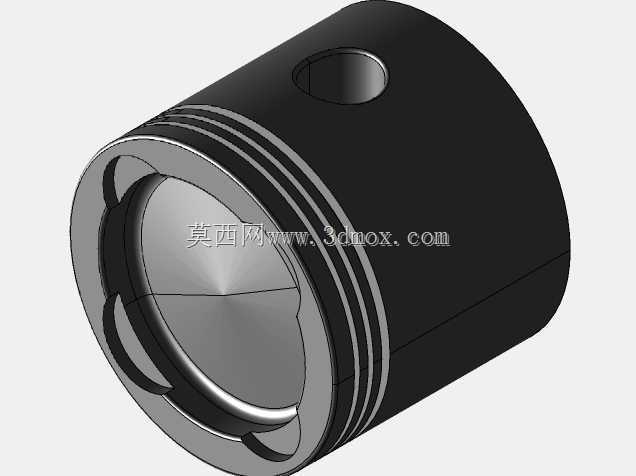

　　本次建模的活塞头采用典型的筒式活塞头部结构，顶部为凹坑型燃烧室配合面，可根据不同的喷油角度、气门布置形式调整凹坑深度与轮廓曲率，保证混合气在燃烧室内形成合理的涡流运动，提升燃烧效率。头部外侧设计有三道环形槽，上方两道为气环安装槽，下方一道为油环安装槽，环槽的宽度、深度与侧面平面度均按照配合公差要求设计，安装活塞环后可实现燃烧室与曲轴箱之间的气体密封，同时油环可刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成积碳。活塞头销座部位采用加厚加强结构，销孔内部设计有高精度的配合圆柱面，用于安装活塞销，将活塞承受的燃气压力传递给连杆，进而带动曲轴旋转输出动力；销孔两端预留有卡环安装槽，可限制活塞销的轴向窜动，避免运行过程中销端刮蹭气缸壁造成拉缸故障。

　　从安装边界来看，活塞头的外圆直径与对应气缸的内径采用基孔制间隙配合，配合间隙根据材质热膨胀系数、工作温度范围精确计算，既要保证冷启动时活塞不会在气缸内卡滞，也要保证热机状态下活塞不会因间隙过大出现敲缸、漏气问题。活塞头的总高度、环槽位置到顶面的距离，直接决定了活塞在上止点时的压缩比，建模过程中严格按照动力参数要求控制轴向尺寸链，避免压缩比偏差导致的动力不足或爆震问题。销孔的中心轴线与活塞外圆轴线的垂直度、位置度公差，直接影响活塞往复运动的平顺性，若公差超差会造成活塞偏磨、气缸失圆等故障，因此建模时对销座的位置基准做了严格的同轴度、垂直度约束。

　　设计过程中，针对活塞头的热负荷分布做了结构优化：顶部壁厚按照热流方向做渐变处理，靠近燃烧室中心的部位适当增加壁厚提升热容量，环槽部位的壁厚兼顾散热效率与结构强度，避免热应力集中导致环槽开裂。销座与活塞头部的过渡部位采用大圆角过渡，减少交变载荷下的应力集中，提升活塞的疲劳寿命。活塞内部的空腔结构在保证强度的前提下做了轻量化处理，降低往复运动的惯性力，减少曲轴连杆机构的运行载荷，提升发动机的最高转速响应能力。

　　在实际装配场景中，该活塞头可匹配对应的铝合金活塞裙部、活塞环、活塞销组件，装入对应缸径的气缸套中，配合连杆、曲轴完成动力总成的装配，可广泛应用于小排量通用内燃机、摩托车发动机、小型发电机组动力单元的结构设计验证、装配干涉检查、运动仿真分析场景。建模过程中所有配合面均保留了合理的公差余量，可直接用于后续的工程图导出、数控加工编程，也可用于教学场景中讲解内燃机往复运动机构的工作原理、活塞组件的配合关系。
