弯管式流体连接构件结构设计方案

　　该弯管式连接构件主要应用于流体输送管路系统中，作为管路转向、变径连接的核心承载部件，常见于工业液压管路、冷却循环系统、低压流体输送管线的布局场景中，能够在有限安装空间内完成管路走向的调整，同时保证连接部位的密封可靠性与结构强度。从实际使用场景来看，这类构件多安装在设备内部管路排布紧凑的区域，需要适配相邻管路的安装位置偏差，抵消部分管路振动带来的应力影响，避免管路连接处因长期受力出现密封失效、结构断裂的问题。

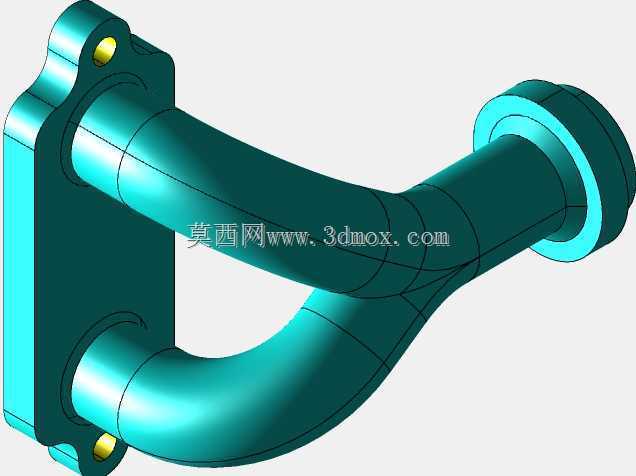

　　从功能特性上看，该构件采用一体化弯管结构设计，两端分别设置法兰式安装端面，端面上预留螺栓安装孔位，可通过标准紧固件与相邻管路或设备接口完成刚性连接，安装孔位的位置度公差控制在0.1mm范围内，能够保证装配时的对位精度，减少安装过程中的调整工作量。弯管主体采用平滑过渡的曲面结构，内壁无明显折角，能够有效降低流体流经时的阻力损失，减少湍流产生的概率，降低管路运行过程中的振动与噪音。构件主体的壁厚经过受力校核，在额定工作压力下能够满足长期使用的强度要求，同时兼顾轻量化设计需求，避免不必要的材料冗余。

　　设计过程中首先需要明确两端接口的相对位置关系，根据管路布局的空间边界确定弯管的弯曲半径与走向角度，弯曲半径的取值需要兼顾流体流动特性与加工工艺可行性，过小的弯曲半径会导致内壁成型质量下降，同时增大流体阻力，过大的弯曲半径则会占用更多安装空间，无法满足紧凑布局的要求。建模阶段先构建两端法兰的基准特征，确定两个安装端面的空间坐标与法向方向，再通过扫掠特征生成弯管主体结构，对法兰与弯管的连接部位做圆角过渡处理，减少应力集中现象，避免长期受内压与管路载荷作用时出现应力开裂。安装孔位的排布需要匹配标准法兰的尺寸规范，保证与通用管路配件的互换性，孔位周边做凸台加厚处理，提升螺栓连接部位的局部强度，避免紧固时出现端面变形影响密封效果。

　　外形尺寸方面，两端法兰的外径根据连接管路的通径匹配对应标准规格，法兰端面的密封槽结构可根据使用需求适配密封圈安装，保证连接后的密封性能。弯管部分的中心距、弯曲角度严格按照管路布局的空间要求设定，整体构件的外轮廓边界需要提前做干涉检查，确保安装后与周边设备部件预留足够的安全间隙，不会在设备运行过程中出现碰撞摩擦。安装时需要先对齐两端法兰的螺栓孔位，采用对角顺序逐步紧固螺栓，保证端面受力均匀，避免因偏载导致密封面失效，同时需要根据管路的工作压力与介质特性选择适配的密封件，确保连接部位在工作温度、压力波动的工况下仍能保持可靠密封。

　　这类构件的结构设计看似简单，实则需要兼顾流体力学、结构力学、加工工艺、装配工艺等多方面的要求，建模过程中需要对各个过渡曲面做连续性检查，保证曲面光滑无突变，为后续的加工仿真、受力分析提供准确的模型基础。对于初学者而言，这类练习模型能够帮助掌握空间基准设定、扫掠特征构建、圆角过渡处理、标准件特征匹配等基础建模技能，理解机械结构设计中功能、工艺、装配三者之间的平衡关系，避免出现只关注外观造型而忽略实际工程需求的设计问题。在实际工程应用中，这类弯管连接件的结构细节会根据具体的工况参数做针对性调整，比如高压工况下会适当增加壁厚、加大连接部位的过渡圆角，腐蚀介质工况下会调整表面处理工艺或更换适配材料，但核心的结构设计逻辑与建模思路是共通的，掌握这类基础构件的设计方法，能够为更复杂的管路系统、流体设备结构设计打下扎实的基础。
