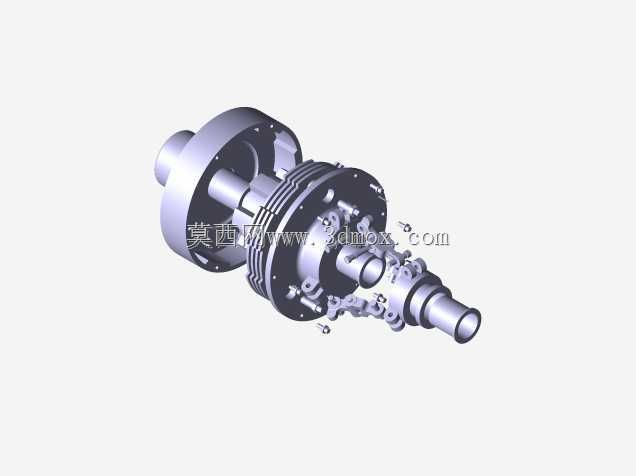

多片式湿式摩擦离合器结构设计方案

　　在机床主轴传动、工程机械换挡机构、重型设备负载启动这类需要频繁切换动力通断、平滑传递大扭矩的工况场景里，多片式离合器一直是传动链里的核心执行部件，相比单片式离合器，它能在有限的径向安装空间内堆叠多组摩擦副，靠摩擦面数量的叠加实现同等体积下更高的扭矩传递容量，不会因为轴向尺寸的过度拉长挤占传动箱内部的布局空间。做这套结构设计的时候，首先要匹配的是安装边界的约束：输入端的轴伸直径要和上游动力输出端的轴公差带匹配，采用H7/k6的过渡配合保证同轴度，避免高速运转时的偏心振动；外壳的法兰安装孔位要对应传动箱的预设安装面，孔位公差控制在±0.02mm以内，保证装配时不需要额外修配就能完成定位。从功能实现逻辑上看，

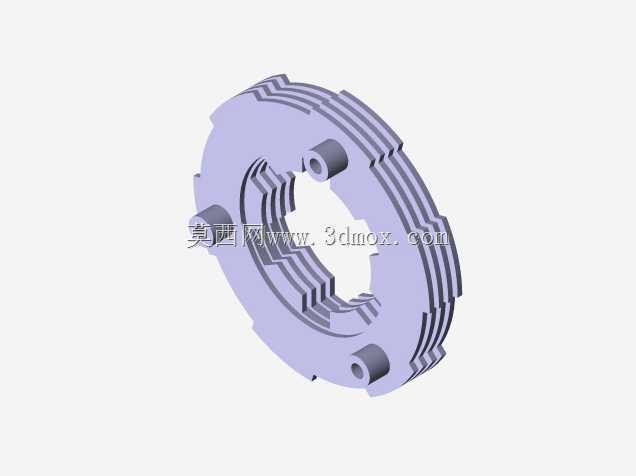

　　这套结构的主动片和从动片交替堆叠布置，主动片通过外齿和离合器外壳的内花键啮合，随输入端同步转动，从动片通过内花键和输出轴的花键套连接，当压紧机构施加轴向压力时，所有摩擦副的接触面被压紧，靠接触面间的静摩擦力带动从动片同步转动，实现动力的刚性接合；当轴向压力卸除时，片组之间的分离弹簧会把各摩擦片推开，保留0.2-0.3mm的总间隙，让主动侧和从动侧完全脱开，避免带排扭矩造成功率损耗和摩擦片的异常磨损。设计过程中要重点考虑摩擦片的散热路径，外壳上预留的轴向通槽不仅是安装时的操作空间，更是运转时带动空气对流的散热通道，避免频繁接合过程中摩擦产生的热量堆积，造成摩擦片材料烧蚀、摩擦系数快速衰减的问题；同时要控制压紧力的作用点位置，

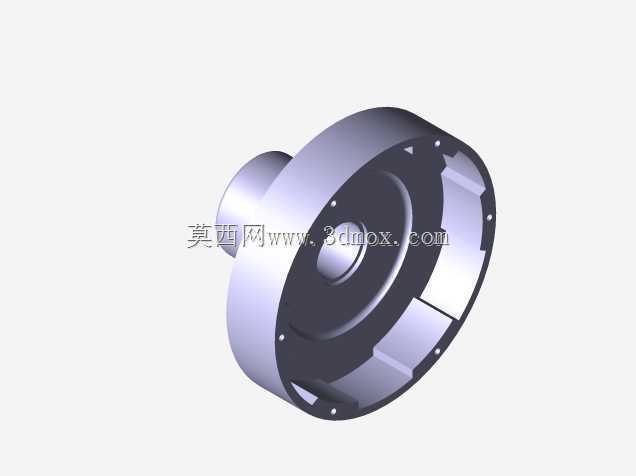

　　保证压力均匀作用在所有摩擦片的环形接触面上，不会出现局部压力过大导致的偏磨，也不会因为压力分布不均造成接合过程中扭矩传递波动，引发传动系统的冲击。实际选型应用时，要注意这套结构的轴向行程预留：压紧机构的活塞行程要大于摩擦片组的总分离间隙，还要预留0.1mm左右的磨损补偿量，保证摩擦片磨损到极限厚度之前，压紧机构都能提供足够的正压力，不会出现扭矩传递不足、接合打滑的故障。另外，输出端的轴伸长度要匹配下游连接部件的安装深度，避免轴伸过长顶到下游部件的端面，或是过短导致花键啮合长度不足，在大扭矩传递时出现花键齿压溃的问题。外壳的外圆面做了阶梯式的设计，大直径段是摩擦片组的安装腔体，小直径段是输入端的轴伸支撑位，两者的同轴度公差控制在0.

　　01mm以内，保证高速运转时整个离合器组件的动平衡精度，减少运转时的振动和噪声。在摩擦片的材料匹配上，主动片采用65Mn弹簧钢做基体，表面烧结铜基摩擦材料，保证足够的摩擦系数和耐磨性能，从动片采用调质处理的45号钢，表面做磷化处理减少初始接合阶段的黏着磨损；分离弹簧采用均匀圆周布置的6个小螺旋弹簧，弹簧刚度经过匹配计算，保证卸压时能快速推开所有摩擦片，同时不会因为弹簧力过大导致接合时需要的压紧力过高，增加驱动机构的负载。这套结构的设计没有采用复杂的异形结构，所有零件都适配常规的机加工工艺，外壳采用铸钢件毛坯经过车削、插齿工序就能完成加工，摩擦片采用标准冲压工艺成型，花键套采用拉削工艺加工，不需要特殊的定制刀具就能实现批量生产，后期维护时只需要拆开端盖就能更换磨损的摩擦片，不需要整体拆卸离合器组件，能大幅降低设备的运维成本。在实际工况适配中，这套结构可以通过调整摩擦片的数量、摩擦面的外径尺寸来适配不同的额定扭矩需求，不需要对外壳的安装接口做大幅修改，就能覆盖一定功率区间的传动需求，非常适合通用传动设备的模块化选型配置。
