内燃机传动连杆主杆结构三维数模

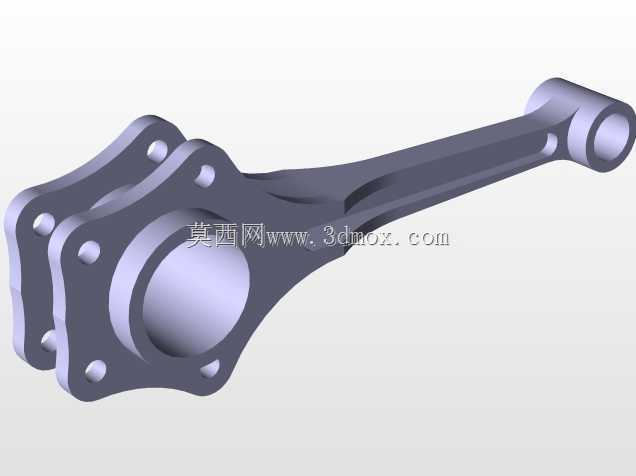

　　在往复式动力设备的动力传递链路中，这类主杆是连接活塞组与曲轴的核心受力构件，日常工况下需要持续承受活塞往复运动带来的交变冲击载荷，同时将活塞的直线往复运动转化为曲轴的旋转扭矩输出，广泛应用在小排量通用汽油机、小型柴油机以及部分往复式压缩设备的曲柄连杆机构中。从结构设计逻辑来看，该主杆采用分体式大头端设计，大头端的法兰结合面布置了多组均匀分布的螺栓连接孔，用于和连杆盖配合夹紧曲轴的连杆轴颈，孔位的分度精度直接决定了装配后连杆轴颈的配合间隙均匀性，设计时需要严格控制孔位的位置度公差，避免装配后出现轴颈偏磨、运转卡滞的问题。杆身部分采用了工字形截面的变截面设计，从大头端向小头端平滑过渡，这种截面形式可以在保证整体结构强度、

　　抗弯曲抗扭转刚度的前提下，尽可能降低构件自身的重量，减少往复运动过程中产生的惯性力，降低曲轴端的动平衡校正难度。小头端为整体式圆环结构，内部用于安装活塞销衬套，和活塞销形成转动配合，设计时需要保证小头端内孔与大头端内孔的中心距公差，这个尺寸直接决定了发动机的压缩比参数，一旦偏差超出允许范围，会导致整机压缩比偏离设计值，出现动力不足、爆震或者压缩压力不足无法启动的问题。安装边界方面，大头端的外圆轮廓尺寸需要匹配曲轴箱内部的运动避让空间，避免曲轴运转过程中连杆大头和曲轴箱内壁、平衡块发生运动干涉；小头端的外圆尺寸需要匹配活塞内部的销座空间，保证活塞在上止点、下止点往复运动时，连杆小头不会和活塞销座、活塞内腔产生碰撞。

　　杆身的过渡区域全部采用大圆角平滑过渡，避免应力集中导致的疲劳断裂问题，因为这类构件在运转过程中承受的是高频交变载荷，应力集中位置很容易在长时间运转后萌生疲劳裂纹，最终导致连杆断裂打坏机体的严重故障。从实际装配的角度出发，设计时还需要考虑连杆螺栓的安装操作空间，法兰面上的螺栓孔周边需要预留足够的扳手操作空间，保证装配时螺栓可以顺利拧紧到规定的扭矩值，同时大头端的结合面需要设计合理的定位结构，避免装配时连杆盖和杆身出现错位，导致轴孔失圆。这类主杆的材质通常选用高强度调质合金钢，部分小功率机型也会采用球墨铸铁材质，三维建模过程中需要重点校验各个配合面的形位公差，比如大小头孔的圆柱度、两孔的平行度、结合面的平面度，

　　这些参数都会直接影响最终零部件的实际使用寿命和运转稳定性。在做整机装配校验时，还需要模拟连杆在整个运动行程中的姿态变化，校验杆身和气缸壁、曲轴平衡块、机油泵驱动机构等周边零部件的最小安全间隙，保证全工况下都不会出现干涉问题，尤其是在高转速工况下，构件受力产生的弹性变形也需要纳入干涉校验的考量范围，避免热态、受力变形后出现运动磕碰。
