车载座椅扶手集成式餐托结构设计

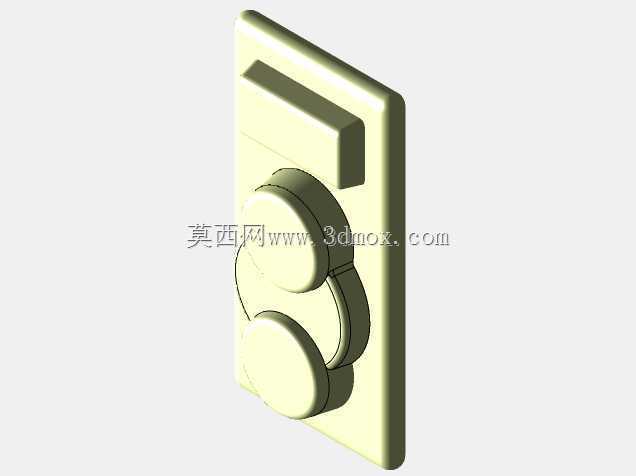

　　该结构主要应用于乘用车、商务车后排座椅扶手区域，解决驾乘人员在车内临时放置餐食、饮品、小型随身物品的置物需求，适配长途出行、短途通勤过程中临时就餐、放置小物件的使用场景，避免餐食放置不稳泼洒、小物件无处安放的使用痛点。从功能特性来看，该结构采用嵌入式集成设计，非使用状态下可完全收折贴合于座椅扶手侧立面，不额外占用车内乘坐空间，不会对驾乘人员的手臂倚靠、上下车动作造成干涉；展开状态下形成平整置物平面，两个圆形下沉式限位槽可适配常规尺寸的瓶装水、罐装饮料、圆形餐盒，避免车辆行驶过程中因加减速、转向造成的容器滑移倾倒，上方矩形凸起结构可作为手机、纸巾、小型餐包的放置卡位，分区设计满足不同物品的放置限位需求。

　　设计过程中优先考虑人机交互的合理性，收折与展开的操作行程控制在单手可完成的范围内，操作力设置在15-25N区间，既避免行驶颠簸中结构自行松脱展开，又不会出现操作卡滞需要过度用力的问题；整体外轮廓做全R角过渡处理，所有外露棱边的圆角半径不小于3mm，避免人员磕碰造成划伤，符合汽车内饰件的安全设计规范。安装边界方面，该结构的安装基座与座椅扶手的侧部安装面完全贴合，安装孔位采用隐藏式设计，固定点设置在基座背部，安装完成后外部无外露紧固件，不破坏座椅原有外观的整体性；整体厚度在收折状态下不超过45mm，突出扶手立面的尺寸控制在40mm以内，适配多数常规家用轿车、商务车的扶手尺寸，不需要对原有座椅结构做破坏性改装即可完成装配。结构强度设计上，

　　置物平面的静态承重可达到5kg，满足同时放置两份简餐、两瓶饮品的承重需求，连接转轴部位采用阻尼结构，展开后可保持固定角度，不会因放置物品的重量出现自行下翻的情况；材质适配方面，结构本体可采用改性PP注塑成型，表面做哑光皮纹处理，与车内内饰的质感保持统一，也可根据车型定位更换为ABS+表面软质包覆的方案，提升触感与内饰档次匹配度。从使用场景的细节考量，托盘表面做微磨砂防滑处理，即使放置纸质餐盒、塑料袋包装的食品也不会出现滑移，下沉槽的深度设置为12mm，既可以对容器形成有效限位，又不会因为槽深过大造成取放不便；结构的收折卡位采用弹性碰珠结构，收折到位后可形成有效锁止，车辆经过颠簸路面时不会出现异响、松脱的问题。

　　该结构的建模过程采用参数化设计思路，所有安装孔位、外形尺寸、转轴位置都设置可调整参数，可根据不同车型的扶手尺寸快速调整模型参数，缩短适配不同车型的开发周期，不需要重新进行整体结构的重构设计；各部件之间的配合间隙预留0.2-0.3mm的装配公差，满足注塑件的生产装配精度要求，避免出现装配过紧或者间隙过大晃动的问题。
