万向节叉传动连接零件结构设计

　　在各类需要变角度传递扭矩的机械传动场景中，万向节叉是核心的铰接承载零件，常见于汽车转向系统、工业设备传动轴组、农业机械动力传输单元、机床进给传动机构等位置，承担着在两轴轴线不重合、存在夹角偏差的工况下稳定传递旋转扭矩的作用，能够补偿传动过程中因设备振动、安装误差、部件相对位移产生的角度偏移，避免传动系统出现卡滞、应力集中断裂的问题。

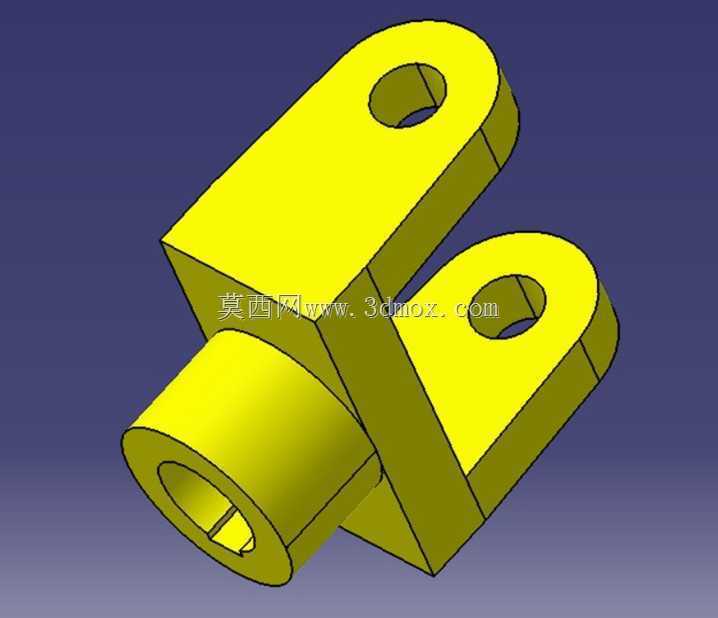

　　从结构设计逻辑来看，这个万向节叉采用分体式功能分区设计，一端为带内孔的圆柱轴套段，内孔开设键槽结构，用于与配套的传动轴进行周向固定，通过平键连接传递扭矩，轴套的外径与长度尺寸需要匹配对应传动轴的轴径，安装时轴套端面与传动轴轴肩贴合，保证轴向定位精度，避免传动过程中出现轴向窜动。另一端为对称布置的双叉耳结构，两个叉耳上同轴开设销孔，用于安装十字轴或者连接销轴，与另一节万向节部件形成铰接副，两个叉耳的间距需要匹配对接部件的连接端厚度，销孔的直径公差需要满足销轴的装配要求，通常采用过渡配合保证铰接转动的灵活性同时无多余旷量。

　　设计过程中需要重点关注几个受力关键位置的强度校核：首先是叉耳与轴套连接的过渡圆角位置，这个位置是扭矩传递过程中应力集中最明显的区域，圆角半径不能过小，否则在交变扭矩载荷作用下容易产生疲劳裂纹；其次是叉耳销孔的内壁承压强度，传动过程中销轴对孔壁的挤压力会随着传动夹角的增大而升高，设计时需要根据额定传递扭矩计算孔壁的比压，选择合适的壁厚尺寸，同时保证两个销孔的同轴度公差，避免装配后销轴出现偏载，加剧局部磨损。轴套内孔的键槽尺寸需要符合对应平键的国家标准，键槽的对称度公差要控制在合理范围内，保证键连接的受力均匀，避免单侧边受力过大导致键槽崩裂。

　　从安装边界来看，这个万向节叉的整体外轮廓尺寸需要适配传动系统的布置空间，双叉耳的外侧宽度不能超过周边部件的安装间隙，轴套段的长度要保证与传动轴的配合长度足够，能够传递额定扭矩不出现打滑。在实际应用场景中，这类万向节叉通常搭配十字轴、滚针轴承组成完整的万向节总成，部分低速轻载场景下也会直接采用销轴配合铜套的铰接方式，降低制造成本。设计时还需要考虑部件的加工工艺性，轴套外圆、内孔以及叉耳销孔都可以通过车削、钻削、镗削工序完成，叉耳的平面可以通过铣削加工保证尺寸精度，整体结构没有复杂的异形曲面，加工难度较低，适合批量生产。在传动系统装配时，需要保证两个对接万向节叉的相位一致，避免出现传动不等速的问题，同时要预留足够的摆动空间，保证万向节在最大工作夹角下叉耳不会与相邻部件发生运动干涉。日常维护中，需要定期检查销孔与轴套的磨损情况，当配合间隙超过设计阈值时及时更换，避免传动过程中出现冲击载荷损坏其他传动部件。
