两级传动齿轮箱下壳体铸造结构设计

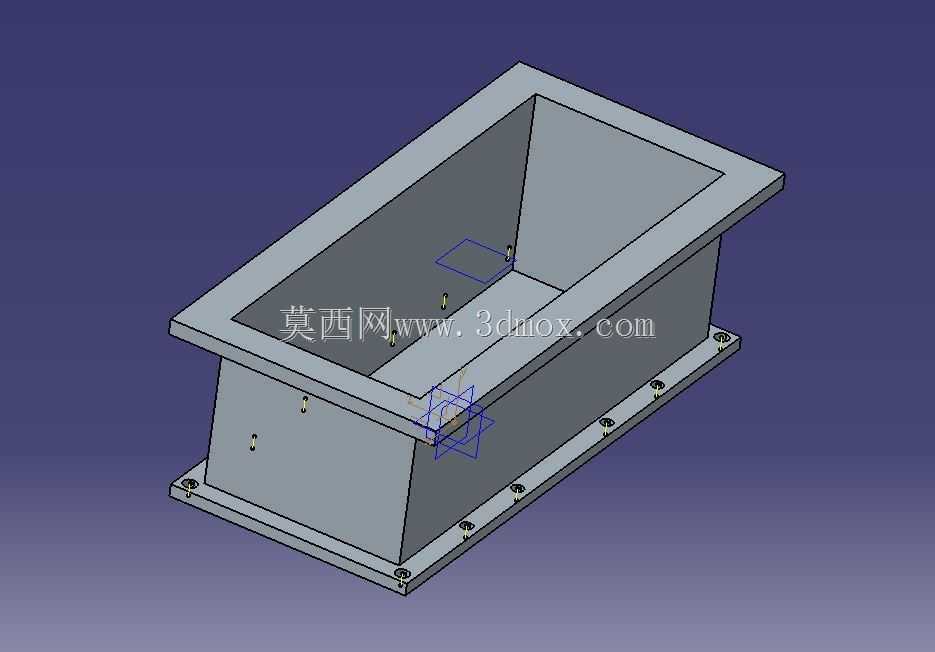

　　在工业传动系统的布局中，齿轮箱下壳体是承担整箱载荷、密封储油、部件定位的核心基础构件，这款适配两级传动结构的下壳体，常见于中小功率输送设备、轻工生产线驱动单元、小型机床进给传动箱等场景，作为传动组件的承载基座，它需要同时兼顾轴系定位精度、润滑油密封存储、外部安装固定、运行载荷分散等多重功能。从实际使用场景来看，这类下壳体多采用灰铸铁材质铸造后经机加工成型，上部敞口结构用于对接齿轮箱上盖，通过法兰面一周的螺栓孔实现上下壳体的紧固连接，法兰面需经过精铣加工保证平面度，避免合箱后出现润滑油渗漏、轴系同轴度偏差等问题；下部带安装底板的结构，通过底板上分布的安装孔可将整个齿轮箱固定在设备机架的安装基准面上，

　　底板与箱体主体的过渡位置设置有加强筋结构，能够分散齿轮啮合过程中传递到箱体的交变载荷，避免长期运行后箱体安装面出现变形、开裂的问题。从设计思路上看，这款下壳体采用上下分层的腔室结构，上部较宽的敞口腔室用于容纳二级传动的大直径齿轮组件，下部相对收窄的腔室用于容纳一级传动齿轮与输入轴组件，腔室内部的空间轮廓在建模时充分考虑了齿轮运转的安全间隙，既避免齿轮转动过程中与箱体内壁发生剐蹭，又尽可能压缩箱体的整体外形尺寸，减少不必要的材料占用与空间浪费；箱体侧壁上预留的轴孔位置，在建模时严格对齐两级齿轮传动的中心距参数，保证后续安装轴承、轴系组件时的同轴度与中心距精度，避免因孔位偏差导致齿轮啮合侧隙异常、运转噪音过大、齿面磨损加速等问题。

　　在安装边界的设计上，上部合箱法兰的螺栓孔采用等间距分布，孔位位置避开内部齿轮的运转轨迹，同时预留足够的螺栓拧紧操作空间，方便装配时使用工具完成螺栓紧固；下部安装底板的螺栓孔采用长圆孔与圆孔组合的分布方式，既能够补偿安装时机架基准面的微小位置偏差，又能保证箱体固定后的定位可靠性，底板与箱体连接的根部做了圆弧过渡处理，减少铸造与机加工过程中的应力集中问题。箱体侧壁上预留的多个工艺孔位，分别用于安装油位观察装置、放油螺塞、透气塞等辅件，油位孔的高度位置经过核算，保证箱体内润滑油加注后能够浸没下部齿轮的合适齿高，既满足齿轮啮合的润滑需求，又避免加油过多导致齿轮运转搅油阻力过大、油温升高等问题；放油孔设置在箱体腔室的最低位置，

　　方便后续维护时彻底排空箱体内的废润滑油。从结构强度的角度考虑，这款下壳体的壁厚采用均匀化设计，避免铸造过程中出现壁厚不均导致的缩孔、砂眼等铸造缺陷，轴承安装位的外侧设置有局部加厚的凸台结构，提升轴孔位置的结构刚度，避免轴系承受径向载荷时孔位出现变形，影响轴承的运转精度与使用寿命；腔室内部的转角位置均采用圆角过渡，既方便铸造时的起模操作，又能减少应力集中点，提升箱体整体的抗疲劳性能。在三维建模过程中，这类壳体需要先完成整体外形的轮廓构建，再依次处理合箱法兰、安装底板、轴孔凸台、加强筋等结构特征，所有机加工面的位置都需要预留合理的加工余量，螺栓孔、安装孔的位置尺寸需要严格匹配对应标准件的参数要求，同时要考虑铸造工艺的拔模斜度，避免模型在后续工艺转化时出现无法生产的问题。实际应用中，这类下壳体的尺寸参数通常根据所适配的传动功率、齿轮参数来确定，不同功率等级的箱体在壁厚、法兰厚度、加强筋尺寸上会有对应调整，但核心的结构逻辑始终围绕承载、定位、密封、储油这几个核心功能展开，建模时需要充分考虑装配、加工、使用、维护全流程的需求，不能只追求外观的规整而忽略实际工程应用中的细节问题，比如合箱面的密封槽位置、轴孔的密封件安装空间、螺栓的扳手空间等细节，都会直接影响最终产品的装配效率与使用可靠性。
