汽车制动系统卡钳连接组件结构设计

　　在乘用车盘式制动系统的装配链路里，这类卡钳连接组件承担着制动分泵与制动硬管、安装支架之间的刚性衔接作用，日常行驶过程中，制动踏板输出的液压力会通过制动管路传递到卡钳活塞，而该组件的结构强度直接决定了制动力传递的稳定性，一旦衔接部位出现应力形变或者密封失效，轻则出现制动踏板行程变长、制动力不足的问题，重则会引发制动液泄漏，直接影响行车安全。从实际装车场景来看，这类组件多用于前轮浮动式卡钳的安装位，适配多数量产家用车型的前桥制动布局，也可在改装类制动卡钳的装配中作为转接连接件使用，匹配不同厚度的刹车盘与羊角安装位的孔位偏差。

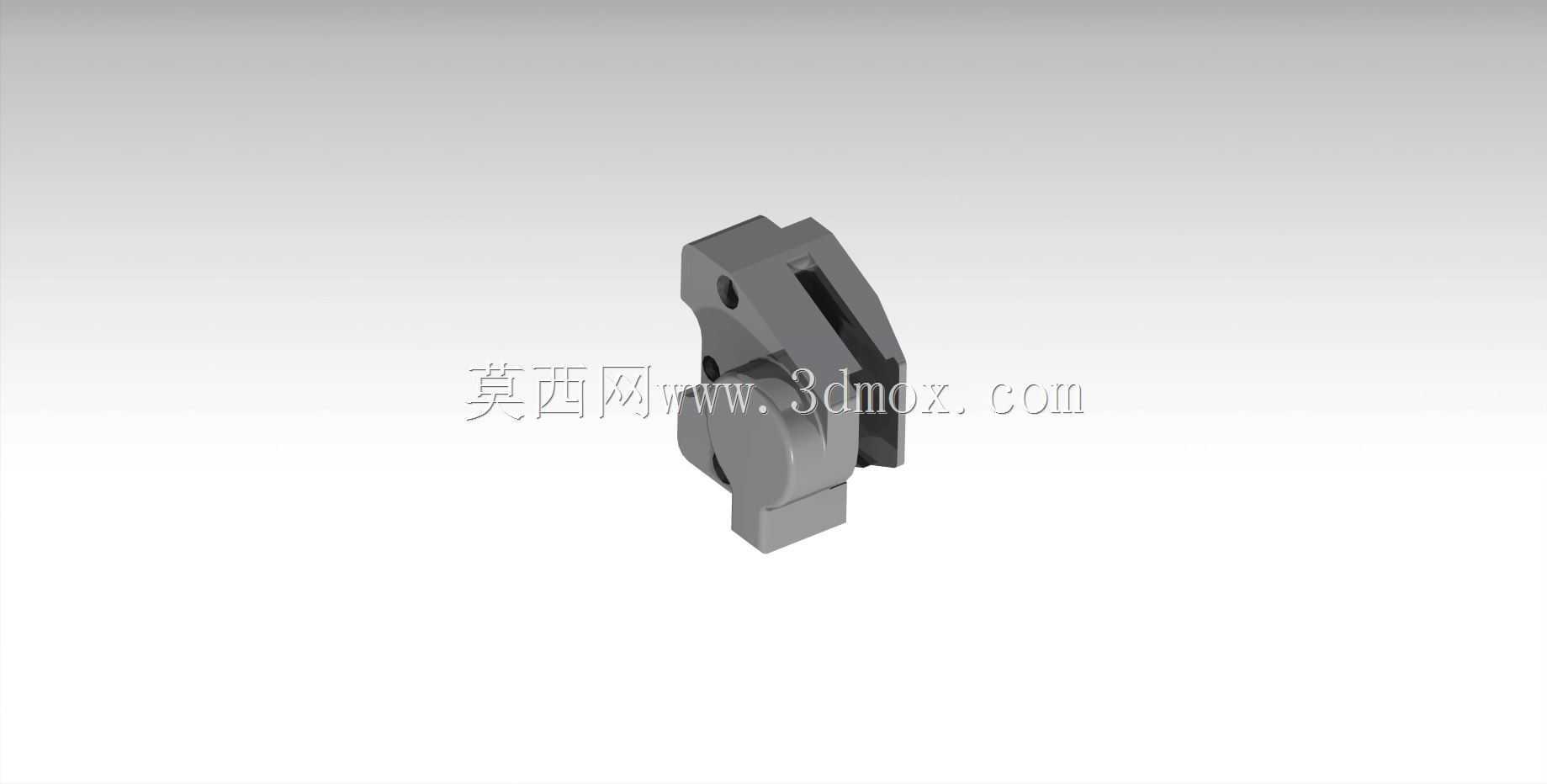

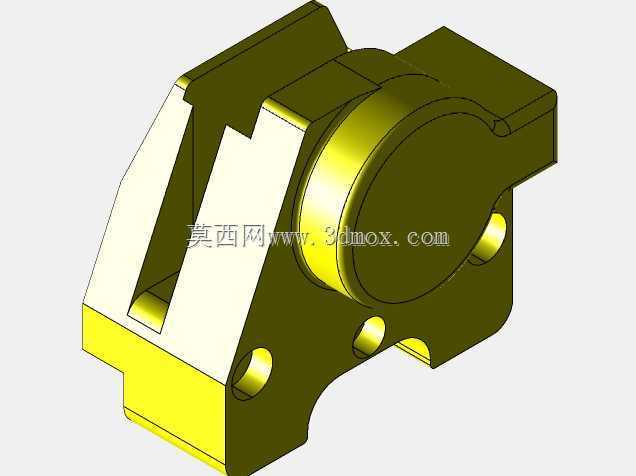

　　从结构设计逻辑来看，该组件采用一体化铸钢毛坯加工而成，主体为带双安装孔的块状基座，一侧延伸出圆柱形的铰接凸台，凸台中心加工有贯穿的铰接孔，用于和卡钳支架上的固定销配合，实现卡钳在制动过程中的轴向浮动位移，抵消刹车盘转动过程中的端面跳动带来的偏磨问题。基座上的两个通孔为螺栓过孔，孔位公差严格控制在H7级别，安装时配合M10规格的高强度螺栓将组件固定在转向节的安装平面上，孔位周边设计有0.5mm深度的沉台，用于容纳螺栓头部的垫片，避免螺栓拧紧时垫片切削基座表面造成预紧力衰减。组件侧面开有贯通的矩形槽，槽宽与制动片的背板厚度匹配，制动片的耳部可嵌入该槽内，在制动过程中为制动片提供侧向支撑，限制制动片在非制动方向的窜动，减少制动异响的产生。

　　从安装边界尺寸来看，该组件整体长度控制在62mm，宽度38mm，总高度45mm，铰接凸台的外径为22mm，中心孔直径12mm，与固定销的配合间隙控制在0.02mm-0.04mm之间，既保证浮动过程的顺畅性，又不会因间隙过大产生松旷异响。两个安装孔的中心距为48mm，与多数A级家用车转向节上的安装孔位中心距匹配，无需额外打孔即可直接适配。组件的所有棱边都做了R1.5的圆角处理，避免安装过程中锐边割伤制动管路或者维修人员的手部，同时也能减少应力集中，提升组件在交变载荷下的疲劳寿命。基座与铰接凸台的衔接位置做了3mm的过渡圆角，该位置是组件受力的薄弱点，日常制动时卡钳的制动力反作用力会集中在该衔接处，加大过渡圆角可以有效分散应力，避免长期使用后出现裂纹。

　　在实际功能实现上，该组件除了承担结构衔接的作用，其侧面的矩形槽还集成了制动片回位的辅助功能，槽的内侧壁加工有0.2mm深度的浅槽，用于粘贴阻尼消音片，制动结束后，制动片在密封圈回弹力的作用下退回时，阻尼片可以吸收制动片的残余振动，避免低速制动时出现尖锐的异响。组件的表面采用镀锌钝化处理，盐雾测试时长可达72小时无红锈，能够适应车轮舱内多泥水、高湿度的恶劣使用环境，避免长期使用后出现锈蚀卡滞，导致卡钳浮动不畅引发的刹车偏磨、制动力不均等问题。从建模逻辑来看，该模型在构建时优先还原了所有装配基准面，安装面的平面度控制在0.03mm以内，保证安装后与转向节平面完全贴合，不会出现安装应力导致的组件形变；所有孔位的同轴度、位置度都严格按照装车公差要求设定，可直接用于后续的工程图导出、装配干涉检查，也可作为制动系统改装设计时的基准参考件，匹配不同规格的改装卡钳与刹车盘组合时，可在该模型基础上调整孔位与凸台尺寸，快速生成适配的转接件模型，减少重复建模的工作量。
