四缸发动机排气歧管结构三维数模

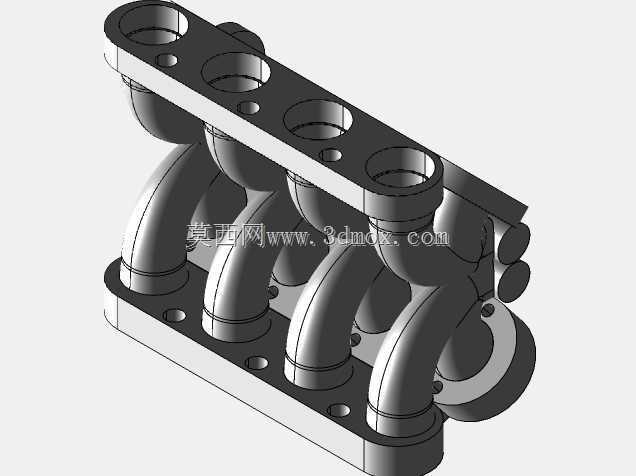

　　该结构为直列四缸内燃机配套的排气歧管总成，是发动机进排气系统的核心导流部件，主要应用于小排量乘用车、轻型商用车的汽油动力单元，也可适配同缸径规格的非道路通用内燃机，承担将各气缸燃烧后产生的高温废气有序汇集、导出至排气后处理系统的核心功能，其结构设计直接影响发动机的排气效率、泵气损失与各缸排气均匀性。从结构设计逻辑来看，整体采用上下双法兰夹持弯管气道的布局，上端法兰设置四个与气缸盖排气口一一对应的对接孔位，孔位周边预留了螺栓过孔与定位销孔，安装时可通过缸盖螺栓预紧力实现端面密封，避免高温高压废气泄漏；下端为汇总出口法兰，对接三元催化器或涡轮增压器的进气端，法兰端面同样做了平面度公差控制，保证密封衬垫的压合均匀性。

　　四个独立的排气弯管采用等长渐变曲率设计，每段弯管的弯曲半径经过气道阻力仿真优化，避免各缸排气行程出现气流干涉，减少排气脉冲带来的能量损耗，弯管壁厚均匀，既满足高温工况下的结构强度要求，也控制了整体总成重量，避免给缸盖排气侧带来额外的安装载荷。安装边界方面，上端法兰的孔位间距严格匹配直列四缸缸盖的排气口中心距，横向总长度适配多数1.5L-2.0L排量直列四缸机的缸盖端面尺寸，弯管的弯曲走向避开了发动机舱内的周边附件，包括点火线圈、机油尺套管、冷却水管路等部件，安装后不会出现运动干涉；下端出口的中心位置与发动机排气侧的安装基准对齐，可直接对接标准规格的排气密封垫与卡箍组件，无需额外做转接适配。结构细节上，

　　法兰与弯管的连接位置做了圆弧过渡处理，减少应力集中，避免长期在高温交变载荷下出现焊缝开裂问题；法兰上额外设置的小孔位为隔热罩安装点，可配套安装金属隔热罩，阻断排气高温向周边塑料、橡胶部件辐射，降低发动机舱热害风险。在实际工程应用中，这类排气歧管的建模需要重点关注气道内壁的光滑度，数模中弯管内壁无突变台阶，可减少排气紊流产生的气流噪声，同时降低排气阻力，帮助发动机提升高转速区间的动力输出；上下法兰的螺栓孔位同轴度公差在建模时做了严格约束，保证安装时螺栓可顺利穿入，不会出现别劲导致的密封垫压偏问题。不同于传统铸铁一体铸造的排气歧管，该结构的分体式弯管设计可适配不同的排气相位调校需求，通过调整弯管长度与曲率，

　　可匹配不同动力输出特性的发动机标定方案，兼顾低转速扭矩输出与高转速功率释放的需求；整体结构的重量控制也更符合当下乘用车轻量化的设计趋势，在满足结构强度与耐热要求的前提下，相比同规格铸铁歧管重量降低约三成，可有效降低发动机总成的整体重量。建模过程中对弯管的折弯处做了壁厚一致性校验，避免折弯位置出现壁厚减薄超差的问题，保证长期在800-900摄氏度的排气高温下不会出现烧蚀、变形问题；法兰端面的密封筋结构也在数模中做了体现，可配合金属缠绕垫实现线密封，即使在发动机冷热交变的工况下，也能长期保持可靠的密封性能，避免废气泄漏引发的排放超标问题。
