交流稳压器配套安装固定支架结构设计

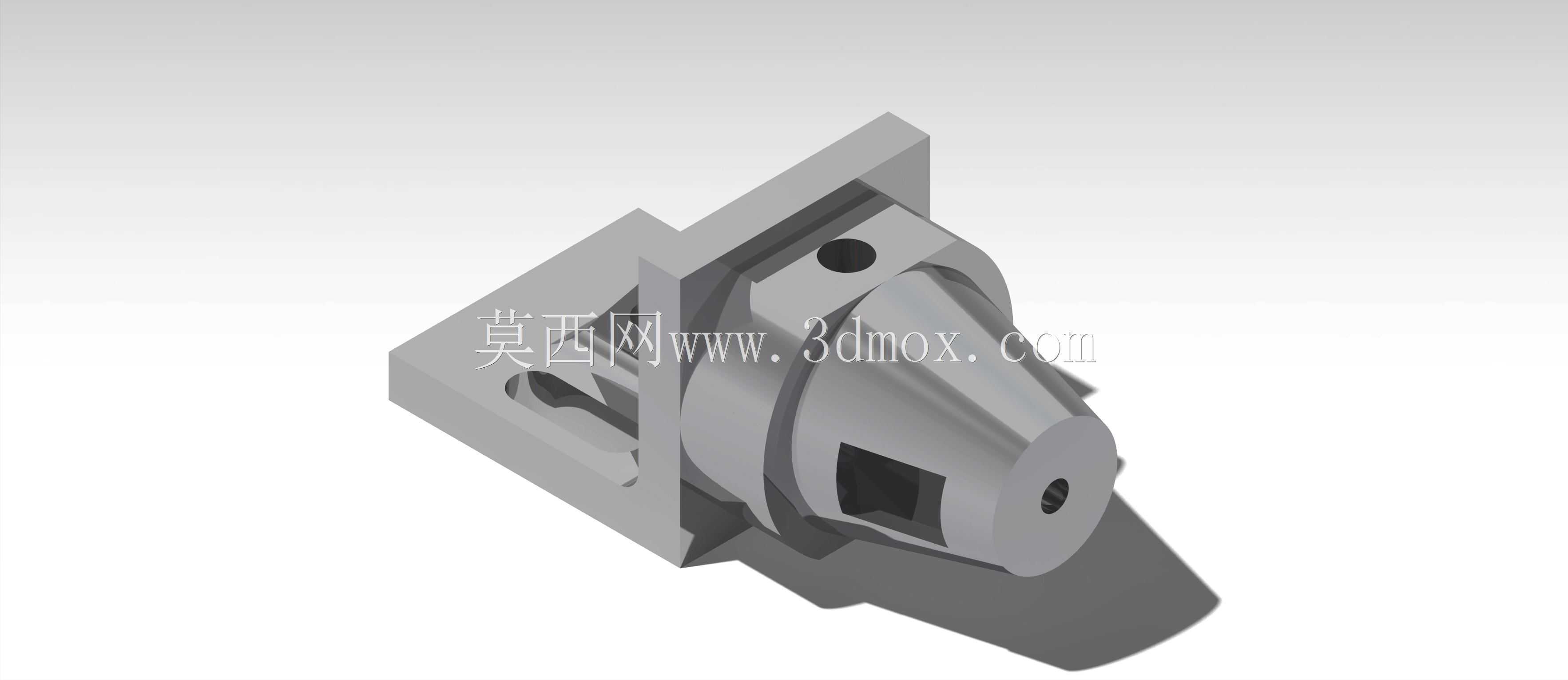

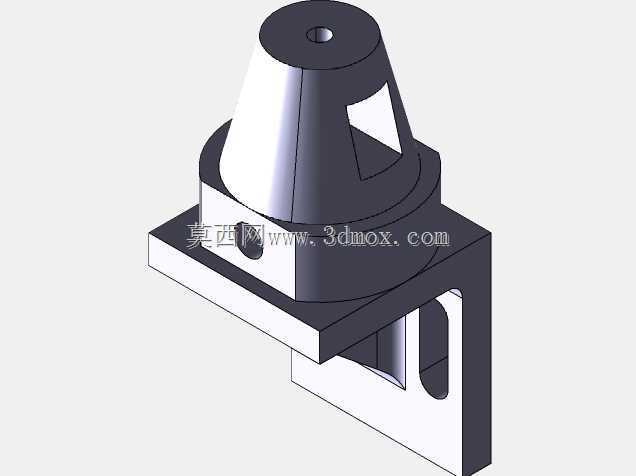

　　在交流稳压供电系统的现场布设环节，配套安装支架的结构合理性直接决定核心调压部件的运行稳定性，这类支架并非简单的承托构件，需要兼顾安装便捷性、定位精度与长期运行的抗形变能力。从结构构型来看，该支架采用L型主承力基体设计，垂直立面设置有与稳压器主体锥状对接端匹配的定位卡槽，卡槽内侧预留的限位凸台可与调压部件外壳的凹槽形成嵌合配合，安装时无需额外调校即可保证部件轴线与安装面的垂直度，避免因安装偏斜导致内部调压绕组受力不均。水平安装底板上开设有两组对称分布的长圆形调节孔，孔位的延伸方向与设备进出线方向垂直，现场安装时可根据柜体内部的实际布线空间微调固定位置，抵消柜体加工时的安装孔位误差，降低现场配钻的工作量。

　　从功能特性层面分析，支架的垂直承托面做了局部加厚处理，加厚区域恰好对应稳压器主体的重心投影位置，可将部件运行时产生的微幅振动均匀传导至安装基面，避免局部应力集中导致的连接螺栓松动。对接端的锥面配合结构设计有0.2mm的装配间隙，既可以保证部件拆装时的顺畅度，也能在设备运行受热膨胀时预留足够的形变余量，不会因热胀冷缩出现配合面卡滞的问题。支架侧边设置的开放式走线槽可将稳压器的输入输出线缆规整收纳，避免线缆与设备运动部件或发热部位接触，提升柜内布线的整洁度与安全性。

　　在实际应用场景中，这类支架多用于工业车间配电稳压柜、实验室精密供电稳压装置的内部构件固定，需要适配不同功率等级的交流稳压器安装需求，因此在设计阶段就对安装边界做了明确约束：水平底板的总宽度控制在120mm以内，垂直立面高度不超过90mm，可适配大部分标准19英寸机柜的内部安装空间，无需对柜体结构做额外改造。支架的整体安装高度预留了15mm的底部间隙，既可以保证安装面的空气流通，帮助稳压器外壳散热，也能避免底板与柜体基面直接接触形成的电化学腐蚀，延长构件的使用寿命。

　　设计过程中优先考虑了加工工艺的可行性，所有折弯部位均设置了R1.5的工艺圆角，避免折弯时出现应力开裂，所有安装孔的孔边都做了0.5mm的倒角处理，去除加工毛刺的同时也能引导螺栓顺畅穿入。承力面的厚度经过受力校核，在承受5kg额定负载的情况下，最大形变量不超过0.05mm，完全满足稳压器长期运行的刚度要求，不会因支架形变导致内部铁芯错位影响稳压精度。不同于通用型安装支架，该结构针对交流稳压器的外形特征做了专属适配，对接部位的轮廓完全贴合稳压器的锥状外壳，接触面积比通用平板支架提升40%以上，可有效降低设备运行时的共振幅度，在存在工业振动的车间环境中也能保证稳压部件的位置精度，避免因振动导致的接线端子松动、调压触点接触不良等常见故障。
