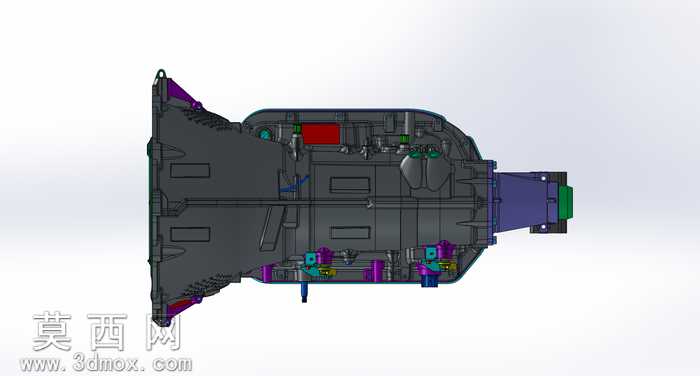

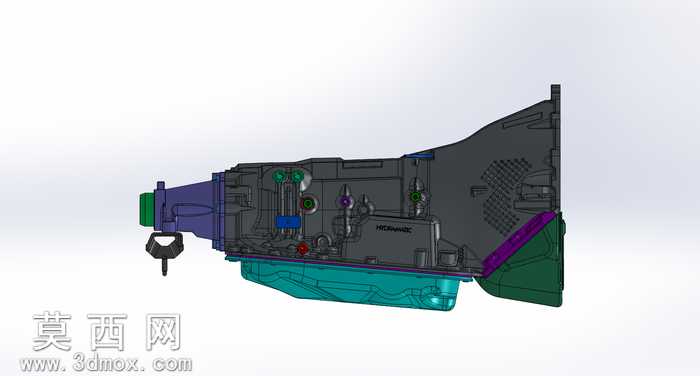

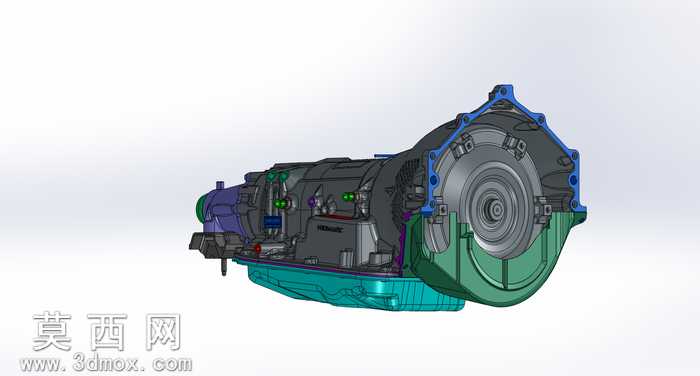

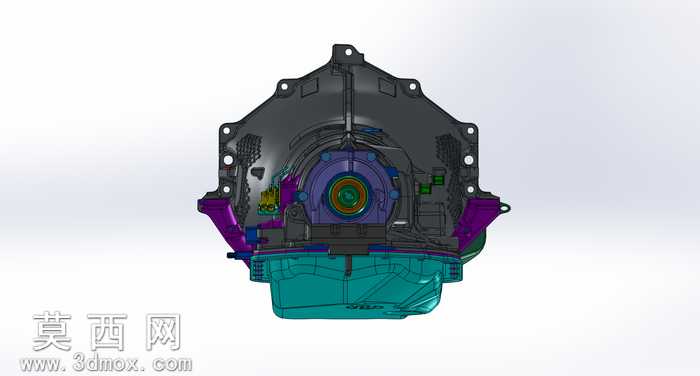

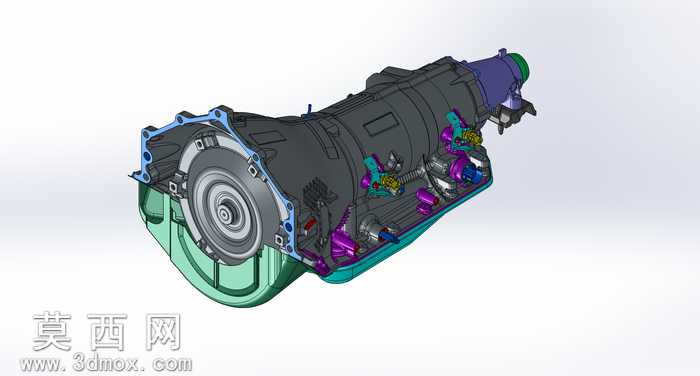

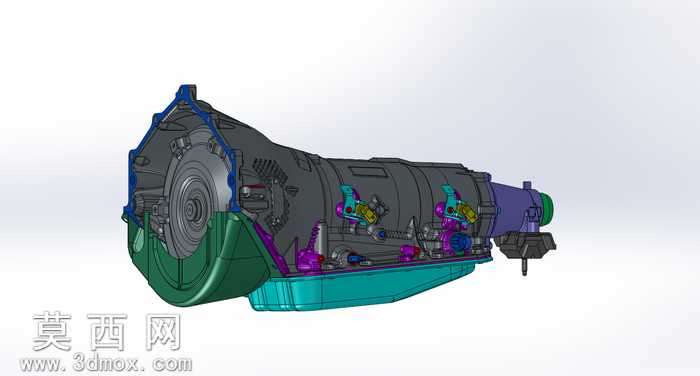

4L80E汽车自动变速箱总成结构模型

本模型为4L80E型自动变速箱总成三维建模成果，建模过程严格参照该款变速箱的真实尺寸参数与装配逻辑完成，完整还原了这款适配大扭矩工况的纵置自动变速箱的全部核心结构。建模阶段首先完成整体轮廓的基准搭建，依据该变速箱适配后驱平台的布局特征，精准定位了液力变矩器连接端、变速箱壳体主体、尾部输出端的相对位置，保证整体安装尺寸与实物完全匹配。壳体部分采用分块建模思路，分别构建了前端与发动机对接的钟形壳体、中部承载行星齿轮机构的主壳体、尾部覆盖换挡机构的端盖结构，对壳体表面的加强筋、螺栓安装孔、油路接口、传感器安装位都做了精细化还原，细节处还原了壳体的铸造圆角与安装定位凸台特征。内部传动结构部分，完整搭建了四组行星齿轮组、多片式离合器、制动带、换挡执行元件的装配关系，每一组摩擦片、钢片、活塞回位弹簧都按照真实堆叠顺序完成装配，可清晰呈现不同挡位下的动力传递路径；液压控制阀体部分还原了阀芯、阀板、油路通道的布局，电磁阀安装位与线束接口位置完全对应实物特征。外部附属部件方面，对油底壳、换挡摇臂、车速传感器、输出法兰、液力变矩器的导轮、泵轮、涡轮结构都做了完整建模，不同部件采用差异化材质区分：壳体部分赋予铸铝哑光材质，内部传动齿轮赋予渗碳钢金属质感，密封件、油管等橡胶部件赋予深色橡胶材质，螺栓、卡箍等标准件赋予镀锌亮面金属材质，不同材质的粗糙度、反光度参数经过反复调试，渲染后可清晰区分不同功能部件。整体模型采用全参数化建模逻辑，各部件间保留完整的装配约束关系，可实现虚拟拆装演示，能够直观展现这款可承载597N·m输入扭矩的重型自动变速箱的内部构造，可用于汽车传动系统教学、变速箱维修参考、改装方案验证等场景，模型结构完整无缺失，各部件间无干涉错位，装配层级清晰，可直接用于结构展示与原理讲解。
