菲亚特131五速手动变速箱结构模型

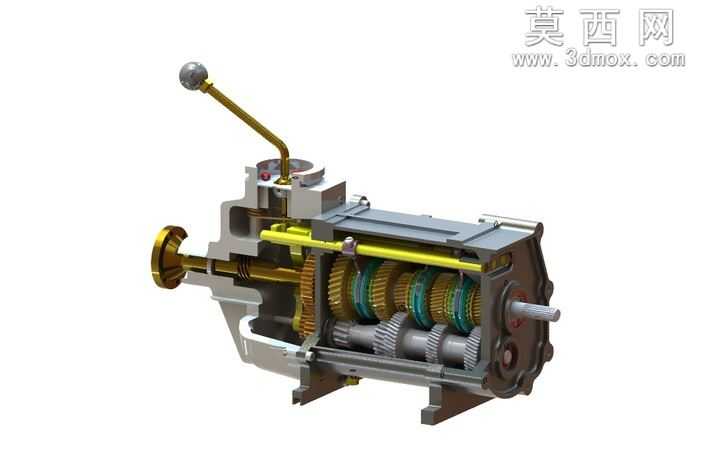

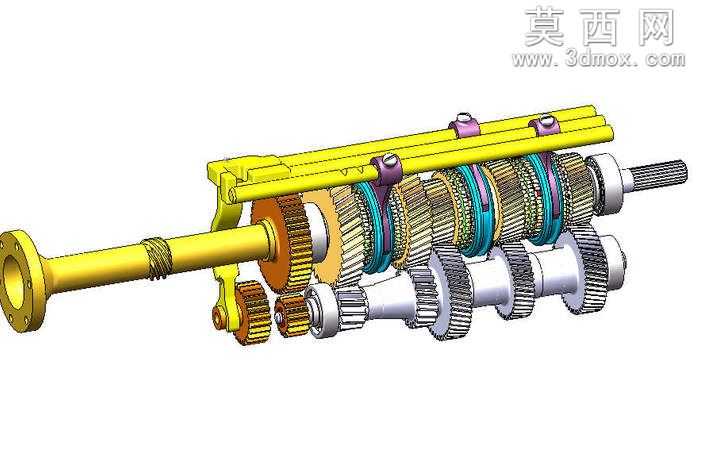

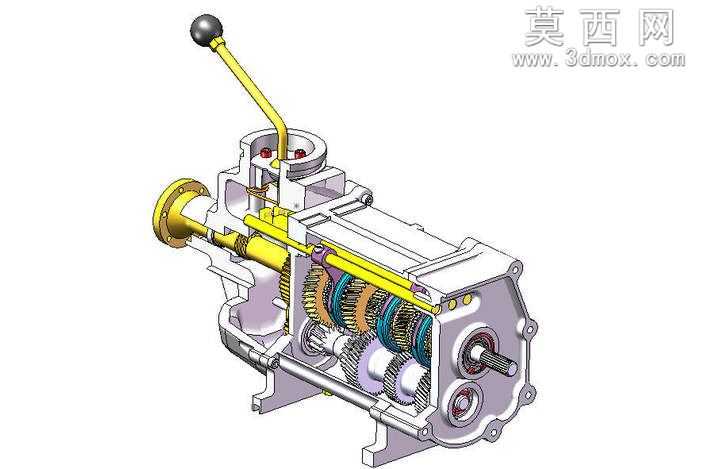

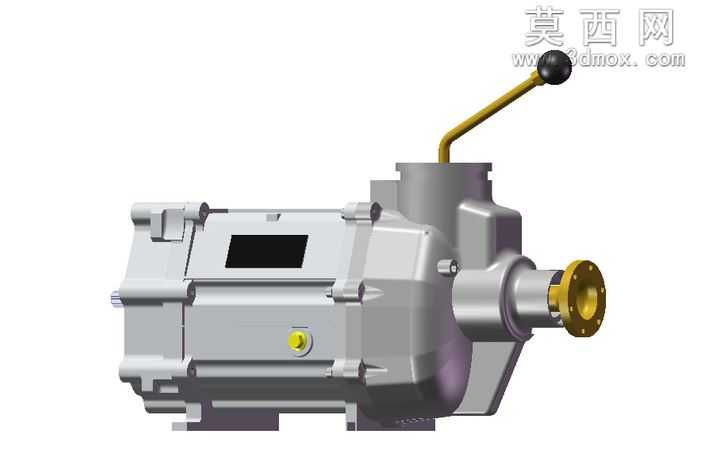

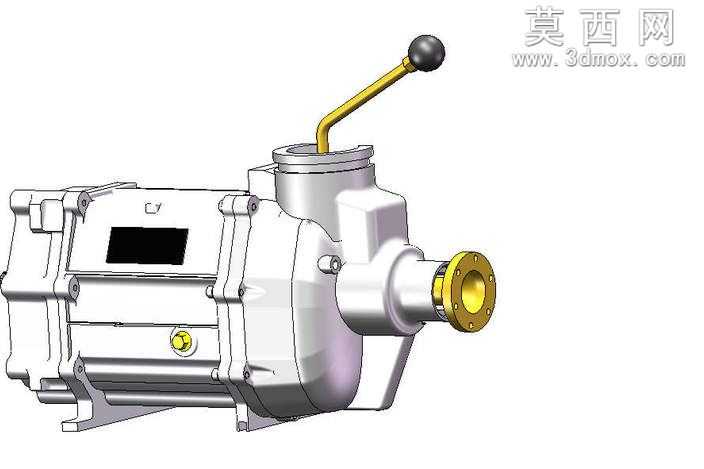

本模型为菲亚特131车型配套的五速手动变速箱三维结构模型，采用剖切展示形式完整呈现变速箱内部的传动与换挡逻辑，建模过程严格参照实体变速箱的装配尺寸与传动比参数完成，所有零部件均按照实际生产的公差配合要求进行建模约束，可直观展现手动变速箱的动力传递路径。建模阶段首先完成变速箱主壳体的结构绘制，对壳体的安装定位孔、轴承座腔、换挡机构安装位进行精准还原，壳体材质采用压铸铝合金的质感参数设置，渲染时保留了壳体铸造表面的细微磨砂质感，同时对剖切位置的断面做了哑光金属处理，清晰区分壳体的内外结构。内部传动系统部分，依次完成输入轴、输出轴、倒挡轴的建模，各挡位的常啮合齿轮、同步器组件、换挡拨叉均按照实际啮合位置装配，齿轮部分采用渗碳淬火钢的材质表现，渲染时对齿轮啮合面做了高光处理，同步器的铜质齿环、钢质结合套分别赋予对应的金属材质，清晰区分不同功能部件的材质差异。换挡操纵机构部分，完整还原了换挡杆、拨叉轴、自锁互锁装置的结构，换挡杆的金属操纵杆、顶部防滑换挡手球分别赋予镀铬金属与磨砂塑料材质，直观展现手动换挡的操作传递路径。模型在渲染阶段采用半剖切的展示视角，既保留了变速箱外部的整体安装结构，包括前端离合器连接端、后端输出法兰、底部安装支脚的完整外形，又清晰展现内部各挡位齿轮的排布位置、同步器的装配状态、换挡拨叉的卡接位置，可清晰观察到五个前进挡与一个倒挡的齿轮排布逻辑，以及动力从输入轴经不同挡位齿轮副传递至输出轴的完整路径。建模过程中对所有运动部件做了装配约束，可模拟各挡位切换时拨叉推动同步器结合套、实现不同齿轮副啮合的动作过程，能够直观展现手动变速箱通过不同齿数齿轮副啮合实现转速扭矩变换的工作原理，各部件的装配间隙、配合关系均参照实际维修手册参数设置，可用于变速箱结构教学、传动原理演示以及相关零部件的设计参考。
