起重机用管道连接万向关节结构

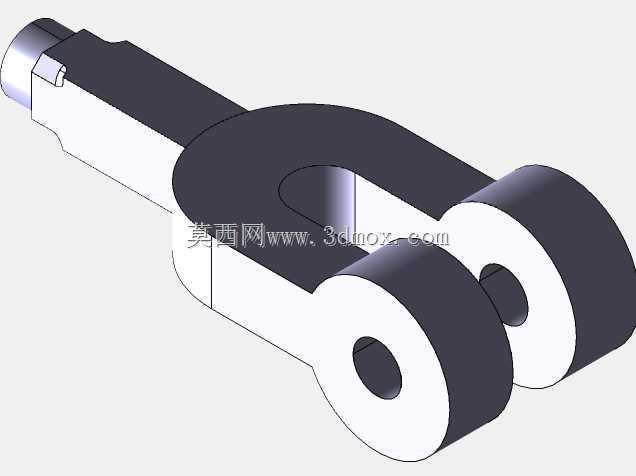

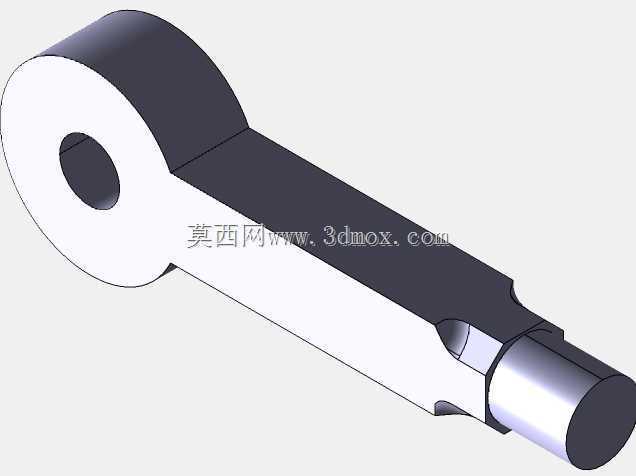

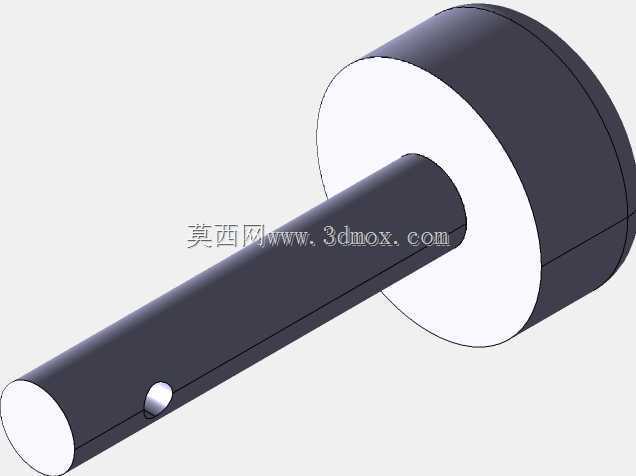

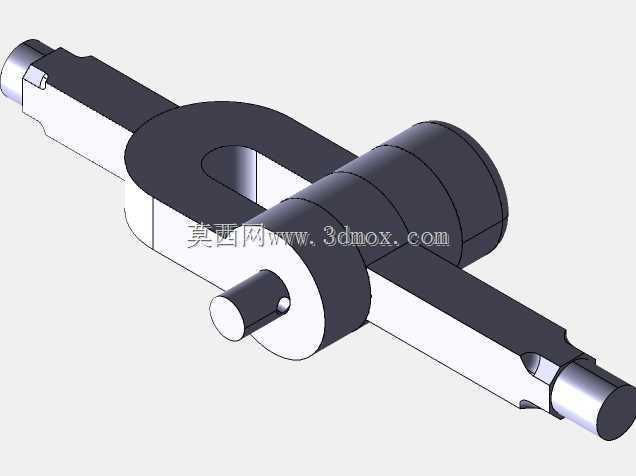

　　在起重设备的液压管路、气动控制管路布设场景中，管路连接关节是保障管路在设备变幅、回转、伸缩动作过程中不出现拉扯断裂、密封失效的核心部件，本次建模的铰接关节正是针对起重机管路动态连接需求设计的专用连接件。不同于普通固定式管接头，该关节采用十字轴式铰接核心结构，可实现两个垂直方向的角度偏转，能够补偿起重作业过程中因结构件形变、动作位移带来的管路角度偏移，避免管路在反复弯折过程中出现疲劳破损。从结构设计逻辑来看，该关节主体采用对称式布局，中间铰接核心为淬硬处理的轴套配合结构，两侧延伸的连接端分别对接待连接的两根管路，连接端采用阶梯轴式定位结构，可与管路端部的压套配合实现径向定位，轴向通过端部的锁紧挡圈实现限位，保证连接后不会出现轴向窜动。

　　中间铰接部位的密封槽预留了O型圈安装位置，可在铰接转动过程中保持管路内部介质的密封性能，避免液压油或压缩空气出现泄漏。在安装边界方面，该关节的整体径向最大尺寸适配常规通径的起重设备液压管路，两侧连接端的同轴度公差控制在0.02mm以内，铰接部位的偏转角度范围可达±15°，能够覆盖起重机臂架伸缩、变幅过程中管路的最大偏移角度需求。设计过程中充分考虑了起重作业的重载工况，关节主体的受力部位做了加厚处理，铰接轴的配合面采用粗糙度Ra0.8的加工精度，既保证转动的灵活性，又能降低长期转动带来的磨损量，延长部件的使用寿命。在实际应用中，该类关节通常安装在起重机臂架的活动段管路衔接处、回转平台与固定底盘的管路过渡位置，

　　替代传统的硬管弯折连接方案，大幅降低管路的装配应力，同时减少设备运行过程中的管路震动传导，降低管路接头松动的概率。建模过程中对铰接部位的配合间隙做了精准还原，间隙值控制在0.01-0.03mm之间，既满足实际装配的公差要求，也能在三维装配仿真中真实模拟关节的转动自由度，方便工程师在做管路布线仿真时验证关节的运动是否会与周边结构件产生干涉。两侧连接端的长度尺寸经过优化，在保证连接强度的前提下尽可能缩短轴向尺寸，减少关节整体占用的安装空间，适配起重机臂架内部狭小的布管空间。关节表面的过渡位置全部采用圆角处理，避免应力集中，在承受管路内压和外部拉扯力时，不会在结构转角处出现应力断裂的问题。不同于民用管路的铰接接头，该关节的设计载荷按照起重设备1.5倍的额定工作压力做了强度校核，可在高压液压管路的工况下长期稳定工作，铰接部位的转动阻尼经过结构优化，不会在设备震动过程中出现非预期的自由转动，保证管路布设形态的稳定性。
