WARNVRX25-S车载越野电动绞盘

　　这套绞盘结构在越野救援、户外作业车辆改装和轻型牵引场景里使用频率很高，核心作用是在车辆陷困、陡坡拖拽或者场地移位时提供稳定的直线牵引力。整机采用横置卷筒布局，驱动电机、减速机构与绳筒同轴集成在同一根主轴线附近，外部由一体式安装支架承托，既缩短了传动链，也让受力路径更直接。

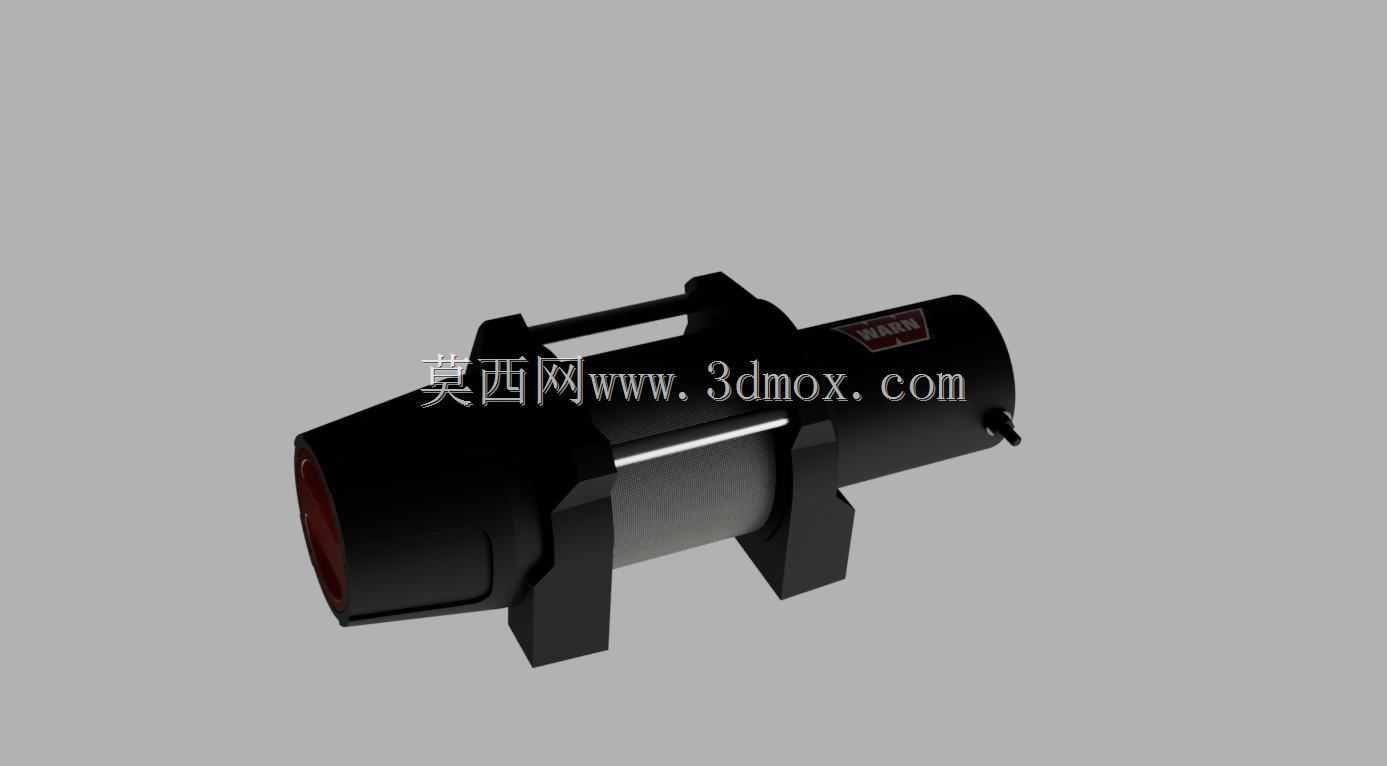

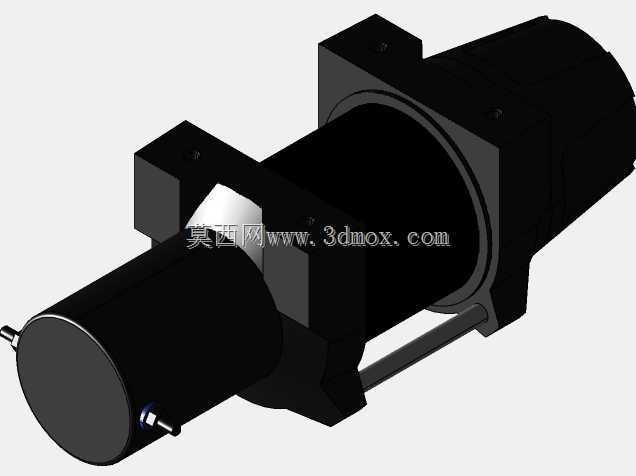

　　从结构布置看，卷筒位于中部，负责缠绕牵引钢绳或合成绳；两端的端架承担径向载荷，并把拉力传递到底部安装脚。电机侧封闭壳体内置减速与离合相关结构，外侧预留控制接线和操作手柄接口，便于在实车上接通车载电源与控制开关。顶部的提把/压绳构件兼顾搬运、防护和绳层约束，减少绳索松脱、跳绳的风险。前端出绳口需要与保险杠、导绳器或安装板保持对中，否则牵引时绳层会偏磨，支架也会承受附加侧向力矩。

　　建模时需要重点处理几个装配边界：底部两支脚的孔位间距决定它能否直接固定到专用绞盘托盘或防撞杠内；整机长度、直径和上部把手高度会影响保险杠开孔、发动机舱间隙以及散热空间；出绳方向、控制盒位置和电源线弯曲半径也要同步校核。若用于整车改装，通常还要在车架纵梁或加强板上分散载荷，不能只把绞盘固定在薄外皮上，因为满载牵引时冲击载荷会远大于静态名义拉力。

　　功能设计上，这类轻型电动卷扬设备强调收绳、放绳、锁止和应急脱开的可靠性。正常牵引时，减速机构放大电机扭矩，卷筒低速卷绕绳索；需要手动拉绳时，离合手柄可切换到自由轮状态，减少人工抽绳阻力；重载状态下制动结构要能阻止绳索反向拖转，避免车辆回溜。外壳造型虽然带有明显的设备防护属性，但工程上更应关注密封、散热和维修可达性：电机端不能长期浸泡泥水，接线端子要预留防水和防松空间，绳筒两侧轴承位也需要保证同轴度。

　　在三维结构评审中，可以把模型拆分为支架、卷筒、端盖、电机壳体、把手、离合拨杆和出绳附件几个模块。支架壁厚、加强筋走向和安装孔周边圆角，是承受牵引峰值载荷的关键；卷筒侧板直径和筒身有效宽度决定容绳量，绳层越多，外层拉力力臂越大，实际有效牵引力会随之变化；导绳部位若未建模，应在装配阶段补充，并保证绳索在最大偏角下不与支架或保险杠干涉。

　　实际选型时，这类绞盘并不只看峰值拉力，还要结合车辆整备质量、常用地形、绳长、固定方式和电源能力综合判断。模型呈现的紧凑圆柱外形适合嵌入前杠或后置救援支架，底部平置安装脚有利于托盘标准化；但在布置时必须留出绳索摆动角度、散热气流、维修拆装和手柄操作空间。对于结构设计人员来说，围绕安装孔、出绳中心线、支架承载面和外围护罩间隙做干涉检查，比单纯还原外观更有工程价值。
