单拐偏心动力传输曲轴结构设计

　　在往复式动力转换设备的传动链路里，这类单拐曲轴承担着将直线往复运动与旋转运动相互转换的核心作用，常见于小型内燃机、空气压缩机、高压柱塞泵这类需要实现运动形式切换的设备中，是动力端与执行端之间的关键传力构件。从实际工况出发，该曲轴的设计首先要平衡偏心拐径带来的动不平衡问题，建模阶段就需要对偏心质量的分布做反复校核，两端伸出的主轴颈保持同轴度公差控制在IT6级区间，确保装配后轴承位的回转精度，避免高速运转时出现径向跳动超差引发的振动、轴瓦偏磨问题。

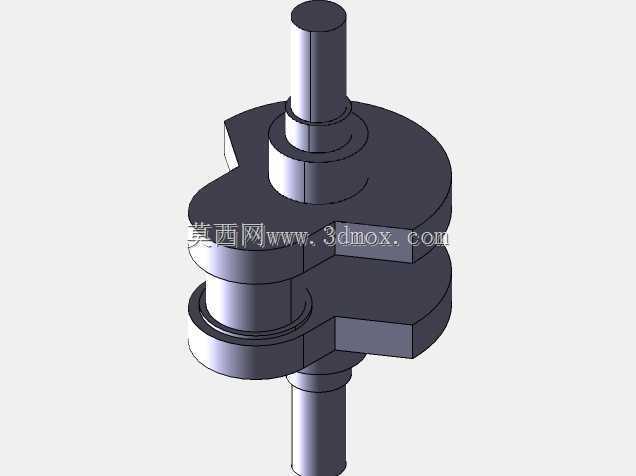

　　从结构细节来看，该曲轴采用整体式锻造结构的设计思路，中间的偏心曲柄销与两侧主轴颈的偏心距根据对应设备的活塞行程确定，曲柄臂采用近似圆盘加侧向切边的结构，一方面可以在保证曲柄强度的前提下尽可能缩减整体回转半径，减少设备动力端的壳体尺寸，另一方面切边结构可以为连杆大头的运动留出避让空间，避免曲轴运转过程中曲柄臂与连杆杆身发生运动干涉。上下两端的主轴颈设计有阶梯轴肩，轴肩处做了R角过渡处理，避免应力集中引发的轴颈断裂问题，轴颈表面预留了磨削加工余量，建模时的表面粗糙度设置为Ra0.8，满足滑动轴承的配合要求。

　　在安装边界上，两端主轴颈的直径尺寸匹配常用的深沟球轴承或者轴瓦的标准内径，伸出轴端的长度根据设备端盖的密封结构、联轴器的安装尺寸确定，上端轴颈预留了键槽位置，可通过平键连接飞轮或者动力输入带轮，下端轴颈可根据需求安装平衡块或者驱动附属的润滑泵部件。曲轴的总长度控制需要适配对应设备的曲轴箱安装空间，偏心曲柄销的直径根据传递的最大扭矩核算，确保在额定载荷下曲柄销的剪切应力、弯曲应力都落在材料许用应力范围内，材料选用45号钢或者40Cr调质处理，表面做淬火处理提升轴颈的耐磨性能。

　　实际应用中，这类单拐曲轴多用于小功率单缸设备，相比多拐曲轴结构更简单，加工难度更低，维护成本也更小，建模过程中需要重点关注各轴段的同轴度、曲柄销与主轴颈的平行度公差，以及曲柄臂的过渡圆角设计，这些细节直接决定了曲轴的疲劳寿命和运转稳定性。在装配关系上，曲柄销需要与连杆大头的轴瓦配合，配合间隙控制在0.02-0.05mm区间，保证润滑油膜可以正常形成，两端主轴颈装入箱体轴承座后，需要通过轴向定位结构限制曲轴的轴向窜动，窜动量控制在0.1-0.3mm之间，避免运转过程中轴端对端盖造成磨损。

　　从建模逻辑来看，该模型采用参数化建模方式，偏心距、各轴段直径、轴段长度、曲柄臂厚度都设置为可调整参数，方便后续根据不同功率、不同行程的设备需求快速修改尺寸，不需要重新绘制整体结构。建模时优先绘制主轴颈的回转中心线，再根据偏心距偏移确定曲柄销的中心线，通过回转特征生成基础轴体后，再对曲柄臂做切边处理，最后添加轴肩圆角、键槽等细节特征，整个建模流程完全匹配实际加工的工艺顺序，后续导出工程图时可以直接标注加工尺寸、形位公差，直接用于生产指导。
