星型布局活塞连杆组件径向动力结构

项目分类:发动机 发布时间:2024-10-08 ID:781539
  • 星型布局活塞连杆组件径向动力结构
  • 星型布局活塞连杆组件径向动力结构

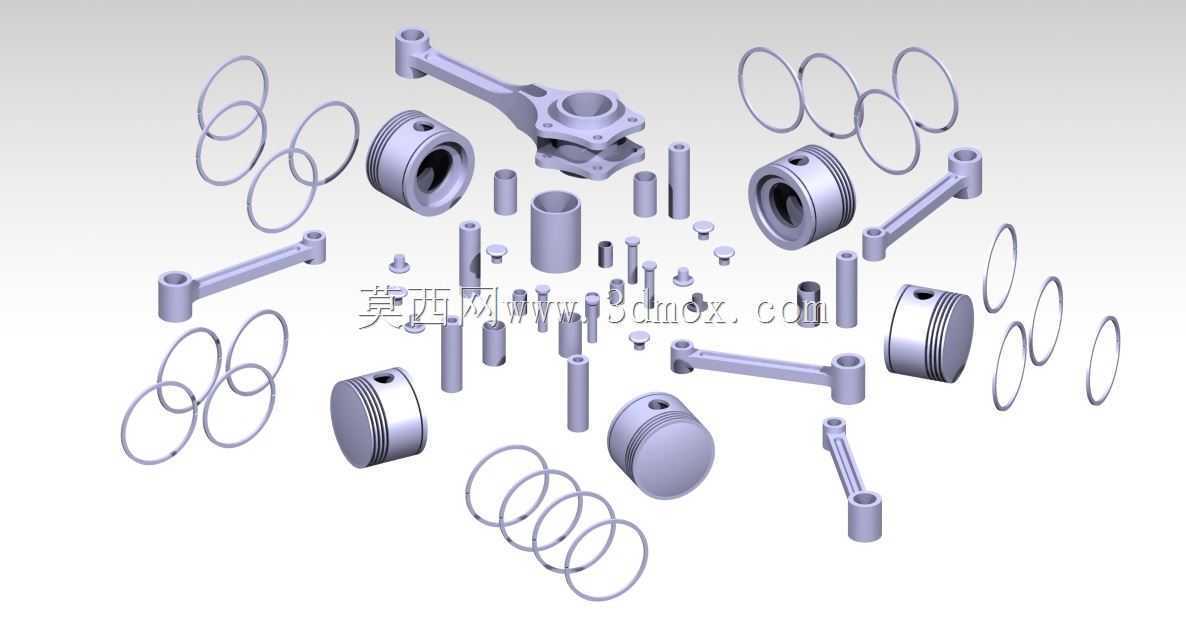

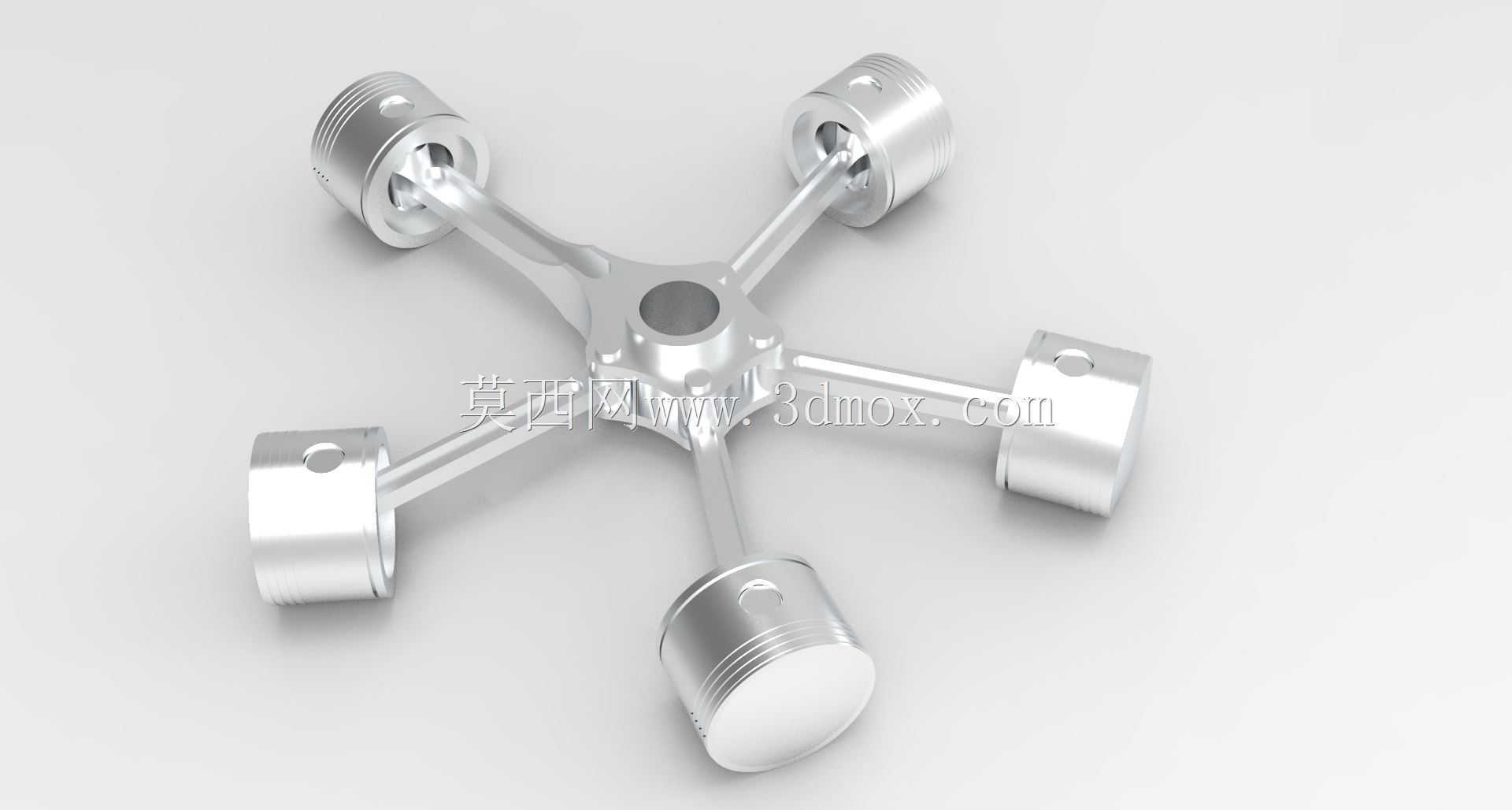

  这套径向排布的活塞连杆组件,常见于早期航空活塞动力、小型固定式动力机组以及部分特种作业装备的动力单元中,核心优势是可以在较短的轴向尺寸内布置多组做功单元,相比直列排布的同排量动力结构,整体轴向占用空间压缩40%以上,非常适合对安装轴向长度有严格限制的设备场景。从结构逻辑来看,中心的曲柄销作为所有连杆的共同铰接支点,每一组活塞都沿曲柄的径向方向做直线往复运动,做功行程的推力通过连杆直接传递到中心曲柄,不需要额外的分轴传动结构,动力传递路径更短,机械损耗相比多缸直列结构更低。设计阶段首先要确认的是各缸的夹角均匀性,五组活塞沿圆周72度等分排布,每一组活塞的行程完全一致,连杆大小端的中心距公差需要控制在0.02mm以内,

  否则会出现各缸做功相位偏差,运行时产生额外的径向振动,直接影响动力输出的平顺性。活塞部分采用了常规的筒式活塞结构,裙部预留了活塞环的安装槽位,实际生产中可以根据燃料类型匹配对应的气环与油环组合,活塞销孔与连杆小端的铰接采用全浮式设计,运行时活塞销可以在销孔和连杆衬套内自由转动,磨损分布更均匀,能有效延长组件的大修周期。安装边界方面,整套组件的最大外轮廓是各活塞运动到上止点时的外切圆,安装时需要在缸体对应位置预留足够的缸套安装空间,活塞运动到下止点时,裙部不能与曲柄箱的内壁发生运动干涉,中心曲柄的输出端需要匹配对应的轴承座支撑,径向跳动量需要控制在0.03mm以内,避免运行时出现偏磨。这类径向结构的动力单元,

  因为所有缸体围绕中心轴排布,风冷条件下各缸的散热条件一致性更好,不需要设计复杂的水冷流道就能满足持续运行的散热需求,在小型通用动力、航空模型动力以及部分应急发电机组中应用广泛。设计过程中需要重点校核连杆的摆动角度,因为所有连杆共用一个曲柄销,连杆在活塞上下运动过程中的摆动轨迹不能出现互相干涉的情况,尤其是当活塞运动到接近上下止点位置时,相邻连杆的杆身最小间隙需要保留0.5mm以上的安全距离,避免高速运行时连杆之间发生碰撞。另外活塞的配重设计也需要统一,五组活塞的重量差需要控制在5g以内,连杆的大小端重量配平也要保持一致,否则高速旋转时会产生较大的离心不平衡量,带来整机振动超标的问题。从功能特性来看,

  这种结构的动力输出轴可以直接连接负载端,不需要额外的换向传动结构,对于需要直接驱动螺旋桨、泵轴等径向负载的场景,传动效率可以达到90%以上,相比带减速机构的动力单元,整体结构更紧凑,维护点更少。实际选型应用时,需要根据负载的转速需求匹配对应的活塞行程,行程越长单缸排量越大,低速扭矩输出表现更好,但整体外圆直径也会相应增加,需要平衡安装空间与动力输出的需求。组件的所有铰接位置都预留了润滑通道的设计空间,实际装配时可以通过中心曲柄的油道向各连杆大小端输送压力润滑油,保证高速运行时铰接位置的润滑充分,避免出现干磨烧蚀的故障。
