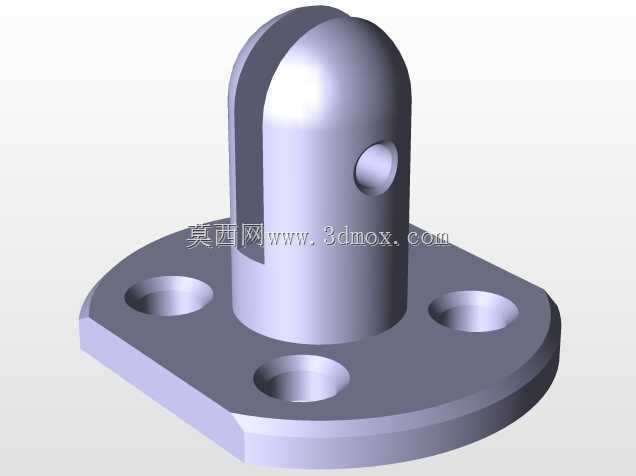

立式外燃动力缸体带法兰安装结构

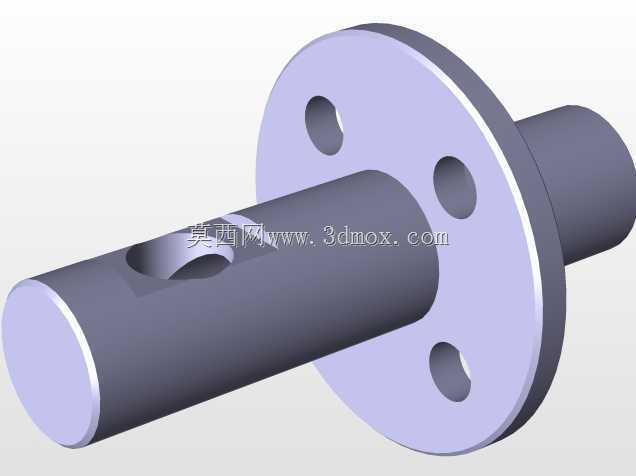

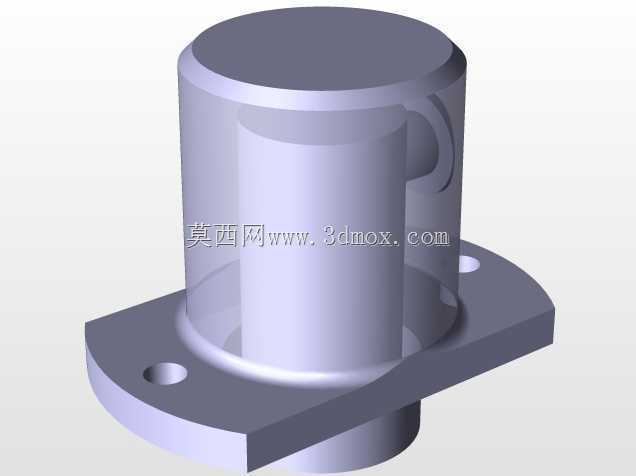

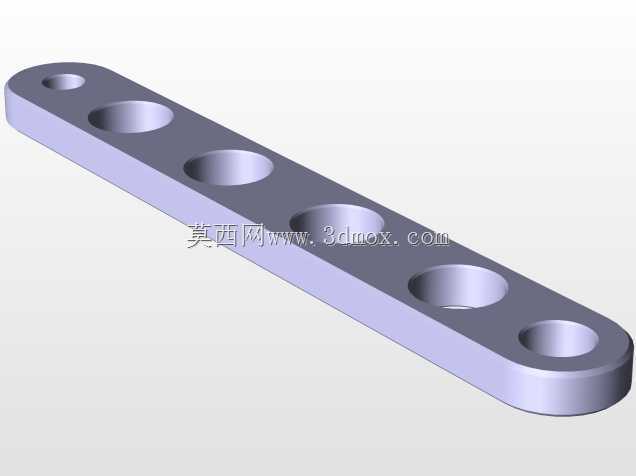

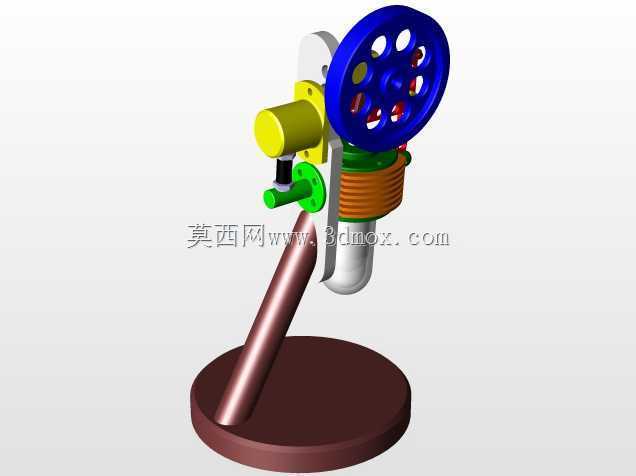

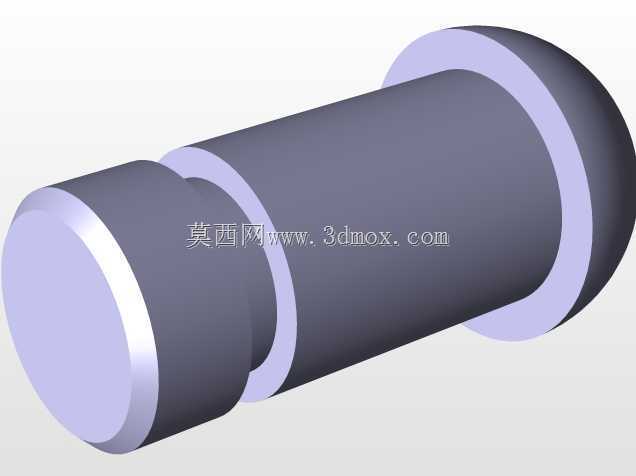

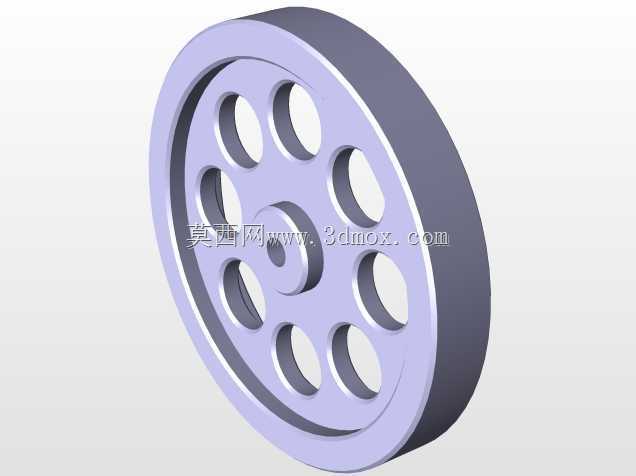

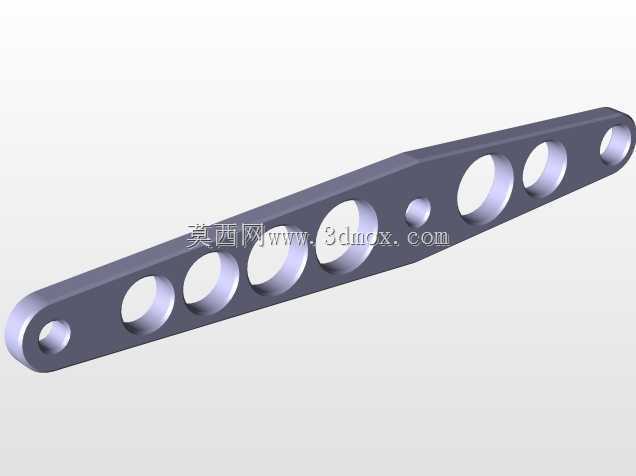

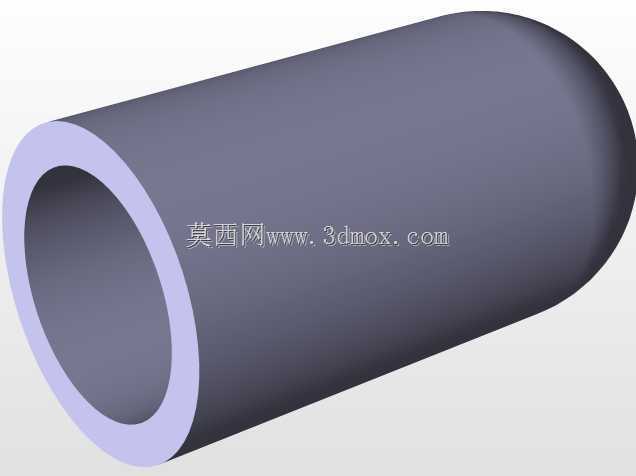

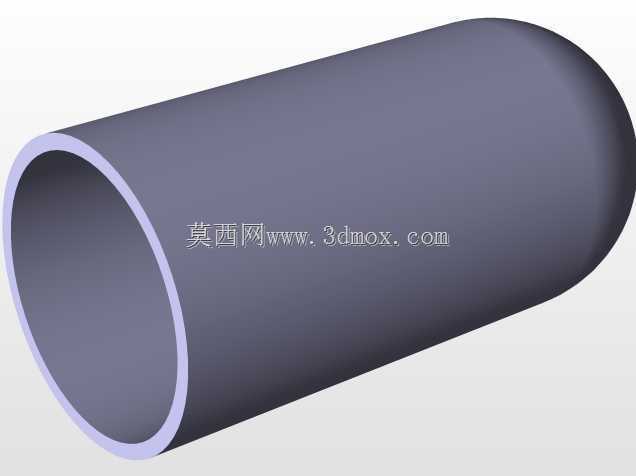

　　这款立式动力结构属于外燃式热机的核心缸体组件，在分布式小型供能、教学实验演示、低品位热能回收场景中有着明确的应用定位，和传统内燃机依赖燃油爆燃做功的逻辑不同，它依靠缸内工质的冷热交替膨胀压缩实现动力输出，对热源的适配性极强，不管是工业余热、生物质燃烧热能还是太阳能聚焦热量，都能作为其动力输入来源，在偏远区域离网供能、高校热能工程专业实验台搭建、小型余热回收示范项目中，这类结构的应用占比正在逐年提升。从实际功能来看，该结构承担着工质密封、热量传导、动力输出导向、整机安装定位的多重作用，上部圆柱腔体是工质受热膨胀、冷却压缩的核心容腔，侧面预留的接口用于连接置换器连杆、冷却流道或者换热管路，下部的菱形法兰是整机的安装基准，

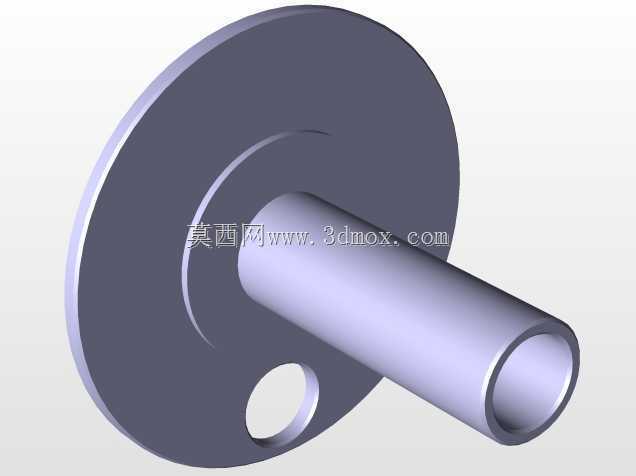

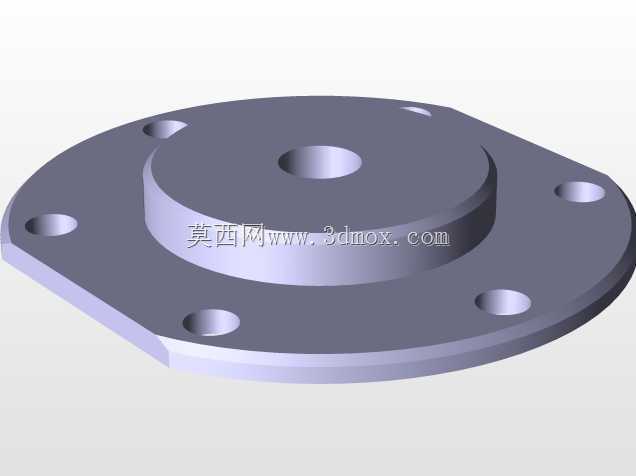

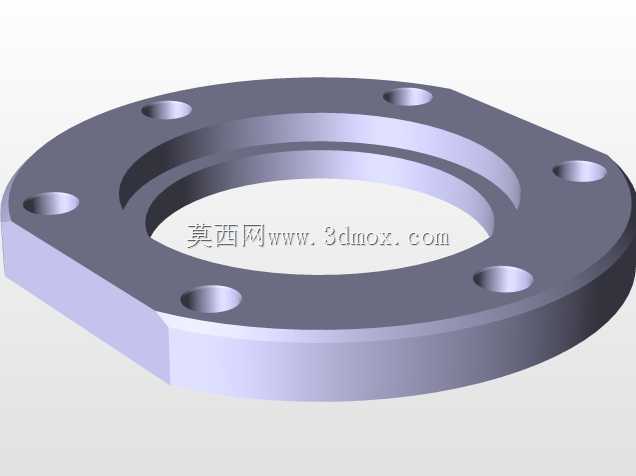

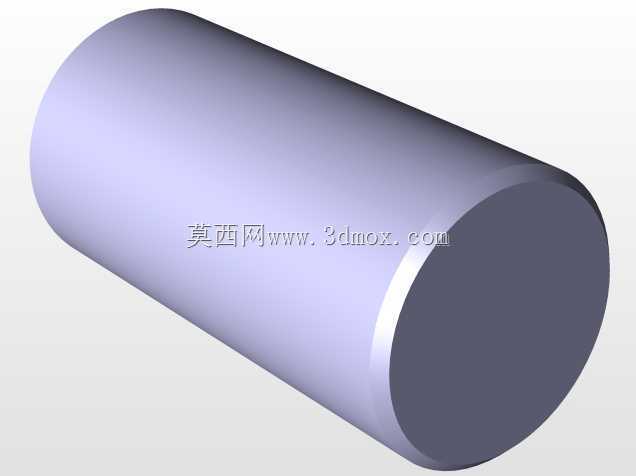

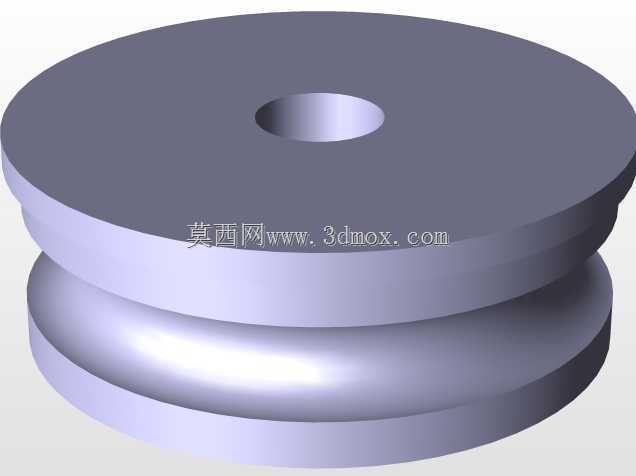

　　两个对称布置的安装孔用于穿设固定螺栓，可将整个动力单元稳固安装在支架或者实验台架上，法兰和缸体衔接处做了圆弧过渡处理，避免应力集中导致的缸体变形，保证长期热循环工况下的结构强度。设计过程中首先要考虑的是缸体的同轴度要求，整个圆柱腔体的内壁需要和置换器、动力活塞的运动轨迹保持高度同轴，否则会出现活塞偏磨、工质泄漏的问题，直接影响整机的输出效率和运行寿命，因此建模阶段就将缸体内壁的圆柱面作为基准特征，后续所有结构的尺寸标注、形位公差设定都围绕这个基准展开。法兰部分的安装孔位置需要匹配常见的实验台架安装孔距，两个孔的中心连线过缸体轴线，保证安装后整机的重心落在安装支撑面范围内，避免运行过程中出现振动偏移，法兰的厚度经过受力校核，

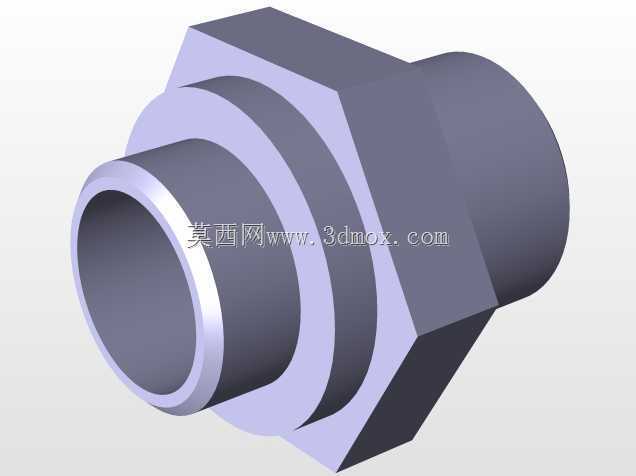

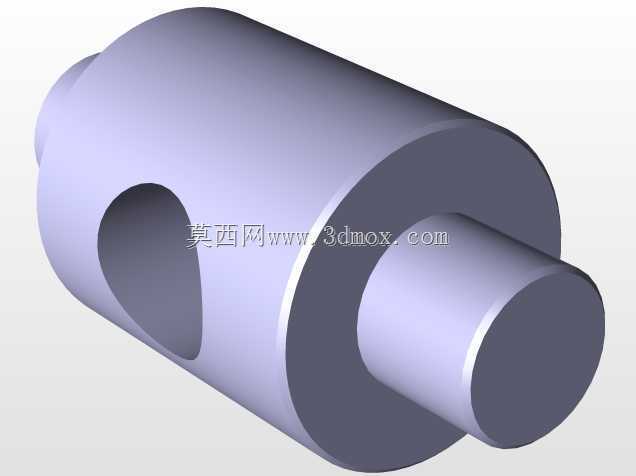

　　既要满足螺栓预紧力下的刚度要求，不会因为压紧力过大出现法兰翘曲，也要控制整体重量，减少不必要的材料消耗。缸体侧面的凸台结构是管路接口的安装位，凸台的端面做了平面度处理，保证外接管路安装后的密封性能，凸台和缸体主体的衔接处同样做了圆角过渡，避免热胀冷缩过程中出现应力开裂，因为这类外燃机工作时缸体上下存在明显的温度梯度，上部受热区温度可达数百摄氏度，下部靠近冷却端的温度接近室温，不同位置的热膨胀量差异较大，所有转角位置的圆角处理都是为了分散热应力，降低结构疲劳失效的风险。从安装边界来看，整个结构的最大外轮廓由下部菱形法兰决定，安装时需要预留的操作空间要覆盖法兰的对角线尺寸，方便螺栓的紧固操作，上部圆柱腔体的外径决定了外围加热套、

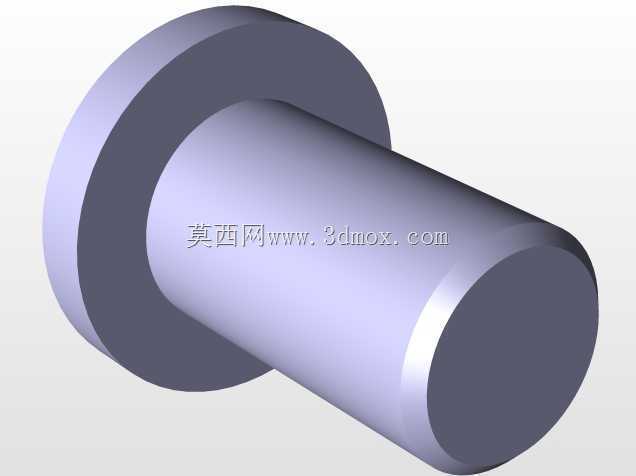

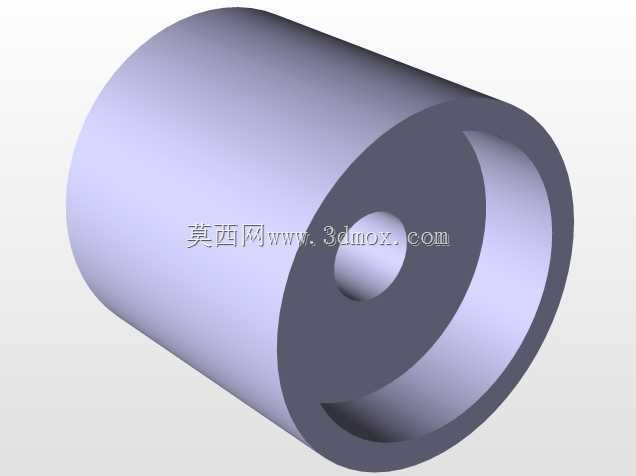

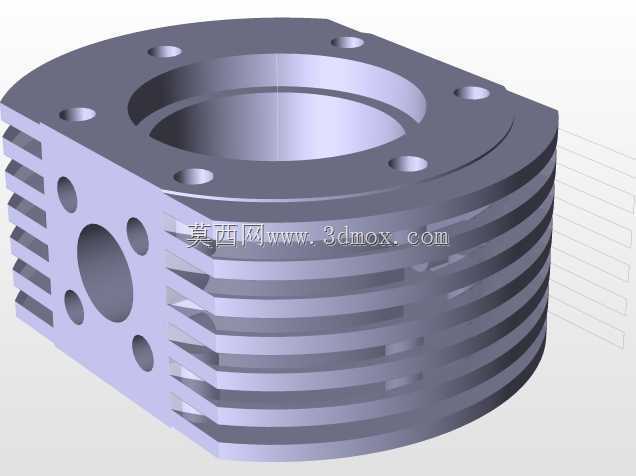

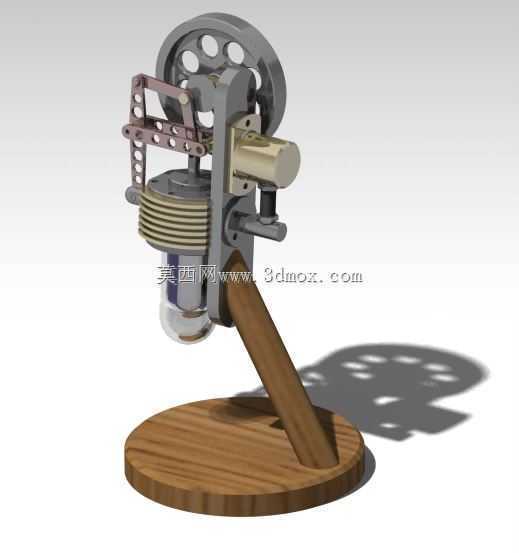

　　冷却套的配套尺寸，设计配套辅件时需要和缸体外径保持合理的配合间隙，既要保证热量传递效率，也要留出热膨胀的余量，避免高温下辅件和缸体抱死。腔体内部的容积直接决定了整机的排量，建模时严格控制腔体的轴向长度和内径尺寸，保证工质的压缩比在合理区间内，压缩比过大容易导致工质压力过高超出密封件耐受范围，压缩比过小则会导致输出动力不足，无法带动后续的负载机构。实际应用中，这类立式结构相比卧式布局的优势在于占地面积更小，活塞运动方向和重力方向一致，运行过程中活塞环的偏磨风险更低，密封件的使用寿命更长，非常适合作为小型便携动力单元的核心结构，在野外露营供电、小型科普展品制作、低功率余热回收发电项目中，这种结构的适配性远高于同功率等级的其他动力形式。建模过程中对所有配合面的尺寸公差都做了对应设定，缸体内壁和活塞配合的位置采用间隙配合，保证活塞在冷热交变工况下都能顺畅运动，法兰安装孔采用通孔设计，方便螺栓穿设，孔位的位置度公差控制在合理范围内，降低现场安装的对位难度。
