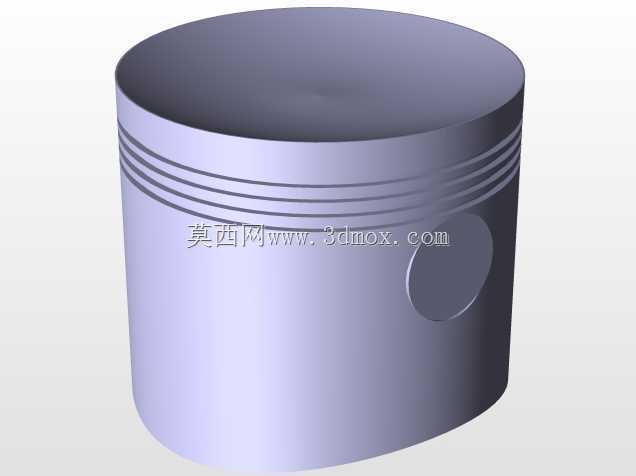

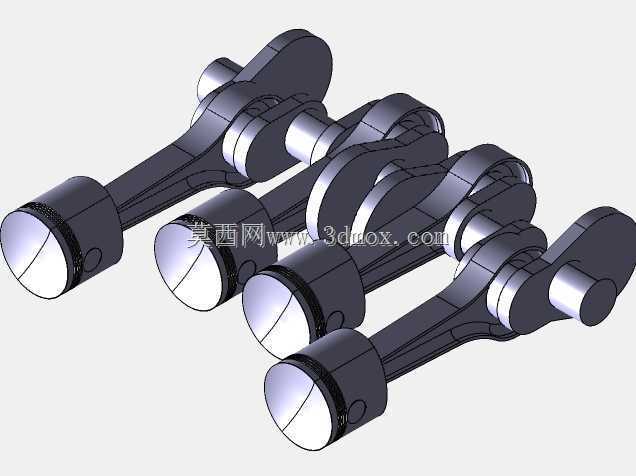

内燃机活塞核心结构三维数模

　　作为内燃机核心往复运动构件，活塞的三维结构设计直接决定动力输出效率、整机可靠性与服役寿命，该数模完整还原了量产机型活塞的全部结构细节，可直接用于结构校核、运动仿真、教学演示或逆向开发参考。从实际应用场景来看，这类活塞广泛适配小排量单缸汽油机、通用动力机械、小型摩托车主机，也可作为改装机型、试验样机的结构设计基准，覆盖园林机械、小型代步工具、应急动力机组等多个终端领域，是往复式内燃机不可或缺的核心受力部件。

　　从功能特性层面拆解，该活塞的结构完全匹配四冲程内燃机的工作逻辑：顶部凹腔直接构成燃烧室的下半部分，曲面轮廓经过型线优化，可引导进气涡流形成，提升油气混合均匀度，避免局部过浓或过稀导致的燃烧不充分问题；头部设置的多道环槽结构，分别对应气环与油环的安装位置，气环负责密封燃烧室高压燃气，防止做功冲程燃气下窜至曲轴箱，油环则负责刮除缸壁多余润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标，环槽的宽度、深度与上下端面平面度都严格匹配量产活塞环的安装公差，可直接适配标准规格活塞环组件。

　　裙部作为活塞与气缸壁直接接触的导向部位，该数模还原了中凸变椭圆的型面特征——常温状态下裙部截面并非正圆，销轴方向尺寸略短于垂直销轴方向，工作状态下受热膨胀后可自动趋近正圆，避免冷态敲缸、热态拉缸的问题；裙部表面的型线沿活塞轴向呈中凸形态，可在活塞往复换向时形成均匀润滑油膜，降低摩擦阻力，减少裙部与缸壁的偏磨风险。活塞销座部位的凸台结构做了加强过渡处理，销孔内部的倒角与卸荷槽结构完整还原，可分散活塞销传递的爆发压力，避免销座部位应力集中导致的疲劳开裂，销孔尺寸与同轴度公差完全匹配标准活塞销的配合要求，可直接用于装配仿真验证。

　　设计思路上，该结构完全遵循量产活塞的工程逻辑，没有冗余的装饰性特征，所有结构都服务于功能需求：顶部壁厚经过梯度设计，燃烧室中心区域壁厚略厚，保证高温高压下的结构强度，向环槽区域逐渐过渡减薄，既控制活塞整体重量，降低往复运动惯性力，又能优化热量传递路径，将顶部吸收的燃烧热量通过活塞环快速传导至缸壁与冷却系统；活塞内腔的减重腔结构做了圆滑过渡，没有尖锐棱角，避免应力集中，同时将活塞整体重量控制在合理区间，降低曲轴连杆机构的往复惯性负荷，提升整机高转速工况下的运行稳定性。

　　从安装边界与尺寸配合来看，该活塞的外径公差、环槽位置度、销孔中心到活塞顶面的压缩高度都严格遵循通用小排量机型的安装规范，活塞与气缸壁的配合间隙预留了热膨胀余量，活塞销孔与活塞销采用过渡配合设计，装配时可通过热装工艺实现紧密连接，无需额外定位结构；活塞环槽的侧隙、背隙参数符合行业通用标准，可直接匹配市售标准活塞环组件，无需二次修配；活塞总长度、裙部导向长度经过匹配验证，可保证活塞在上止点、下止点位置时，裙部始终有足够长度与缸壁接触，避免活塞换向时出现倾斜卡滞。

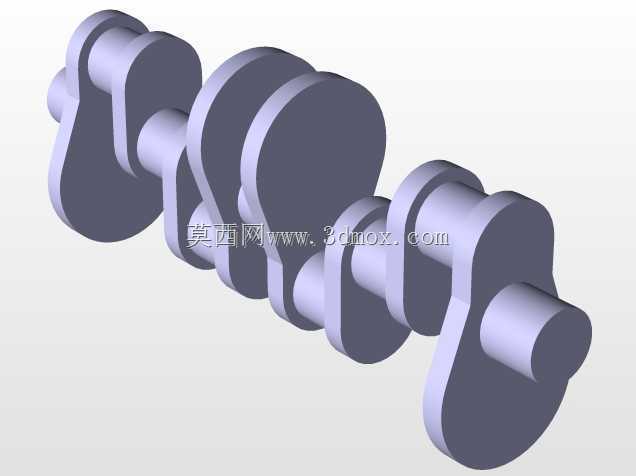

　　在工程应用中，该数模可直接导入动力学仿真软件，完成活塞-连杆-曲轴组件的运动学分析，验证不同曲轴转角下活塞的侧压力变化、裙部接触应力分布，也可导入有限元分析模块，模拟做功冲程峰值压力下活塞的应力分布、热负荷下的变形量，为后续结构优化、材料选型提供数据支撑；对于教学场景，该数模可直观展示活塞各部位的结构功能，帮助初学者理解内燃机核心部件的工作原理，避免二维图纸的理解偏差；对于逆向开发场景，该数模的结构特征完整，可直接作为基础模型，根据不同排量、不同压缩比的需求调整顶部凹腔容积、环槽数量、销孔位置等参数，大幅缩短新品开发的建模周期。需要注意的是，实际量产时还需根据目标机型的爆压、热负荷参数匹配对应的铝合金材质与表面处理工艺，比如裙部石墨涂层、顶部阳极氧化等，但该数模的结构基准完全可以满足前期设计阶段的所有验证需求。
