多片式湿式摩擦离合器传动结构设计

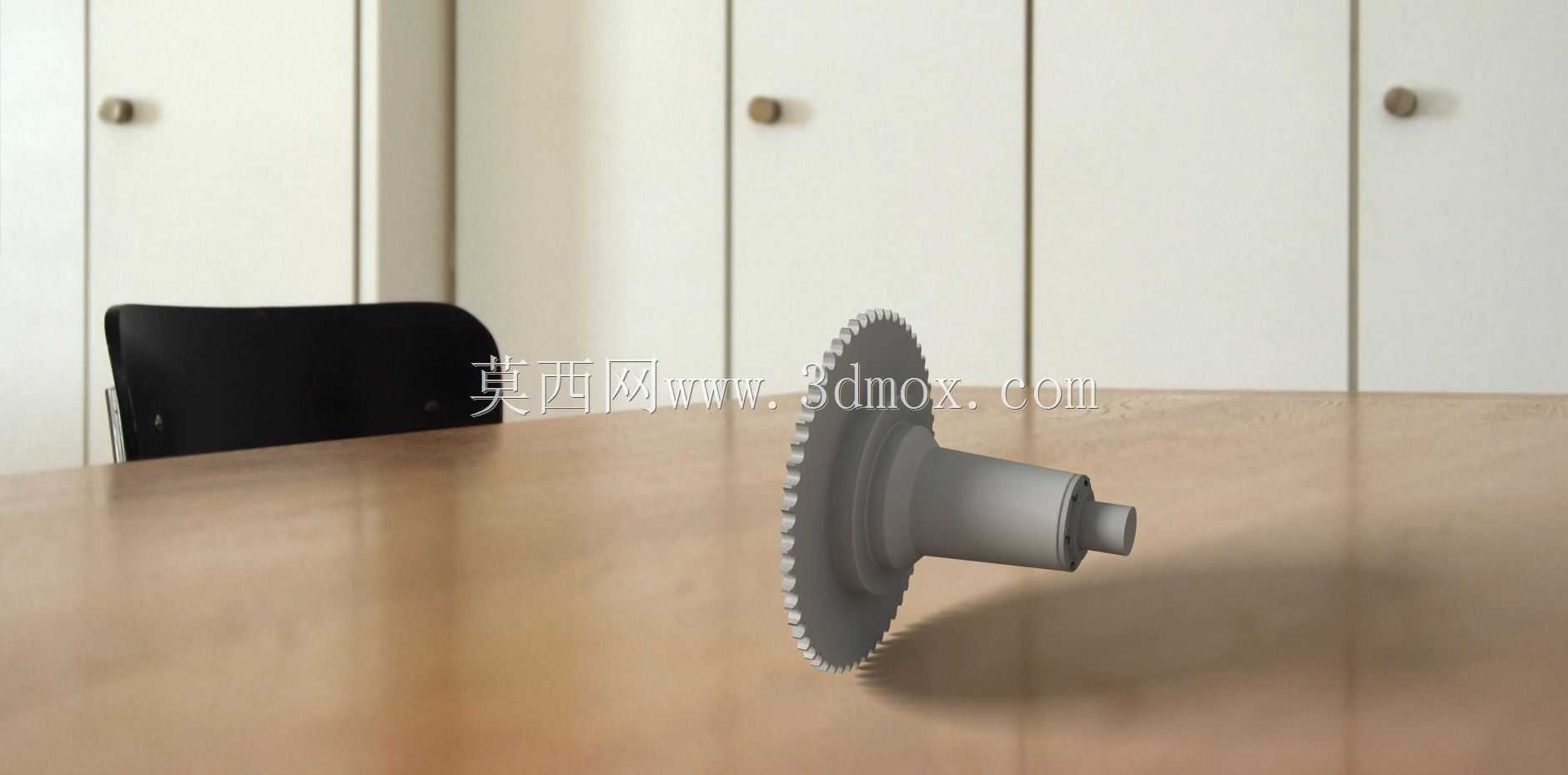

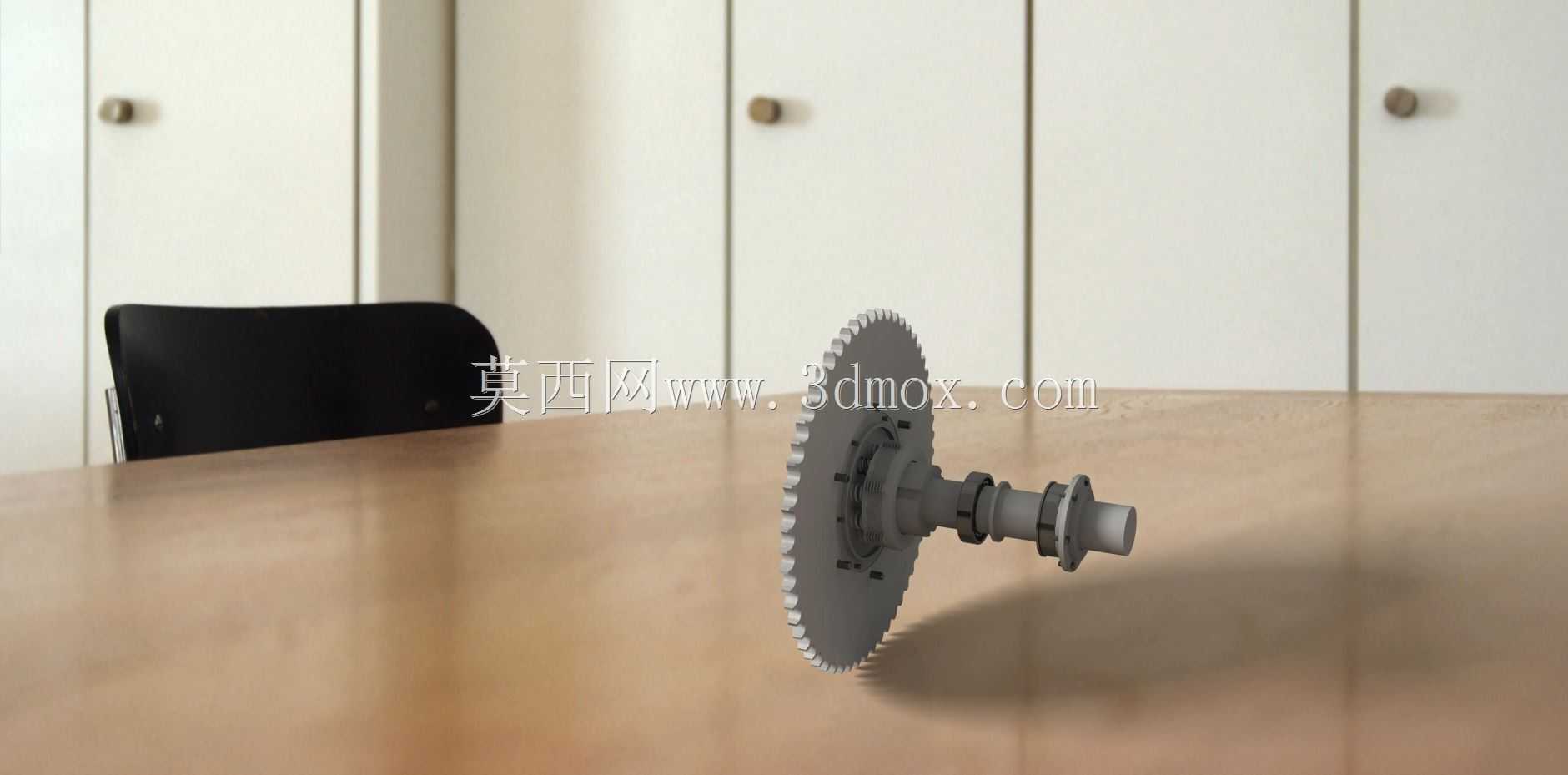

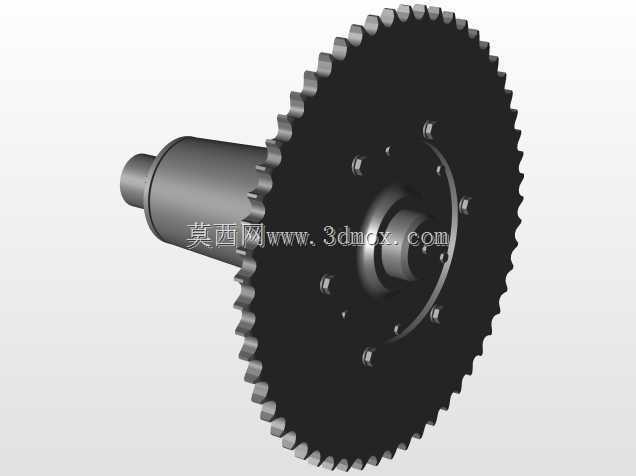

　　在机床主轴传动、工程机械动力换挡、重型车辆传动系统中，多片式离合器是承担动力接合与切断的核心执行部件，相比单片式离合器，其依靠多组摩擦副的叠加接触实现扭矩传递，可在有限径向尺寸下获得更大的扭矩容量，适配高负载、频繁换挡的工况需求。本次建模的多片式离合器采用轴向压紧式结构，核心由带外齿的主动摩擦片组、带内齿的从动钢片组、压紧机构、输入输出连接轴、定位端盖组成，主动摩擦片通过外齿与输入端的齿圈啮合，从动钢片通过内齿与输出轴的花键套连接，摩擦片与钢片交替叠装在输入与输出构件之间，未压紧状态下主从动片之间存在微小间隙，动力传递路径断开，输入轴转动时不会带动输出轴运转。从设计思路来看，该结构优先考虑了扭矩传递的均匀性，

　　摩擦片采用环形薄片状结构，摩擦面开设径向油槽，湿式工况下润滑油可通过油槽在摩擦面间形成均匀油膜，既可以降低接合过程中的冲击，也能带走摩擦产生的热量，避免摩擦片过热烧蚀；压紧力通过轴端的压紧机构沿轴向均匀施加，保证每一组摩擦副的接触压力偏差控制在5%以内，避免局部压力过大导致的摩擦片偏磨。安装边界方面，该离合器输入端采用法兰连接结构，可与发动机飞轮、电机输出端或变速箱输入轴直接对接，输出端采用渐开线花键轴结构，与下游传动部件的花键套配合，轴向定位依靠轴肩与端盖实现，径向安装尺寸以摩擦片外径为最大边界，轴向安装长度包含压紧机构的行程余量，设计时需预留至少10mm的轴向调整空间，用于摩擦片磨损后的间隙补偿。实际应用中，

　　该结构可通过控制压紧力的大小调节传递扭矩的上限，当负载超过摩擦副的最大静摩擦力矩时，主从动片之间会产生滑磨，起到过载保护的作用，避免下游传动部件因冲击负载出现断齿、轴断裂等失效问题；在换挡工况下，通过控制压紧力的加载速率，可以实现动力的软接合，降低换挡过程中的传动冲击，提升设备运行的平顺性。建模过程中对摩擦片的齿形配合做了精确还原，外齿与输入齿圈的齿侧间隙控制在0.1-0.2mm之间，既保证摩擦片可沿轴向灵活移动，又避免齿侧间隙过大导致的传动冲击；从动钢片与输出花键的配合采用间隙配合，保证钢片在花键上可自由轴向滑动，无卡滞现象；轴系部分的轴承安装位、密封槽位置均按照常规传动件的设计规范做了还原，可直接用于传动系统的装配干涉检查、

　　运动仿真分析。针对不同的应用场景，该结构可通过调整摩擦片的数量、摩擦面的摩擦系数、压紧弹簧的刚度来适配不同的扭矩传递需求，比如在小型机床传动中可采用4组摩擦副，在重型工程机械的换挡变速箱中可增加到8-10组摩擦副，无需大幅改动径向安装尺寸即可实现扭矩容量的提升。结构设计上还考虑了维护便利性，端盖采用螺栓连接方式，拆卸端盖后即可直接取出摩擦片组进行更换，无需拆解整个传动箱，大幅降低后期维护的工作量与成本；摩擦片采用标准化的模数齿形，备件通用性强，可直接采购标准件进行替换，无需定制加工。
