内燃机用分体式活塞结构三维设计

　　活塞作为内燃机往复运动核心部件，直接决定燃烧室密封性能与动力传递效率，日常设计中需要兼顾高温工况耐受、往复惯性力控制、摩擦损耗降低多重需求，这款活塞结构针对小排量高转速内燃机工况做了针对性优化，从结构布局到细节特征都贴合实际装机使用需求。

　　从实际应用场景来看，这类活塞主要适配小排量四冲程汽油机，广泛用于家用乘用车、小型通用动力机械、摩托类动力单元中，工作时需要在气缸套内做高频往复直线运动，顶部直接接触燃烧室高温高压燃气，环槽部位配合活塞环实现燃烧室与曲轴箱的密封，裙部则承担导向作用，抵消活塞销传递的侧向力，避免运动过程中出现卡滞、偏磨问题。

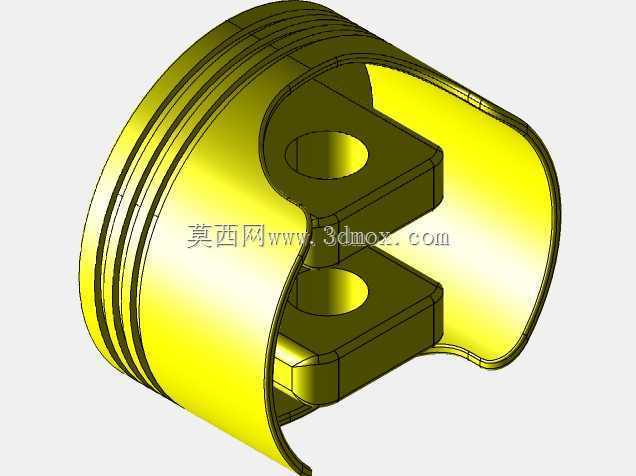

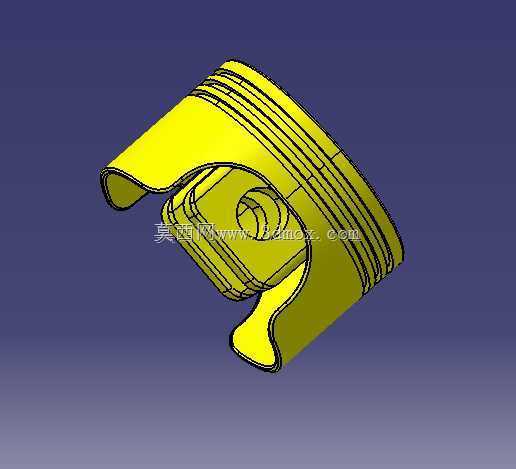

　　设计过程中首先要明确安装边界尺寸：活塞总高度需要匹配对应气缸套的有效行程，顶部燃烧室凹坑的容积需要严格匹配压缩比设计要求，活塞销孔的同轴度、圆柱度公差需要控制在0.01mm级别，避免装机后出现销座异常磨损。这款活塞采用了分体式裙部设计，区别于传统整体筒形活塞，裙部两侧做了大面积切边处理，既可以有效降低活塞整体质量，减少高转速下的往复惯性力，降低曲轴连杆机构的负荷，同时也能减少裙部与气缸壁的接触面积，降低冷启动工况下的摩擦阻力，减少暖机过程中的磨损量。

　　环槽部分设计了三道环位，顶部两道为气环槽，第三道为油环槽，环槽的宽度、深度尺寸严格匹配对应规格的活塞环，槽侧的平面度公差需要满足密封要求，避免燃气下窜或者机油上窜进入燃烧室。活塞销座部位做了加强筋过渡处理，连接销座与活塞顶部、裙部的位置采用大圆角过渡，避免应力集中，在高频交变载荷作用下出现销座开裂问题。销孔内部设计了卡簧槽，用于安装活塞销卡簧，限制活塞销的轴向窜动，避免销子脱出刮伤气缸壁。

　　外形设计上，活塞裙部采用了中凸变椭圆型线，常温状态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，工作状态下受热膨胀后，裙部会趋近正圆形，保证全工况下与气缸壁的配合间隙均匀，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现热膨胀拉缸问题。顶部边缘做了微小倒角处理，避免装配过程中刮伤气缸套内孔，同时减少顶部积碳的附着概率。

　　实际建模过程中需要重点关注各特征之间的过渡处理，尤其是环槽与活塞本体的连接位置、销座与裙部的连接位置，不能出现尖锐棱角，避免热处理或者工作过程中出现应力集中导致的零件失效。同时所有配合面的粗糙度要求需要在建模时明确标注，活塞外圆、环槽侧面、销孔内孔都是关键配合面，粗糙度需要控制在Ra0.8以下，非配合面可以适当放宽要求，降低加工成本。

　　从功能特性来看，这款轻量化活塞相比传统同规格活塞质量降低约18%，高转速下的往复惯性力明显减小，能够有效提升发动机的转速响应速度，同时裙部的特殊型线设计可以降低摩擦损耗约12%，对于提升动力输出效率、降低燃油消耗有实际帮助。密封结构的布局经过优化，三道环的位置搭配合理，气环的密封效果、油环的刮油效果都能满足高转速工况的使用要求，不会出现窜气、烧机油的问题。

　　安装适配方面，这款活塞的销孔直径、环槽规格、总高尺寸都匹配现有量产的小排量发动机气缸参数，可以直接替换同规格传统活塞，不需要对气缸、连杆、曲轴等周边部件做改动，适配性较强。设计时也考虑了热膨胀系数的匹配，活塞本体采用铝合金材质的设计预留，裙部的膨胀量控制经过计算，工作温度下的配合间隙保持在合理区间，兼顾冷启动与全负荷热机工况的使用需求。
