汽车横梁连接固定冲压支架结构

　　这款钣金冲压支架主要应用于乘用车车身底盘的横梁连接场景，在白车身焊装工序中承担侧围与横梁的定位、承载以及载荷传递作用，是车身结构件中典型的连接类冲压零件。从实际装车工况来看，该零件需要承受车辆行驶过程中来自路面的颠簸振动、转向时的侧向载荷，以及碰撞工况下的力传导需求，因此在结构设计上做了多维度的强化处理。

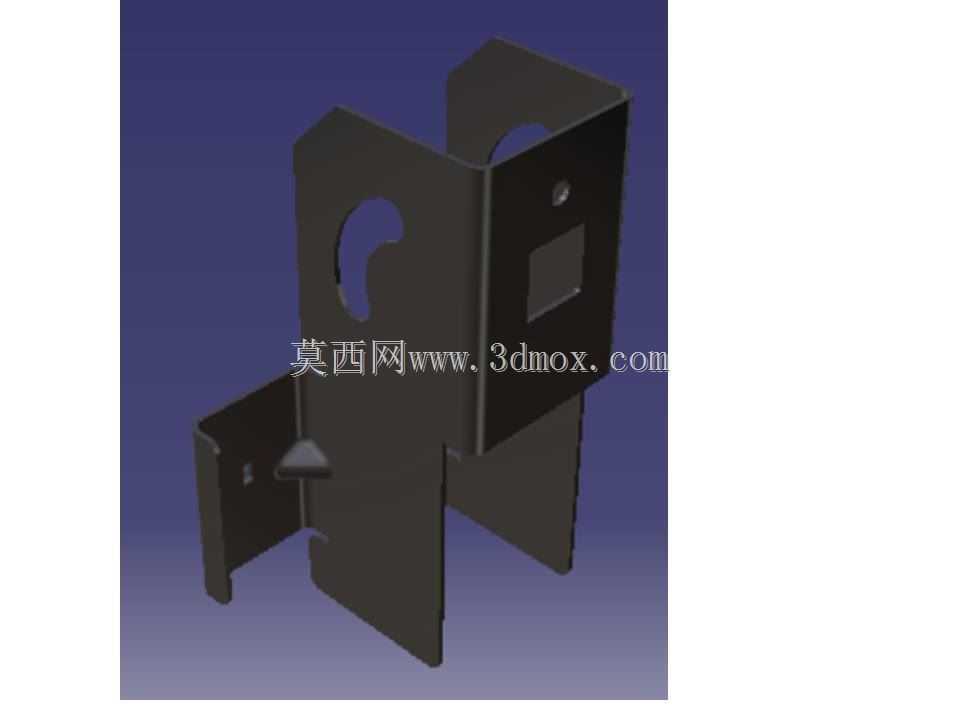

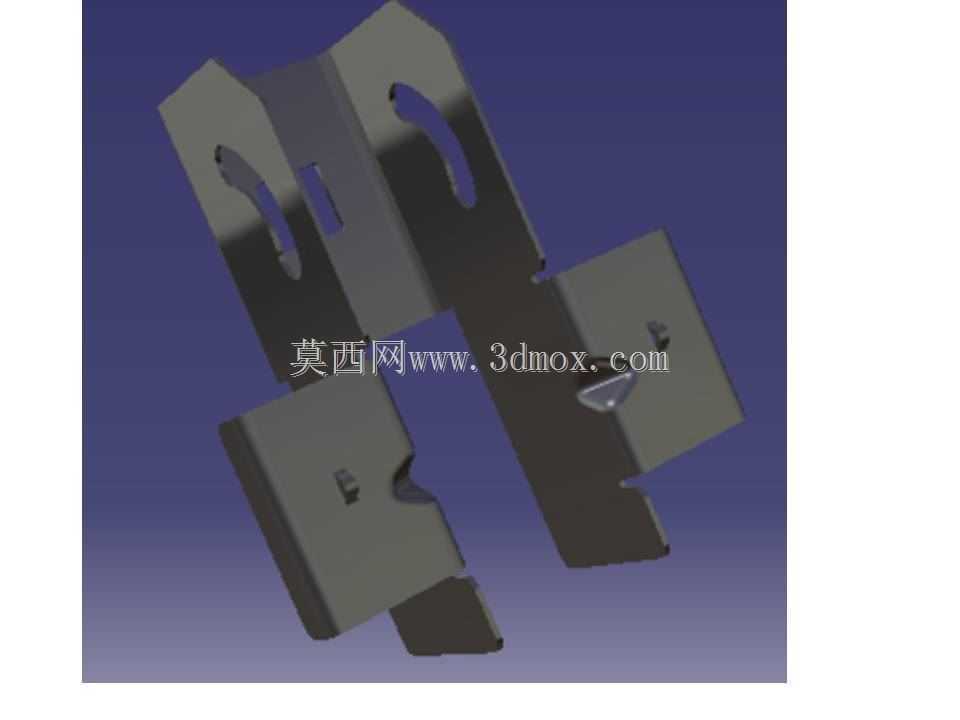

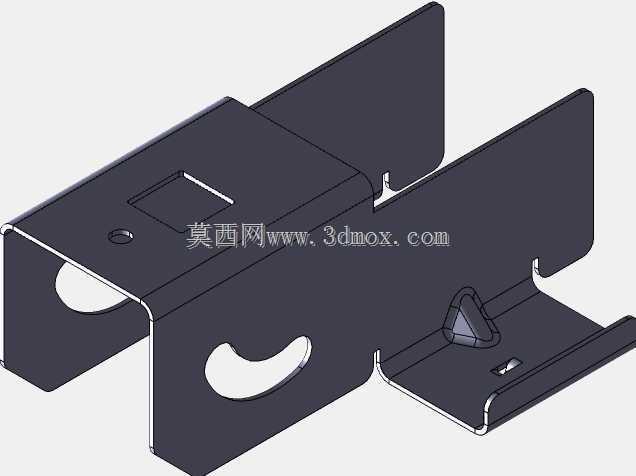

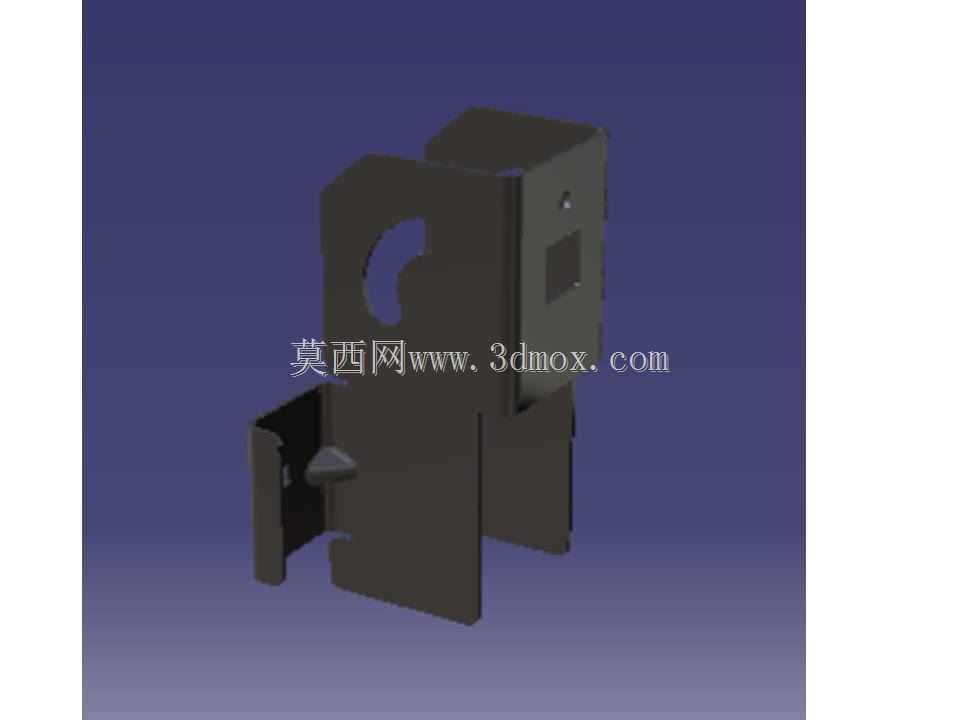

　　从结构设计思路层面，该零件采用单工序级进模冲压成型，原材料选用常见的汽车结构用冷轧钢板，整体为一体折弯成型的U型主体结构，避免了多零件拼焊带来的公差累积与强度短板。主体两侧的立板高度经过匹配安装边界的计算，刚好卡入对应横梁的C型槽内部，装配时不需要额外的定位工装即可实现预定位，能够有效提升焊装线的上件效率。零件上开设的圆形通孔为螺栓过孔，孔径公差按照H14级冲压精度控制，能够适配M6规格的标准车身螺栓，孔位周边做了轻微的翻边强化处理，避免螺栓拧紧时板材出现塌陷变形。

　　零件下部延伸出的安装翻边为贴合面设计，翻边角度经过回弹补偿计算，冲压成型后能够与被连接件的安装面完全贴合，面轮廓度控制在0.3mm以内，保证装配后不存在虚接间隙。翻边上设置的三角形凸起加强筋，是针对该位置受力集中做的优化，在不增加板材厚度的前提下，将翻边的抗弯折强度提升了40%以上，能够避免车辆长期使用后翻边出现疲劳开裂。零件上开设的月牙型让位槽，是为了避让横梁上的凸焊螺母，避免装配时出现干涉，槽口的边缘做了R1.5的圆角处理，防止应力集中导致的槽口撕裂问题。

　　从安装边界来看，该零件的整体宽度匹配对应横梁的内腔宽度，单侧间隙控制在0.2mm以内，装配后不会出现横向窜动；零件的总长度根据安装点的间距确定，两端的安装孔位中心距公差控制在±0.1mm，能够满足车身焊装的精度要求。零件上的小方形定位缺口，是为了匹配焊装夹具上的定位销，上件时缺口卡入定位销即可完成精准定位，重复定位精度能够达到0.05mm，有效保证焊接位置的一致性。

　　在实际使用过程中，该零件不需要做额外的表面处理，随白车身整体经过电泳、中涂、面漆工序后即可获得足够的防腐能力，板材厚度选用1.5mm规格，在满足强度要求的前提下尽可能控制零件重量，符合车身轻量化的设计趋势。零件的所有折弯内角均做了R0.8的圆角处理，既符合冲压工艺的成型要求，避免折弯处出现开裂，也能够防止装配过程中锐边划伤操作人员。从受力路径来看，当车辆受到侧向冲击时，载荷会通过两侧立板传递到主体U型结构，再通过下部翻边的安装点分散到相邻的车身结构上，加强筋的设置刚好对应载荷传递的路径，能够有效分散应力，避免局部应力过大导致的零件失效。
