内燃机传动用简易连杆结构设计

　　在往复式动力机械的传动链路中，连杆是衔接曲柄与活塞、完成直线往复运动与旋转运动转换的核心受力构件，这套简易连杆结构的设计完全围绕中低功率内燃机的实际工况展开，没有冗余的装饰性结构，所有几何特征都服务于受力传递与装配适配需求。从实际应用场景来看，这类连杆普遍适配小排量单缸内燃机、小型空气压缩机这类需要完成往复-旋转运动转换的设备，日常运行中需要持续承受活塞端传递来的爆发压力冲击，同时还要兼顾曲柄销端做圆周运动时产生的交变惯性力，因此结构设计上首先要保证的是刚度与疲劳强度的平衡，避免长期交变载荷下出现杆身变形、大头端孔位失圆的问题。

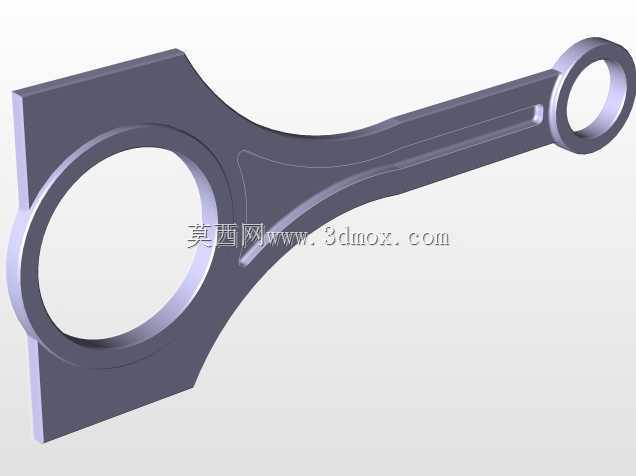

　　设计思路上，这套连杆采用了平切口式的大头结构，区别于斜切口连杆的大尺寸适配需求，平切口结构加工工艺性更好，对应的连杆盖装配定位更简单，适合小缸径动力设备的紧凑安装空间。杆身部分采用了工字形截面的过渡设计，从大头端到小头端平滑收窄，这种截面形式可以在同等材料用量下获得更高的截面抗弯模量，既能够降低连杆自身的往复运动质量，减少曲柄机构运行时的惯性载荷，也能保证杆身在承受爆发压力冲击时不会出现侧向弯曲变形。大头端的环形孔位用于与曲柄销配合，小头端的环形孔位用于与活塞销连接，两个孔位的同轴度是设计时的核心管控指标，一旦同轴度超差，运行过程中会出现偏磨、卡滞甚至连杆断裂的严重故障，因此建模过程中两个孔位的中心连线作为整个零件的基准轴线，所有结构特征都围绕这条基准展开约束。

　　从安装边界来看，小头端的外径尺寸需要适配活塞内部的销座空间，不能与活塞内腔的加强筋产生运动干涉，大头端的外径尺寸需要匹配曲轴的曲柄臂间距，保证连杆随曲轴转动时，大头两侧不会与曲柄臂发生剐蹭。杆身的外轮廓做了大圆角过渡处理，没有尖锐的棱角，一方面是避免热处理过程中出现应力集中，另一方面也能减少连杆在曲轴箱内高速往复运动时的油液搅动阻力。两个孔位的端面都预留了轴瓦的安装余量，孔的内壁粗糙度要求控制在合理区间，保证轴瓦压装后不会出现松转、错位的问题。

　　实际选型适配时，需要注意这套连杆的中心距尺寸要与对应机型的活塞行程、曲轴回转半径匹配，活塞销孔与曲柄销孔的直径要与对应的销轴尺寸公差带适配，过大会出现配合间隙过大导致的敲击异响，过小则会导致润滑油脂无法进入配合面，出现干磨烧蚀的问题。杆身的厚度方向尺寸要匹配曲轴箱的内部运动空间，保证连杆在上下止点摆动的全行程中，不会与缸体内壁、曲轴平衡块发生碰撞。这套结构没有设计额外的润滑油道，适合采用飞溅润滑的小型动力设备，依靠曲轴运转时带起的润滑油完成两个配合孔位的润滑，结构更简单，维护成本更低，非常适合对成本敏感、运行转速不高的通用动力设备使用。建模过程中所有的圆角、拔模斜度都充分考虑了后续锻造或者粉末冶金加工的工艺可行性，没有出现无法脱模、壁厚突变的结构，能够直接对接后续的工艺编制与生产加工环节。
