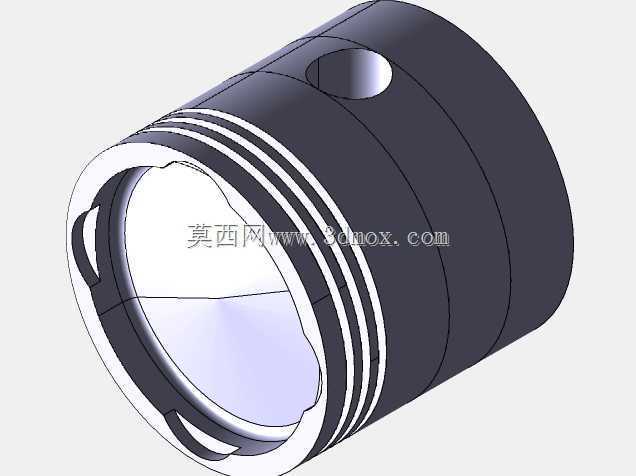

带环槽径向孔的活塞结构三维数模

　　该活塞结构主要适配中小功率往复式动力机械、小型液压执行元件的缸体配套场景，在往复运动机构中承担动力传递、腔室密封的核心作用，日常工况下随曲轴连杆机构做高频直线往复运动，将腔体内的流体压力能转化为机械动能输出，或是在泵类结构中通过往复运动改变腔室容积完成流体抽吸、加压输送。从结构功能来看，活塞外圆面加工的多道平行环槽，主要用于安装密封环、刮油环，环槽的槽宽、槽深以及相邻环槽的间距，直接决定了密封件的安装适配性，工作过程中密封环外圆与缸体内壁紧密贴合，阻断高压腔与低压腔的介质泄漏通道，刮油环则在往复行程中刮除缸壁多余的润滑油，避免润滑油进入工作腔造成介质污染或是积碳问题。活塞侧壁开设的径向通孔，主要用于连通活塞内腔与外侧环槽区域，

　　可作为润滑油的流通通道，将压力润滑油输送到环槽位置，为密封环、活塞与缸壁的摩擦副提供润滑冷却，带走摩擦产生的热量同时降低运动磨损，也可在特定工况下作为压力平衡孔，平衡活塞两侧的腔室压力差，避免活塞运动过程中出现背压过大导致的卡滞、运动阻力激增问题。设计过程中首先要匹配对应缸体的内径参数，活塞外圆与缸体内壁需预留合理的配合间隙，间隙过大会导致密封失效、介质泄漏、运动敲击异响，间隙过小则会在热胀工况下出现活塞抱死缸体的故障；活塞的整体长度需要匹配缸体的运动行程，保证活塞运动到上下止点位置时，不会出现脱出缸体或是与缸盖、曲轴机构发生运动干涉的问题。径向孔的开设位置需要避开活塞的主受力承载区域，孔口位置做倒角去毛刺处理，

　　避免应力集中导致活塞在高频交变载荷下出现开裂失效，同时孔的通径需要匹配润滑系统的流量需求，既要保证润滑油能够顺利输送到摩擦面，也要避免孔径过大削弱活塞的整体结构强度。活塞内腔的型线设计需要匹配连杆小头的连接结构，预留足够的摆动空间，保证连杆在随曲轴转动过程中，不会与活塞内腔壁发生碰撞，内腔的壁厚分布需要结合受力仿真结果做优化，在活塞顶部承压区域适当增加壁厚提升承载能力，非受力区域适当减薄控制整体重量，降低往复运动的惯性力，减少运动过程中的冲击载荷。从安装边界来看，该活塞装入缸体时需要保证径向孔的位置与润滑油道的开孔位置对应，确保润滑油路能够正常连通，环槽内安装密封件时需要检查环的开口间隙、侧隙是否符合装配要求，

　　活塞与连杆的连接销需要做可靠的轴向定位，避免运动过程中连接销脱出刮伤缸体内壁。实际建模过程中，外圆环槽采用回转切除特征一次加工成型，保证各环槽的同轴度与槽宽尺寸一致性，径向孔采用拉伸切除特征加工，孔口倒角通过倒角特征完成，内腔型线通过回转特征构建，整体建模过程中需要重点关注各特征的尺寸公差配合，尤其是外圆尺寸、环槽尺寸、径向孔位置度、内腔连接位尺寸的精度，确保数模能够直接用于后续的工程图导出、数控加工编程以及虚拟装配验证，在装配验证环节可直接将该活塞数模装入对应缸体数模，添加运动副后模拟往复运动过程，检查是否存在运动干涉、密封间隙不合理等问题，提前优化结构缺陷，减少后续物理样机的试错成本。
