多针位车用接插连接塑件结构

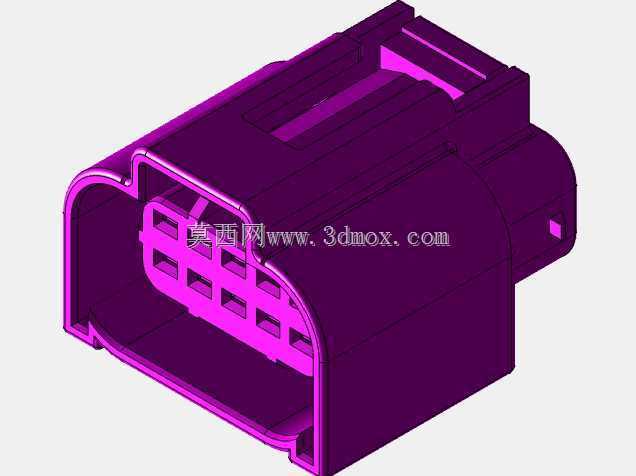

　　这款接插部件主要面向车载电气回路的线束对接场景，在整车低压线束布局中，这类多针位接插件承担着传感器、执行器与车身控制模块之间的信号与小电流传输功能，常见于发动机舱周边的线束分支节点、车门线束与车身主线束的对接位置，需要兼顾插接后的锁紧可靠性、密封防护性能以及长期振动工况下的接触稳定性。从结构设计来看，塑件本体采用一体化注塑成型的腔体结构，插接端设置了多道格栅式针位分隔筋，将内部腔体均匀分隔为8个独立的端子容纳腔，每个腔室的筋位厚度控制在1.2mm，既可以保证端子插入后的定位精度，避免相邻端子之间出现接触短路，也能在端子插接过程中起到导向作用，降低装配时的端子歪斜风险。接插端口的外圈设置了一圈凸起的密封胶条安装槽，

　　装配时可以嵌入适配的硅橡胶密封圈，当公母端对插到位后，密封圈被压缩填充配合间隙，能够满足IP67级别的防尘防水要求，适配发动机舱内的多尘、溅水工况。塑件外侧设置了弹性锁扣结构，锁扣的悬臂厚度为1.8mm，锁止凸台的高度设计为1.5mm，既可以保证公母端对插后达到120N以上的拉脱力要求，避免车辆行驶过程中因持续振动出现接插件松脱的问题，也能让维修人员在拆卸时无需借助专用工具，手动按压锁扣即可完成分离，兼顾可靠性与维护便捷性。整体外形的长宽高尺寸为35mm、30mm、23mm，属于紧凑型多针接插件，安装时占用的布线空间较小，塑件背部的线束引出端设置了波浪形的线束防折弯结构，当线束出现大角度弯折时，应力会分散在波浪形筋位上，

　　避免线束根部因反复弯折出现线芯断裂、绝缘层破损的问题。在建模过程中，所有的拔模角度统一设置为1.5°，适配常规注塑模具的开模要求，塑件的壁厚均匀控制在2mm，避免注塑过程中出现缩痕、缺胶等成型缺陷，针位腔室的尺寸公差按照IT12级精度设计，既可以保证端子的顺利装配，也能控制端子在腔室内的晃动量在0.1mm以内，保证接触电阻的稳定性。这类接插件在实际选型过程中，需要匹配对应线径的压接端子，同时要确认针位的定义与回路的电流承载能力匹配，每个针位的额定载流能力为5A，完全满足车载信号传输、小功率执行器供电的需求，塑件材质选用PBT加30%玻纤的工程塑料，长期工作温度范围覆盖-40℃到125℃，可以适应发动机舱内的高低温交变工况，

　　不会出现材质脆化、变形的问题。在三维建模阶段，需要重点关注锁扣悬臂的应力分布，通过有限元分析确认锁扣在反复插拔20次后不会出现塑性变形，同时要验证密封圈安装槽的尺寸精度，保证密封圈压缩量在25%-30%之间，压缩量过小会导致密封失效，压缩量过大则会加速密封圈的老化，缩短使用寿命。接插件的外侧还设置了两个对称的定位凸台，装配时可以和线束护套上的定位槽配合，避免接插件在线束护套内出现转动，保证线束引出方向的一致性，方便整车装配时的线束走向布置。
