10k欧姆线绕电位计电子元件结构设计

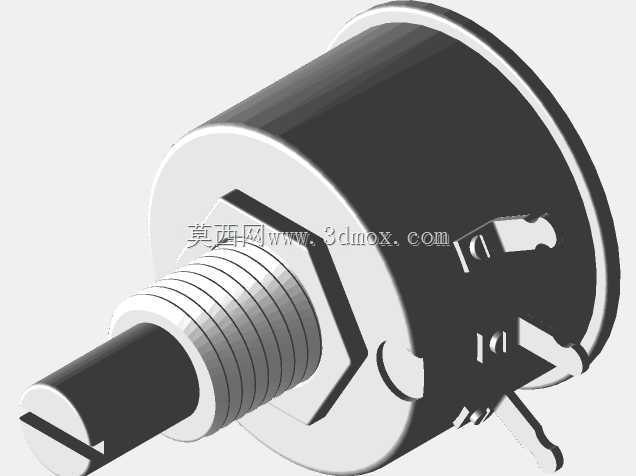

　　从结构设计逻辑来看，整体采用圆形金属外壳封装，前端伸出带扁位的调节轴，轴身加工有标准螺纹，用来穿过设备面板后用螺母锁紧固定，安装时只需要在面板上开出对应直径的安装孔，不需要额外设计复杂的固定结构，螺纹段的长度适配常规设备面板的厚度范围，扁位结构既可以和调节旋钮配合防止打滑，也能在安装锁紧时避免轴跟转。引脚部分从外壳侧方伸出，采用直插式焊片设计，适配常规PCB板的孔位焊接，也可以直接用导线搭焊，接线方式灵活，不需要额外的接插件转接。这款线绕电位计的设计，首先要匹配小功率电路的参数调节需求，额定功率覆盖1W工况，阻值为10kΩ，主要面向需要精准调节电压、电流参数的低压电子电路场景，常见于小型工控设备面板、实验教学仪器、老式音频调节设备、简易电源调压模块等位置，用来实现信号分压、回路限流、基准电压微调等功能，相比碳膜电位器，线绕结构的温漂更小，功率耐受能力更强，在频繁调节的工况下寿命表现更稳定，不会因为长期摩擦出现阻值漂移过快的问题。

　　外壳采用金属材质，一方面可以为内部的线绕电阻体提供物理防护，避免灰尘、潮气侵入影响阻值稳定性，另一方面也能起到一定的电磁屏蔽作用，减少外界电磁干扰对电位计输出信号的影响，在靠近弱信号电路的位置使用时，这个结构优势会更明显。内部的电阻体采用合金电阻丝绕制在绝缘骨架上，滑动触点采用弹性金属材料，和电阻丝保持稳定的接触压力，调节时的阻尼感均匀，不会出现卡顿或者跳变的情况，转动角度和阻值变化的线性度经过校准，能够保证调节过程中参数变化平滑，不会出现突然的电压跳变损坏后端电路。

　　设计时需要重点考虑安装边界的尺寸控制：整体外壳直径要适配常规面板元件的安装间距，不会和相邻的开关、指示灯等元件出现干涉；调节轴的伸出长度要匹配不同厚度的旋钮安装需求，轴端的扁位尺寸要和通用旋钮的内孔匹配，不需要单独定制旋钮；引脚的间距要符合通用PCB设计的孔距规范，方便layout时直接调用封装，不需要单独调整孔位。在实际选型使用时，这款电位计适合需要经常手动调节参数的工位，比如小型实验电源的输出电压调节、音频设备的音量调节、工控设备的参数校准电位器，因为线绕结构的特性，不适合在高频电路中使用，避免绕线带来的寄生电感影响高频信号，但在直流或者低频工频电路中，稳定性远优于普通碳膜电位器。

　　建模过程中需要重点还原几个关键结构细节：轴身的螺纹牙型要符合标准紧固件的尺寸规范，保证和锁紧螺母的配合顺畅；外壳和轴之间的限位结构要准确，还原电位计的转动角度范围，避免出现360度无限旋转的错误结构；引脚的弯折角度和位置要和实际产品一致，保证焊接时的装配可行性；滑动触点和内部电阻体的配合位置要准确，体现出电位计的内部工作逻辑，方便使用者理解结构原理。在做设备结构设计时，如果选用这款电位计，需要在面板位置预留对应的安装沉台或者避让空间，保证旋钮安装后和面板表面的间隙均匀，调节时不会和面板发生摩擦，同时在PCB对应位置预留焊盘，焊接时要注意引脚的受力，避免外壳受到外力挤压导致内部触点移位，影响调节手感和阻值稳定性。
