五缸星型径向发动机曲柄连杆组件结构

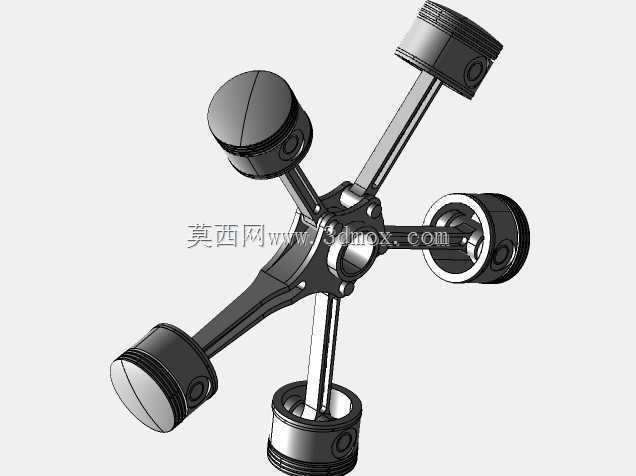

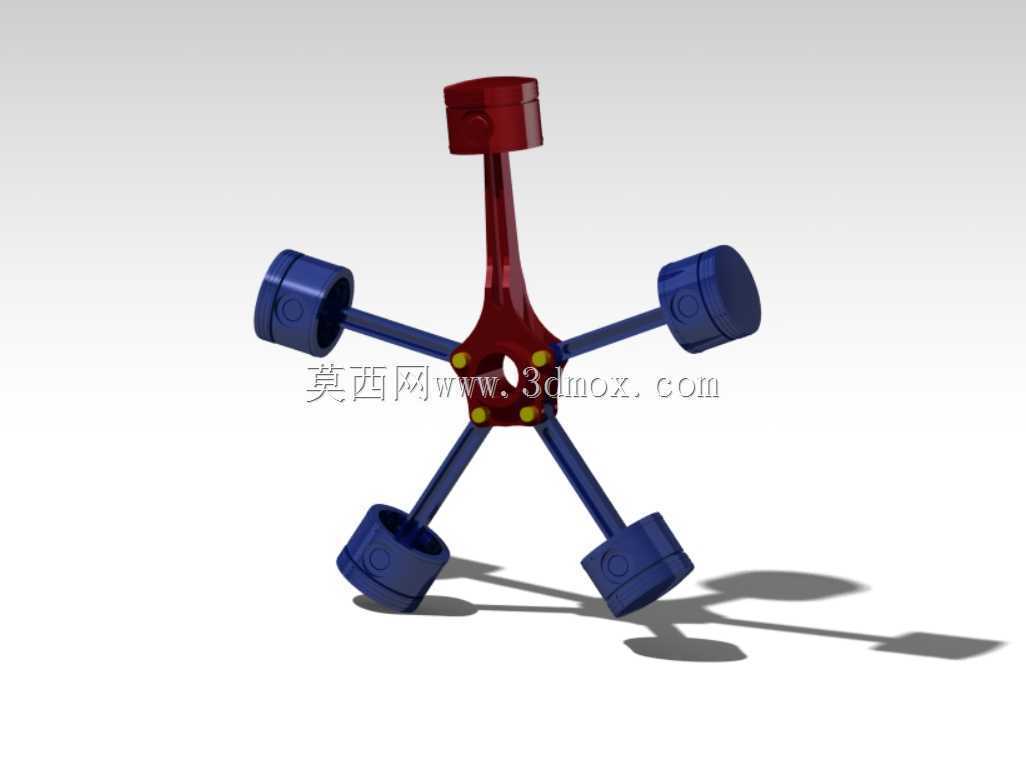

　　在小型航空动力、老式固定翼轻型飞行器、早期摩托动力单元以及部分特种作业小型动力装置的应用场景中，径向发动机凭借其紧凑的星型布局、优异的风冷散热效率，始终占据着不可替代的位置。这套五缸径向发动机的核心传动组件，完全围绕径向动力输出的核心需求展开设计，五个气缸呈72度夹角均匀环绕中心曲柄轴布置，区别于直列、V型发动机的排布逻辑，这种结构能在极小的径向空间内集成更多做功单元，同时让每一个活塞连杆组件的受力路径更短，动力传递过程中的扭矩损耗被控制在更低水平。

　　从实际用途来看，这套组件是径向发动机完成热能到机械能转换的核心执行部分，五个活塞分别在对应气缸内完成往复直线运动，通过各自的连杆将作用力汇聚到中心曲柄销位置，将直线往复运动转化为曲柄轴的旋转扭矩输出。设计过程中首先考虑的是受力均衡性，五个连杆的大端采用共销铰接结构，中心曲柄的偏心距经过反复校核，确保每个活塞的行程完全一致，做功间隔角均匀分布在720度曲轴转角内，让动力输出的平顺性得到保障，避免出现某一缸受力过载导致的偏磨、振动超标问题。

　　外形尺寸方面，整套组件的最大径向轮廓由五个活塞的外止点位置决定，安装时需要匹配对应的星形气缸体安装面，中心曲柄轴的轴向定位台阶需要和曲轴箱的轴承位完全贴合，五个连杆的长度公差控制在微米级，避免因为连杆长度差导致的活塞上下止点位置偏差，进而影响气缸压缩比。设计时特意将中心曲柄的配重块和连杆铰接座做了一体化集成，既减少了零件数量，也能平衡五个活塞往复运动产生的一阶惯性力，降低整机运行时的振动幅值。

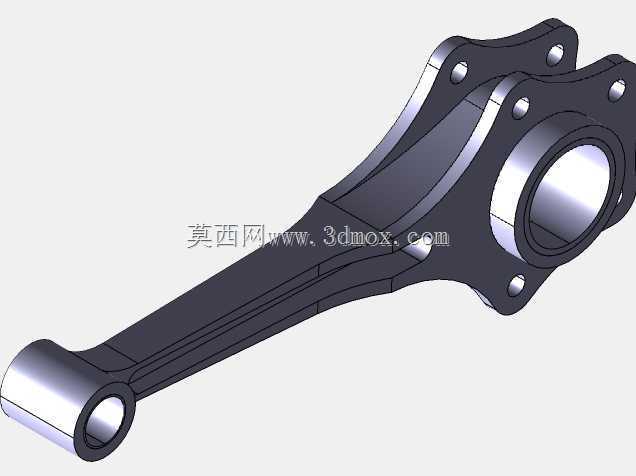

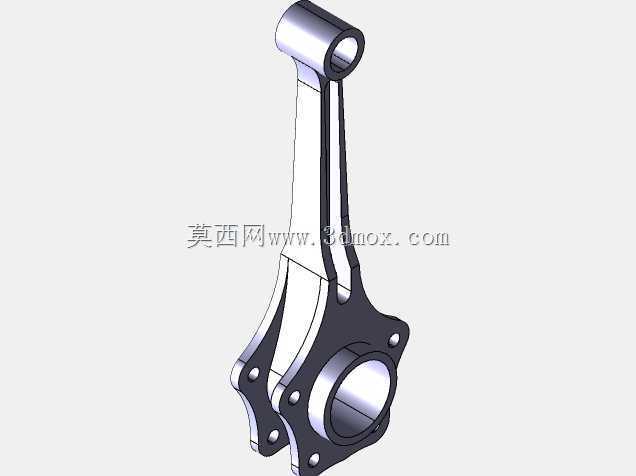

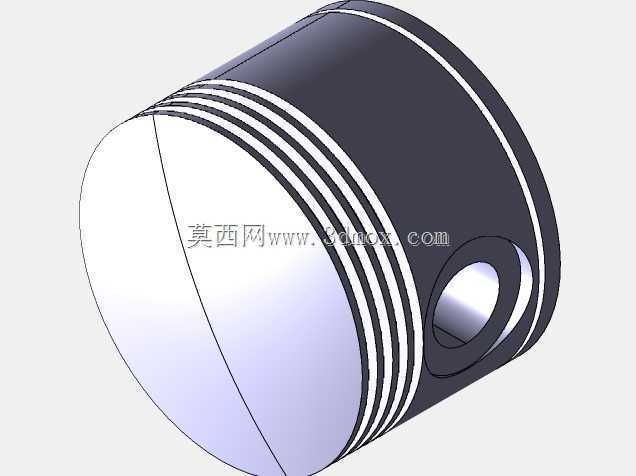

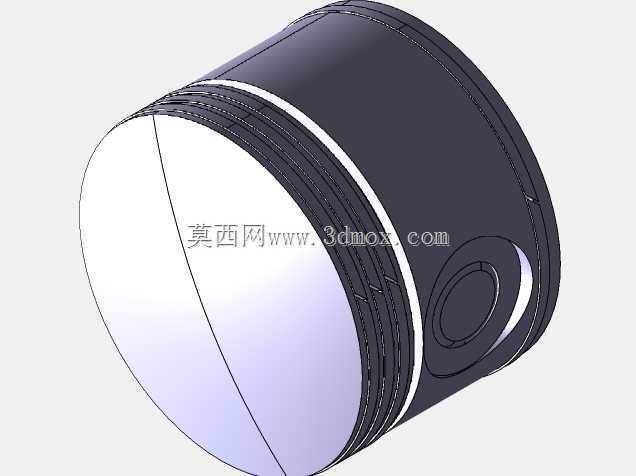

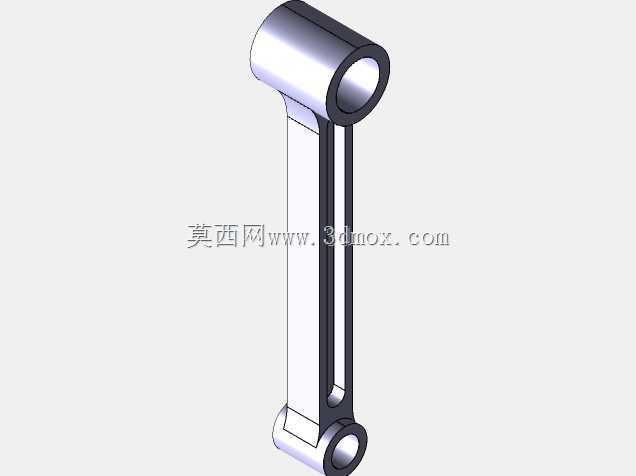

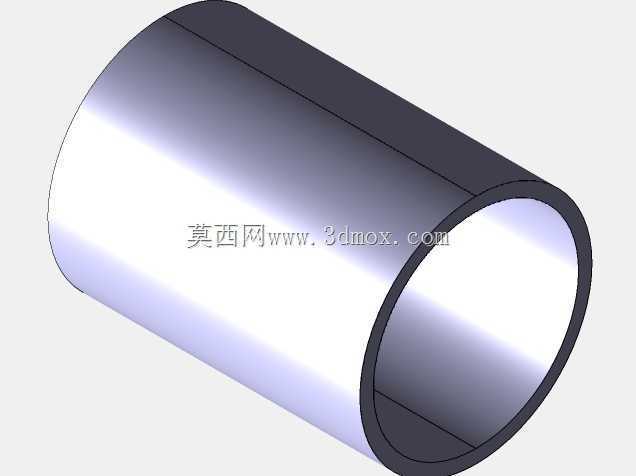

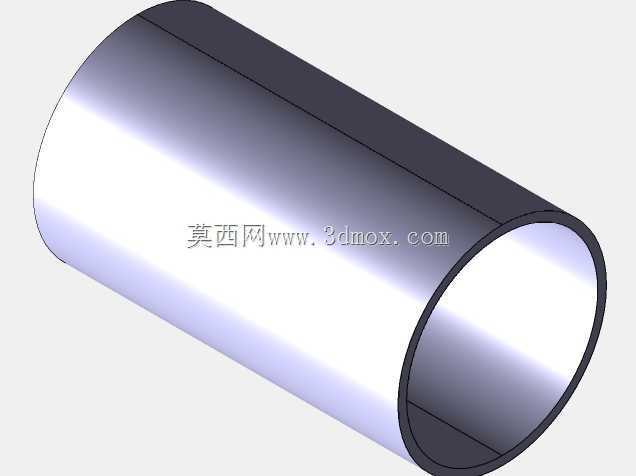

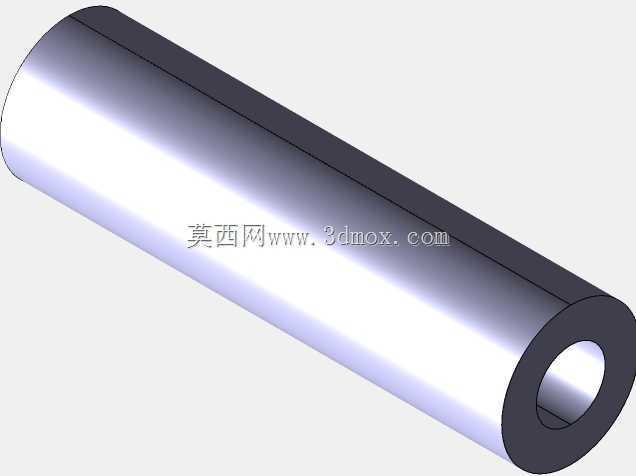

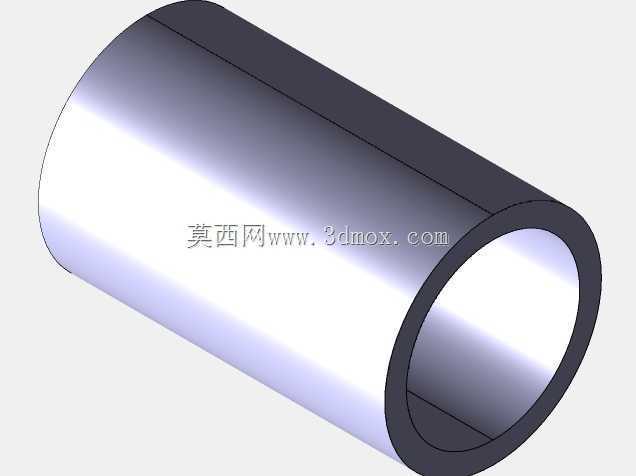

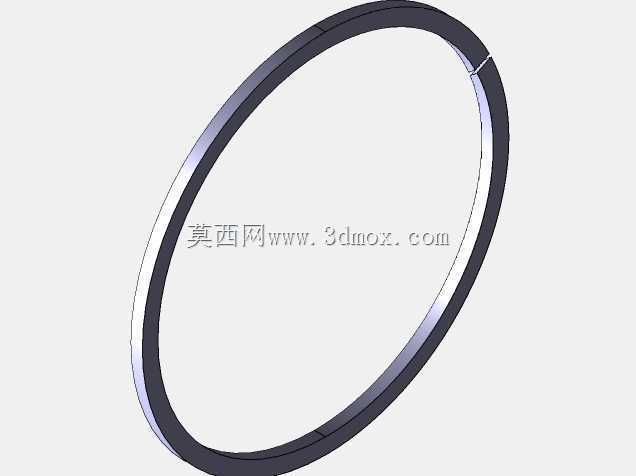

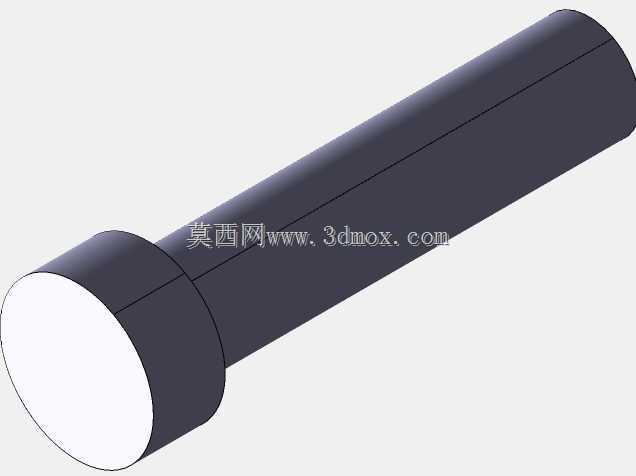

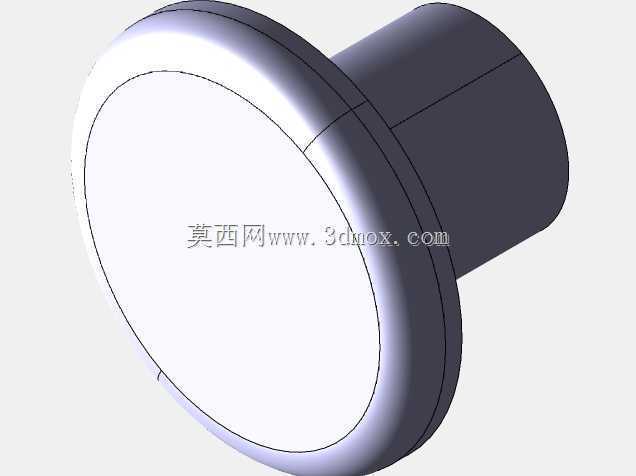

　　从结构细节来看，每个活塞的销座位置都做了加强筋处理，对应连杆小端的衬套安装位预留了足够的润滑通道，连杆大端的铰接面采用剖分结构吗？不，这套五缸径向结构的连杆采用的是一个主连杆带四个副连杆的铰接形式，主连杆大端直接套在曲柄销上，其余四个副连杆通过铰接销连接在主连杆大端的凸耳上，这种结构能进一步缩小中心铰接区域的径向尺寸，让整个动力核心的结构更紧凑。活塞的裙部型线采用了微椭圆设计，适配热态下的气缸变形，避免冷态间隙过大导致的敲缸，热态下又不会出现拉缸问题。

　　安装边界上，中心曲柄轴的输出端需要匹配对应的飞轮或者动力输出法兰，轴向窜动间隙通过曲轴箱两端的推力轴承控制，五个气缸的安装定位止口围绕中心轴呈正五边形分布，每个气缸的中心线都交汇于曲柄轴的中心轴线，安装时需要保证每个气缸的端面跳动量在允许范围内，避免活塞运行时出现偏缸。这套结构的设计逻辑完全服务于径向发动机的风冷特性，因为气缸均匀向外辐射布置，每个气缸都能直接接触到迎面气流，不需要复杂的水冷管路，在轻量化要求高、维护条件有限的应用场景下，这种结构的可靠性优势非常明显。

　　在实际建模过程中，每个零件的配合公差都经过了严谨推演，活塞和气缸的配合间隙、连杆大小端的铰接间隙、曲柄销和连杆大端的配合间隙都按照内燃机设计的标准规范取值，所有的圆角过渡位置都做了应力释放处理，避免应力集中导致的零件疲劳断裂。尤其是连杆杆身的截面采用了工字型设计，在保证结构强度的前提下尽可能降低往复运动质量，减少惯性力带来的载荷冲击。五个活塞的重量差控制在极小范围内，装配时不需要额外做过多的配重调整就能保证运转平稳。

　　不同于多排径向发动机的复杂结构，这套单排五缸的径向组件结构更简单，维护难度更低，非常适合小型动力场景使用，比如小型无人机的重油动力、轻型运动飞机的动力单元，甚至部分小型农用机械的特种动力改装，都能看到这类结构的应用。其紧凑的结构让整机的迎风面积更小，风阻更低，同时星型布局的重心更靠近曲轴中心，整机的动平衡更容易调校，对于需要轻量化、高可靠性动力的场景来说，这种结构的适配性非常强。
