径向发动机连杆组件三维结构设计

　　在航空活塞动力、小型通用航空动力以及早期星形内燃机的结构体系中，连杆组件是承接活塞往复运动与曲轴旋转输出的核心传力构件，其结构合理性直接决定整机的动力传递效率、运行可靠性与服役寿命。不同于直列发动机的并列连杆布局，径向发动机的连杆需要围绕中心曲轴呈放射状布置，单根主连杆需要同时对接多根副连杆的铰接载荷，这对连杆本身的结构刚度、铰接位同轴度、大端与小端的形位公差控制都提出了区别于常规内燃机连杆的设计要求。

　　从实际应用场景来看，这类连杆组件多用于星型布局的活塞式航空发动机、小型轻量化的径向布局内燃机，部分特种作业的小型动力单元也会采用这类结构，依靠径向布置的气缸实现小排量下的高功率密度输出，同时缩短整机轴向尺寸，适配对动力单元轴向安装空间有严格限制的设备场景。在实际运行过程中，连杆需要承受活塞做功行程传递来的爆发压力，同时要克服活塞往复运动产生的惯性力，还要在多缸交替做功的过程中承受周期性的交变载荷，这就要求连杆本身的结构在保证足够强度的前提下，尽可能降低自身重量，减少往复惯性力带来的额外载荷损耗。

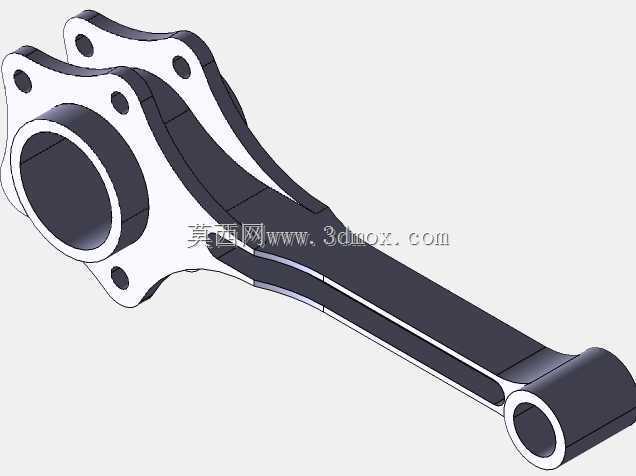

　　从结构设计思路来看，该连杆采用了分体式大端与整体式杆身结合的结构，大端设置有多个均匀分布的螺栓连接孔，用于实现连杆盖与杆身的刚性连接，保证大端轴瓦与曲轴曲柄销的配合精度，避免运行过程中出现连接松动导致的轴瓦偏磨。杆身采用了工字形截面的结构设计，这种截面形式可以在同等材料用量的前提下，大幅提升杆身的抗弯与抗扭刚度，适配径向发动机连杆在运行过程中承受的复杂交变弯矩，同时有效降低杆身自身重量，减少往复运动的惯性载荷。小端采用整体式圆环结构，用于安装活塞销，承接活塞传递来的轴向推力，小端与杆身的过渡位置采用大圆弧过渡设计，避免应力集中导致的疲劳断裂，这一细节设计直接决定了连杆在高转速工况下的疲劳寿命。

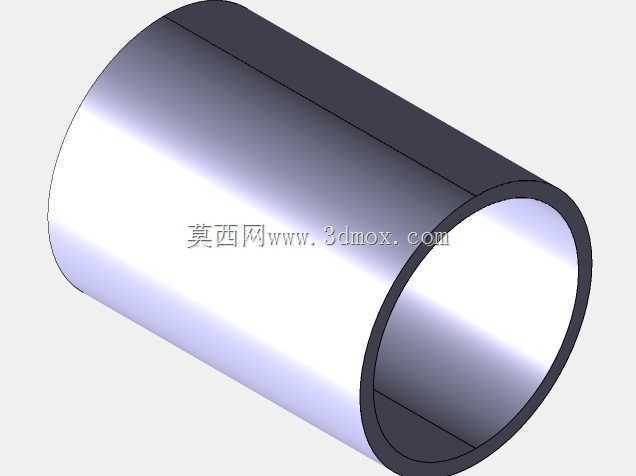

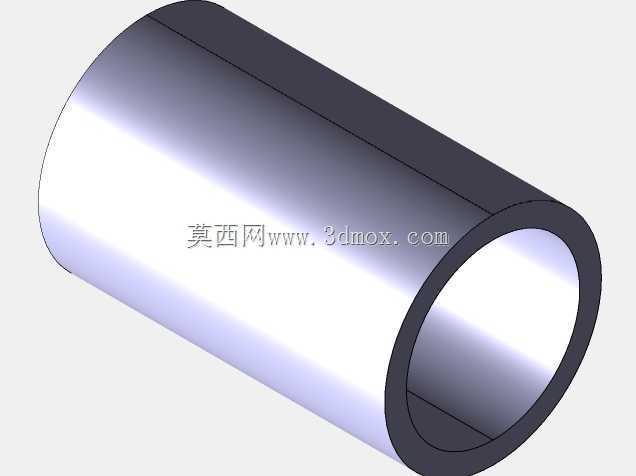

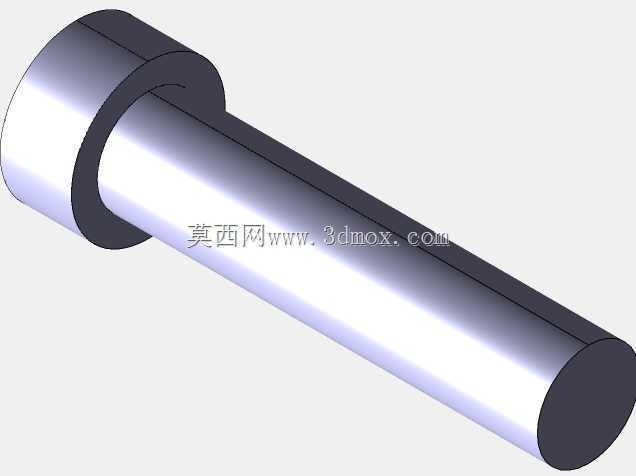

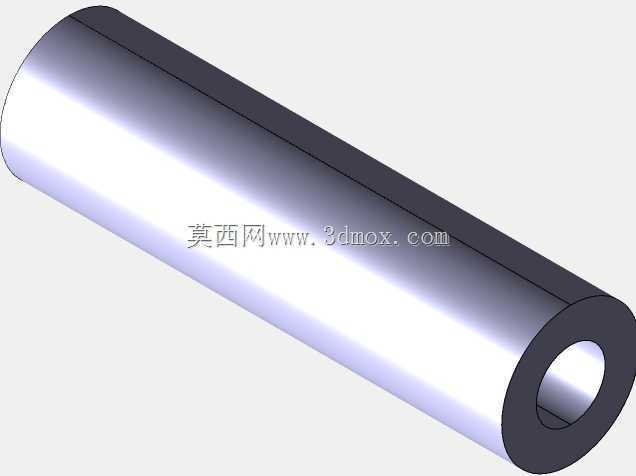

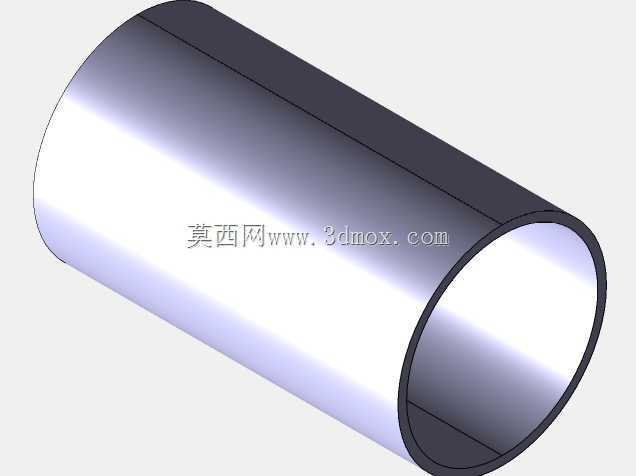

　　在安装边界与尺寸控制层面，大端的内孔直径需要与曲轴曲柄销的直径保持严格的间隙配合，配合公差通常控制在IT5-IT6级，保证轴瓦安装后可以形成稳定的润滑油膜，避免出现干摩擦导致的烧瓦故障。大端端面的连接孔采用节圆均匀分布的设计，孔位的位置度公差需要控制在0.02mm以内，保证连杆盖安装后大端内孔的圆度不受连接应力的影响。杆身的长度尺寸需要严格匹配活塞行程与曲轴偏心距的设计参数，保证活塞到达上止点时的燃烧室余隙高度符合设计要求，避免出现活塞碰撞气门或者气缸盖的故障。小端内孔的直径需要与活塞销的外径匹配，通常采用过渡配合或者小间隙配合，保证活塞销可以在小端孔内灵活转动，同时避免过大的间隙导致的活塞销敲击异响。

　　从结构细节来看，杆身与大端、小端的过渡区域都做了变截面的圆滑过渡，没有尖锐的棱角，一方面是为了降低应力集中系数，提升连杆的疲劳强度，另一方面也便于锻造或者机加工过程中的金属流线连续，避免加工过程中出现应力残留。大端连接孔的位置设置了凸台结构，用于增加螺栓连接位置的局部刚度，避免螺栓拧紧时出现局部变形导致的孔位错位。杆身表面的减重设计并没有采用过多的镂空结构，而是通过截面形状的优化实现重量控制，这是因为径向发动机连杆承受的载荷方向更为复杂，过多的镂空会破坏杆身的整体刚度，反而容易在交变载荷下出现结构失效。

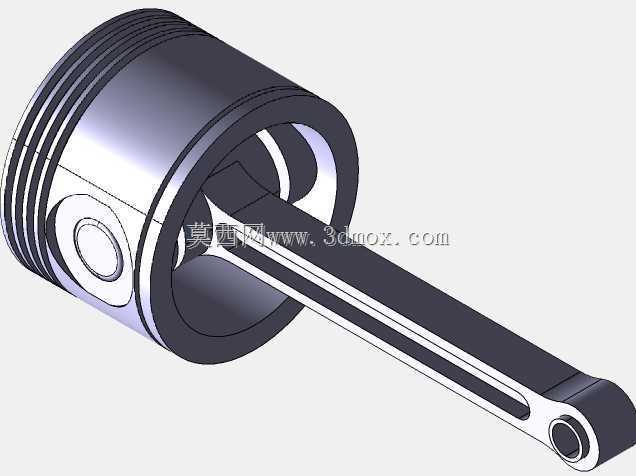

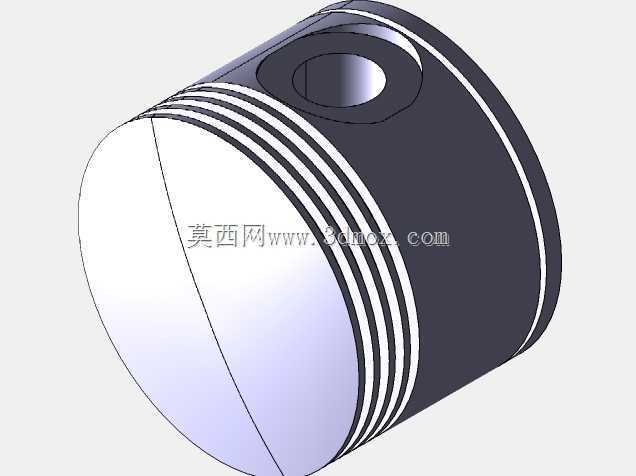

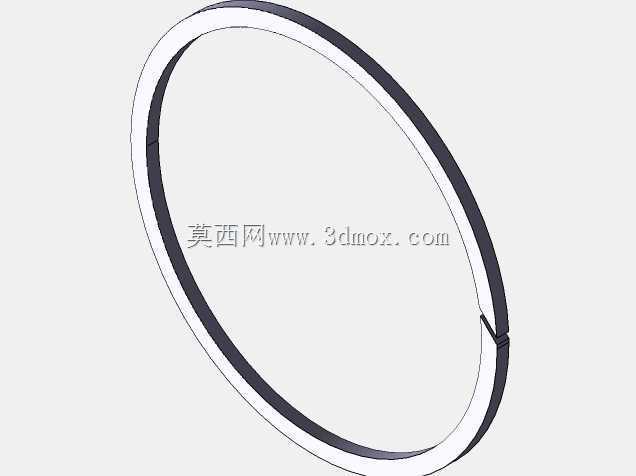

　　在实际装配过程中，这类连杆需要先将小端与活塞通过活塞销连接，再将大端与曲轴的曲柄销对接，安装连杆盖时需要按照规定的扭矩顺序分次拧紧连接螺栓，保证大端内孔的圆度符合要求，同时要检查连杆的轴向间隙，保证连杆在曲轴上可以灵活转动，没有卡滞现象。在运行过程中，连杆大端与小端的润滑油道需要保持通畅，依靠曲轴内部的油道将压力润滑油输送到连杆大端的轴瓦位置，再通过杆身内部的油道将润滑油输送到小端的活塞销位置，保证各个铰接位置都能得到充分的润滑，降低摩擦损耗。

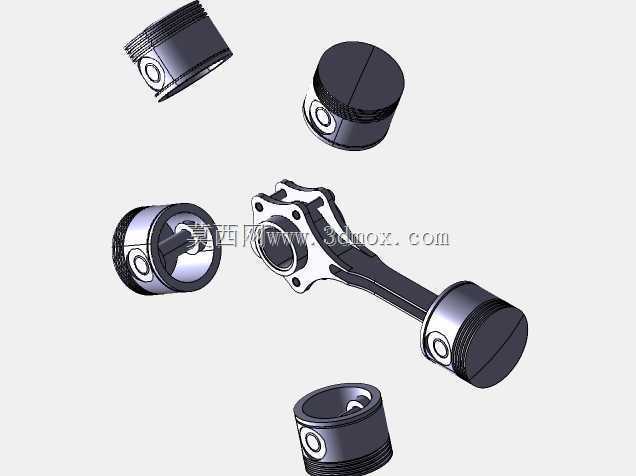

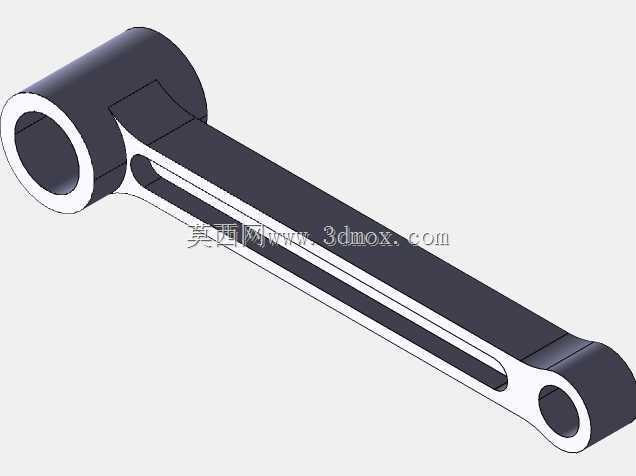

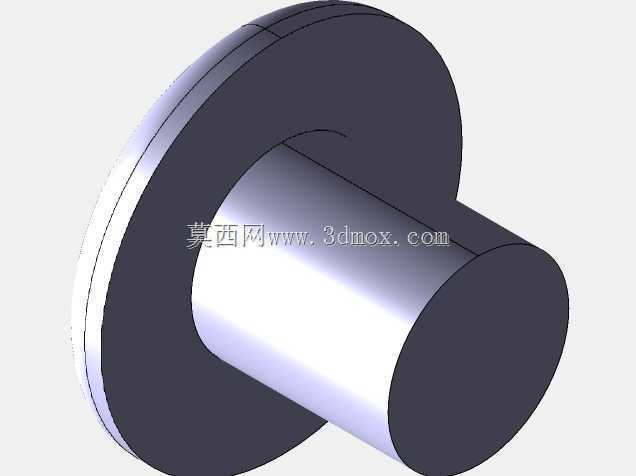

　　不同于常规直列发动机的连杆，径向发动机的主连杆还需要在大端位置设置副连杆的铰接凸台，用于连接其他气缸的副连杆，这就要求主连杆的大端结构具备更高的刚度，避免多个副连杆同时传递载荷时出现大端变形，影响曲轴与轴瓦的配合精度。本次展示的连杆结构，正是针对径向发动机的特殊载荷工况设计，各个连接位的尺寸、截面形状、过渡结构都经过了载荷校核，既满足了高强度的传力需求，又实现了轻量化的设计目标，可以直接用于径向发动机的结构设计参考、装配工艺验证以及教学演示场景，帮助结构设计人员快速理解径向发动机连杆的布局逻辑与设计要点，缩短同类产品的开发周期。
