径向发动机主连杆结构三维设计

　　在航空活塞动力、老式星形内燃机以及部分小型特种动力装置的径向发动机结构中，主杆是整个曲柄连杆机构里承担核心动力传递的关键构件，和普通直列发动机的连杆不同，径向发动机的多根副连杆会铰接在主杆的大头端凸缘上，因此主杆的结构设计直接决定了整台动力装置的运行可靠性与动力输出平顺性。从实际应用场景来看，这类主杆普遍应用在星型布局的活塞航空发动机、大排量固定式燃气机组以及部分复刻的老式航运动力单元中，工作过程中需要同时承接多个气缸交替做功产生的交变冲击载荷，还要把活塞的往复直线运动转化为曲轴的旋转扭矩输出，受力状态远比普通单缸连杆复杂。

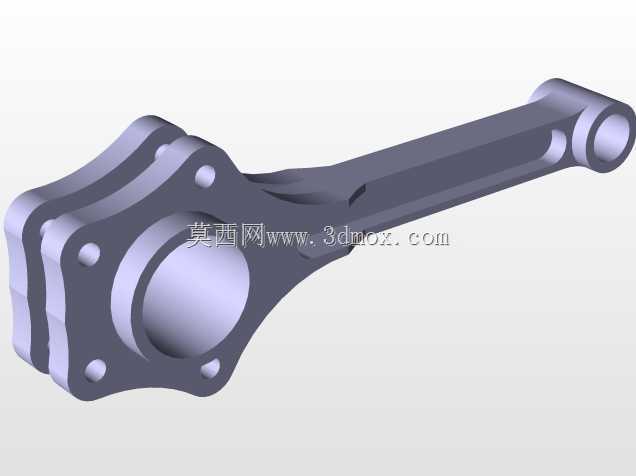

　　从功能特性上看，该主杆的大头端采用了分体式凸缘结构，端面上均匀分布的多个螺栓孔用于安装紧固盖，同时预留了副连杆铰接销的安装位，能够匹配径向发动机一圈布置的多个气缸的连杆铰接需求，保证各个气缸的活塞运动相位符合设计的点火顺序；杆身采用了工字形变截面设计，在保证整体抗弯、抗扭刚度的前提下尽可能降低了构件自身的往复运动质量，减少曲轴运转过程中的惯性载荷，小头端的整圆衬套安装位用于连接活塞销，表面做了加厚处理来应对活塞销传递来的高频交变挤压应力。

　　设计过程中首先要匹配的是安装边界约束：大头端的内孔尺寸需要和曲轴的曲柄销直径做过渡配合，端面的螺栓孔分布圆直径要和紧固盖的孔位完全对齐，副连杆铰接销的安装孔位置需要根据气缸数量、缸径行程参数做精确的相位角计算，保证各个活塞到达上止点的位置误差控制在允许的公差范围内；杆身的长度需要严格匹配活塞行程与曲轴回转半径的几何关系，避免活塞运行到上下止点时出现撞缸或者余隙容积超标的问题；小头端的内孔直径要匹配对应规格的活塞销外径，外圆的加厚尺寸要满足活塞销座的安装宽度要求，避免装配后出现轴向窜动。

　　建模过程中需要重点关注几个应力集中的区域：大头端和杆身的过渡圆角位置，在交变载荷作用下容易出现疲劳裂纹，因此圆角半径需要根据材料的疲劳极限做优化，不能为了结构紧凑过度缩小圆角；杆身的工字形截面壁厚要经过刚度校核，保证在最大爆发压力工况下的弯曲变形量不会导致连杆轴瓦出现偏磨；各个铰接孔的表面粗糙度、形位公差要求都需要在模型特征里做明确标注，方便后续加工过程中控制精度，大头端的结合面需要做平面度要求，保证装配后轴瓦的压紧力均匀，不会出现漏油或者轴瓦松动的问题。

　　实际装配时，主杆需要先和曲轴曲柄销完成装配，之后依次将各个副连杆通过铰接销连接到主杆大头的凸缘孔位上，再逐一安装活塞组件，整个过程中需要保证主杆的轴向定位间隙符合设计要求，避免运转过程中出现轴向窜动碰擦曲轴箱内壁；在运行过程中，主杆内部的润滑油道需要连通曲轴的油道，将压力润滑油输送到小头衬套和各个副连杆的铰接销位置，保证各个摩擦副都能得到充分润滑，因此建模时也需要预留出对应的油道孔位，油道的走向要避免出现直角转弯，减少润滑油流动的阻力，同时油道孔的位置要避开应力集中的高负荷区域，防止油道孔周边出现应力开裂。

　　和普通直列发动机连杆相比，径向发动机主杆的大头结构复杂度更高，需要同时兼顾自身和曲轴的连接、多根副连杆的铰接两个核心功能，因此在结构设计时需要做多次的有限元受力仿真，模拟不同气缸点火做功时主杆各个位置的应力分布，对高应力区域做局部加厚处理，对低应力区域做适当的挖空减重，在保证结构强度满足全工况载荷要求的前提下，尽可能降低构件的自身重量，减少曲轴旋转时的不平衡量，降低发动机运转过程中的振动水平。
