可调节宽度螺钉压紧式工件固定夹具

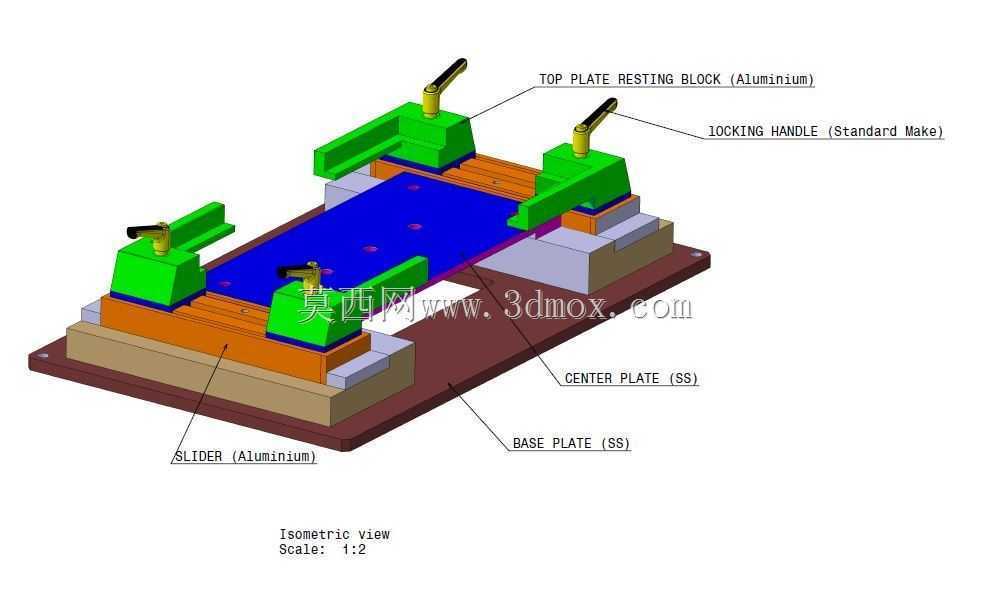

　　在交流稳压器的铁芯、绕组基座等板类零部件的机加工、装配工序中，这类可调节宽度的螺钉固定夹具是产线工位上适配性极强的工装载体，区别于定制化的单件专用夹具，它不需要针对每一批次不同宽度的工件重新制作工装基座，能覆盖一定尺寸区间内的矩形板类零件装夹需求，大幅降低中小批量生产环节的工装制备成本与换型等待时间。从结构组成来看，整套夹具以碳钢材质的底座板作为安装承载基础，底座板上预留了与机床工作台T型槽匹配的安装孔位，安装时可通过T型螺栓直接固定在铣床、钻床或者装配工作台的台面上，底座的平面度、平行度公差控制在0.05mm以内，保证装夹基准的稳定性。底座上方设置的碳钢材质中间板，是滑动组件的导向承载结构，

　　两侧的铝制滑块可以沿着中间板的导向槽做横向滑移，滑块的导向面做了硬质阳极氧化处理，降低长期往复滑动带来的磨损量，避免间隙过大导致的装夹定位偏移。每个滑块上方都安装了铝制的顶板靠块，配合带标准锁紧手柄的螺钉压紧结构，当工件放置在中间板的承载面上后，先调整两侧滑块的位置，让顶板靠块贴合工件的侧边完成宽度方向的定位，再扳动锁紧手柄，通过螺钉的进给压力将工件牢牢压在承载面上，四个压紧点位均匀分布在工件的两侧边缘，既保证压紧力足够抵消加工过程中的切削力、装配敲击力，又不会因为压紧点过于靠近工件中部导致薄壁类板件产生压装变形。设计这套夹具的时候，首先考虑的是现场加工的换型效率，传统的固定宽度夹具每次更换不同规格的稳压器板件，都要重新拆装定位块、

　　重新打表找正，单次换型往往要耗费二十分钟以上，而这套可调结构只需要松开两侧的锁紧手柄，滑动滑块适配工件宽度后再锁紧，整个过程不超过三分钟，对于多品种小批量的稳压器零部件生产场景来说，能有效提升设备的实际稼动率。其次是材质的匹配选择，与工件直接接触的滑块、顶板靠块采用铝合金材质，硬度比常见的冷轧钢板、硅钢叠片工件更低，装夹过程中不会刮伤工件的表面涂层或者叠片边缘，避免影响后续的铁芯装配绝缘性能；而承载受力的底座板、中间板采用碳钢材质，保证整套夹具的刚性，在反复装夹、承受切削载荷的过程中不会产生形变，长期使用的精度保持性更好。从安装边界尺寸来看，这套夹具的底座板长宽尺寸适配常规中小型立式钻床、台式铣床的工作台安装范围，

　　不需要对现有设备的工作台做额外改造，滑块的最大滑移行程可以覆盖宽度从100mm到350mm区间的矩形板类工件，压紧螺钉的行程可以适配厚度从10mm到80mm的工件装夹，基本覆盖了常规中小功率交流稳压器的板类基座、铁芯安装板的全尺寸规格。实际使用过程中，操作人员只需要先将夹具固定在设备工作台上，首次安装时打表找正底座的基准边与设备进给方向的平行度，后续换型就不需要重复找正基准，只需要调整滑块位置即可；压紧手柄采用标准件，长期使用出现磨损后可以直接替换同规格的标准锁紧手柄，不需要专门定制配件，降低了工装的后期维护成本。另外，夹具的所有滑动面都预留了润滑脂注油孔，日常维护时只需要定期注入少量润滑脂，就能保证滑块滑动顺畅，不会出现卡滞、锁紧偏移的问题；底座板的边缘做了倒角处理，避免操作人员上下工件时被锐边划伤，符合生产现场的安全操作要求。在钻削稳压器安装板的接线孔、固定孔工序中，这套夹具的压紧稳定性可以保证孔位的位置度公差控制在0.1mm以内，满足后续元器件装配的同轴度要求，不会出现因为装夹松动导致的孔位超差、工件报废问题；在铁芯叠片的预压紧装配工序中，均匀分布的四个压紧点可以保证叠片各位置的压紧力一致，避免叠片错位导致的铁芯损耗超标问题。
