手动快夹式钻孔定位工装夹具结构

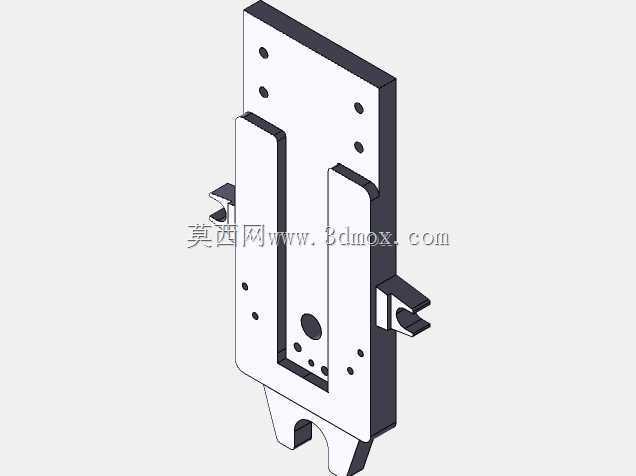

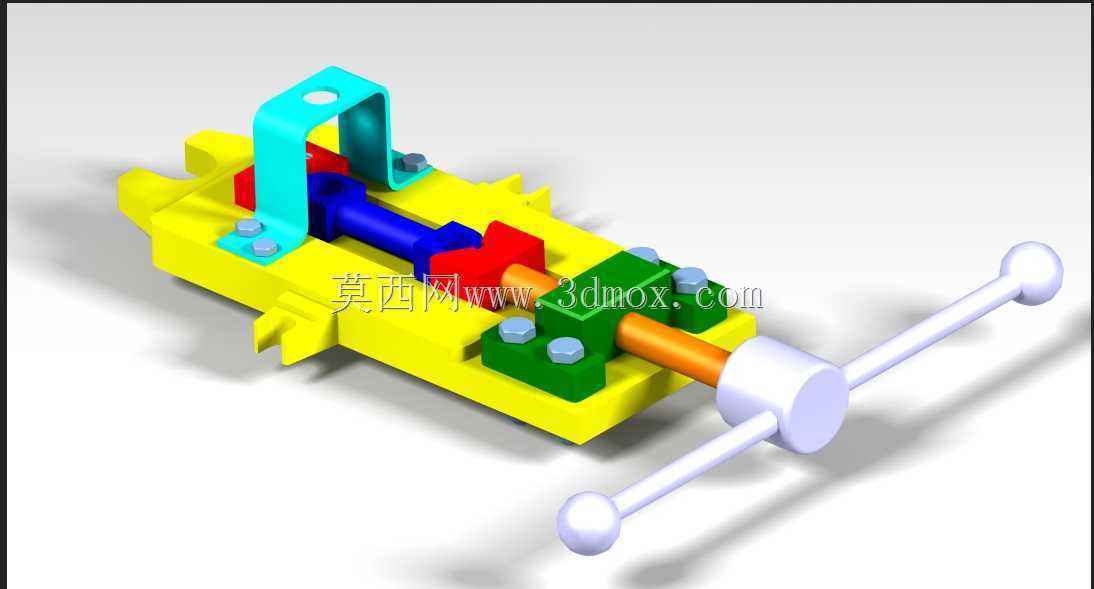

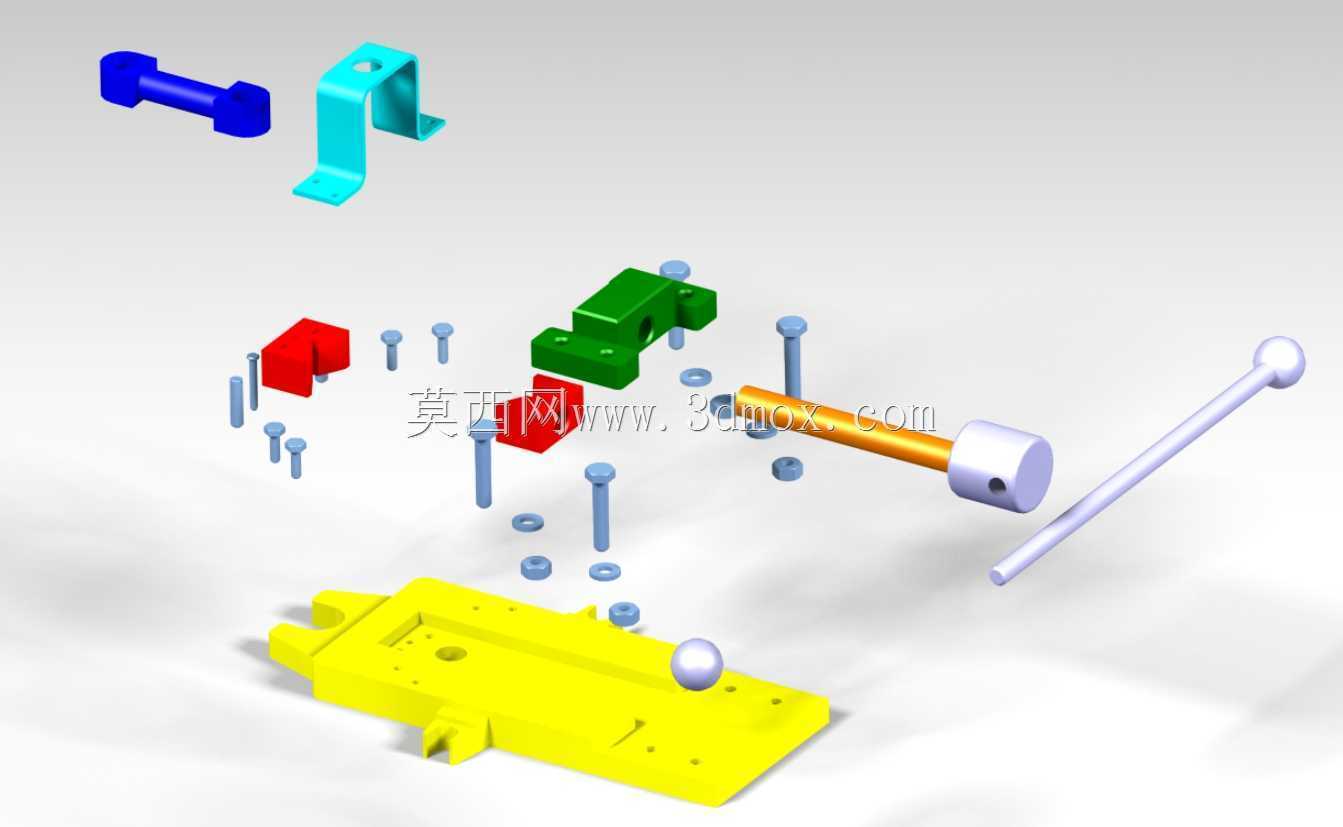

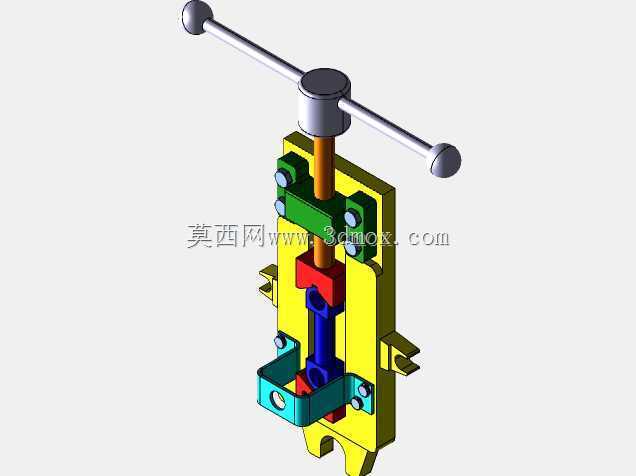

　　在常规小批量零件的钻削加工场景里，这类手动夹紧的钻孔夹具主要承担工件定位、装夹固定的作用，避免钻孔过程中工件出现位移、振颤，保障孔位的位置度、孔径尺寸稳定性，相比通用台虎钳装夹，这类专用夹具不需要反复找正工件位置，能大幅缩短单件装夹辅助时间，降低对操作工人的找正技能要求。从结构组成来看，整套夹具以黄色的夹具体作为基础承载件，所有功能组件都集成安装在夹具体的基准平面上，夹具体底部预留了和机床工作台T型槽匹配的安装凸台，安装时可以直接通过T型螺栓完成夹具在钻床工作台面上的固定，不需要额外制作转接板，安装边界控制在小型台钻的工作台有效行程范围内，适配绝大多数台式钻床、小型立式钻床的加工空间。夹紧执行部分采用了多组模块化的压块结构，

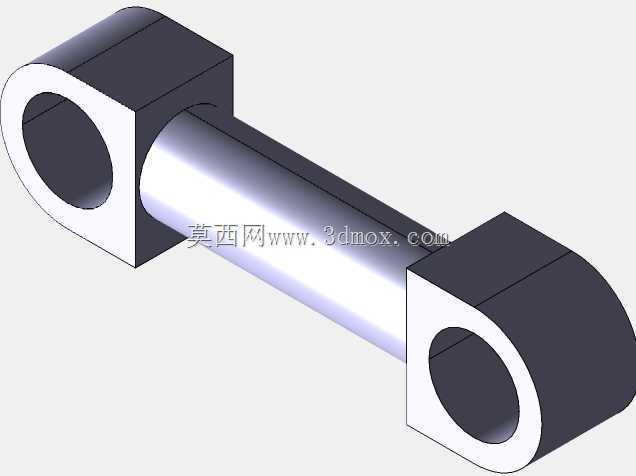

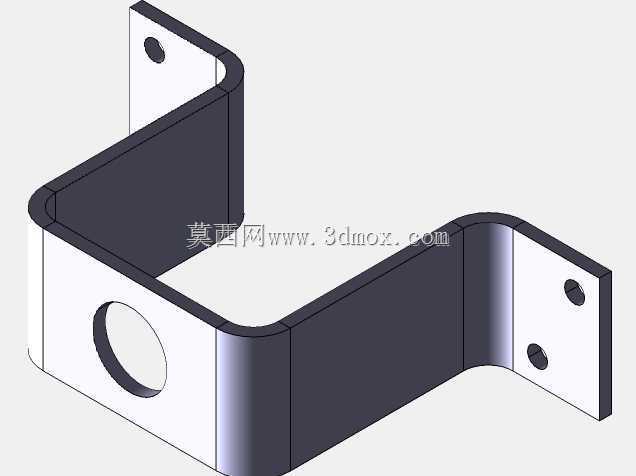

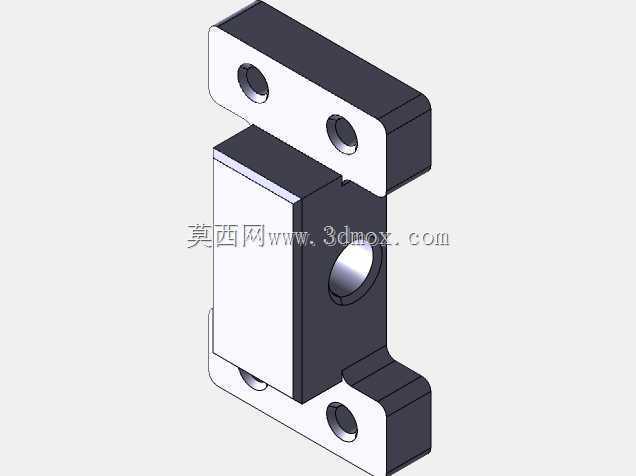

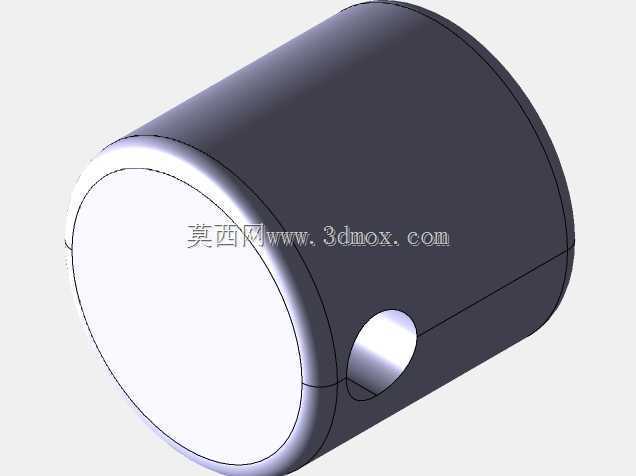

　　青色的立式弯板压块负责工件Z向的压紧限位，通过内六角螺栓调整压块的压紧高度，可以适配不同厚度的工件装夹需求；绿色的侧装压块组配合蓝色的传动推杆，实现工件侧向的定位与夹紧，橙色的传动杆连接末端的白色手动操作手柄，操作时扳动手柄即可通过内部的连杆传动结构带动侧压块同步进给，完成工件的侧向夹紧，松开时反向扳动手柄即可带动压块快速退回，方便工件取放，整个夹紧行程控制在15mm以内，既满足常规小型零件的装夹让位需求，也避免了空行程过长导致的操作效率降低。设计过程中优先考虑了夹具的刚性与操作便捷性的平衡，夹具体采用整体式的槽型结构，在减轻整体重量的同时，通过侧边的加强筋结构提升承载刚性，钻孔作业时的切削振动可以通过夹具体整体传导到机床工作台，

　　减少压块位置的振颤幅度，避免钻孔出现扩孔、孔壁粗糙的问题。所有和工件接触的压块端面都做了平整化处理，避免装夹时在工件表面留下压痕，针对不同外形的工件，只需要更换对应形状的压块端头，不需要改动夹具体的主体结构，就能实现不同零件的装夹适配，大幅提升了夹具的复用性。定位基准的设计上，夹具体上的定位凸台和工件的工艺缺口匹配，装夹时只需要将工件靠紧定位面，即可完成X、Y两个方向的位置定位，不需要额外的测量找正，孔位相对于定位基准的位置公差可以控制在0.1mm以内，满足一般电子五金、小型结构件的钻孔精度要求。操作逻辑上完全适配单人单机的作业模式，工人完成工件放置后，单手即可操作手柄完成夹紧，不需要额外使用扳手等工具锁紧螺栓，

　　整个装夹过程耗时不超过5秒，对于小批量多品种的加工场景，能有效降低工人的劳动强度，提升整体加工效率。夹具的所有活动连接位置都预留了润滑注油孔，长期使用时可以定期加注润滑脂，减少传动部件的磨损，延长夹具的使用寿命，外露的紧固件全部采用标准内六角圆柱头螺钉，维修更换时可以直接采购标准件替换，不需要定制特殊规格的配件，降低后期的维护成本。在安装尺寸的匹配上，整套夹具的总长度包含操作手柄在内控制在400mm以内，宽度不超过150mm，高度不超过120mm，不会占用钻床过多的工作台空间，工作台周边仍然有足够的空间放置待加工工件和成品件，符合车间现场的作业空间布局要求。
