杠杆式液压压紧夹持工装结构设计

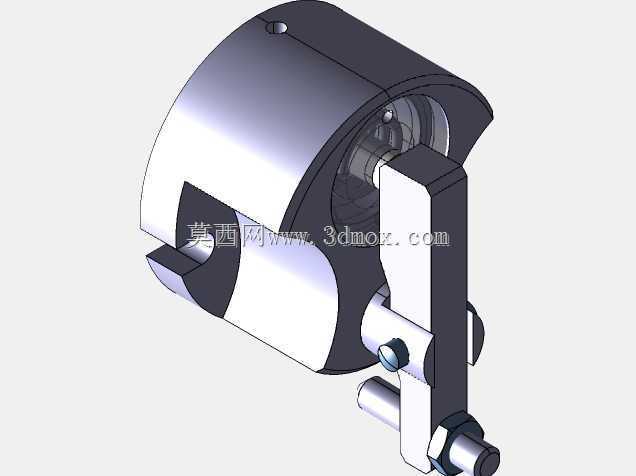

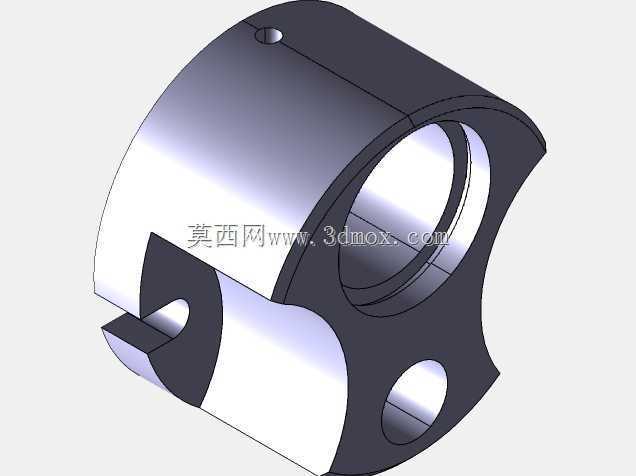

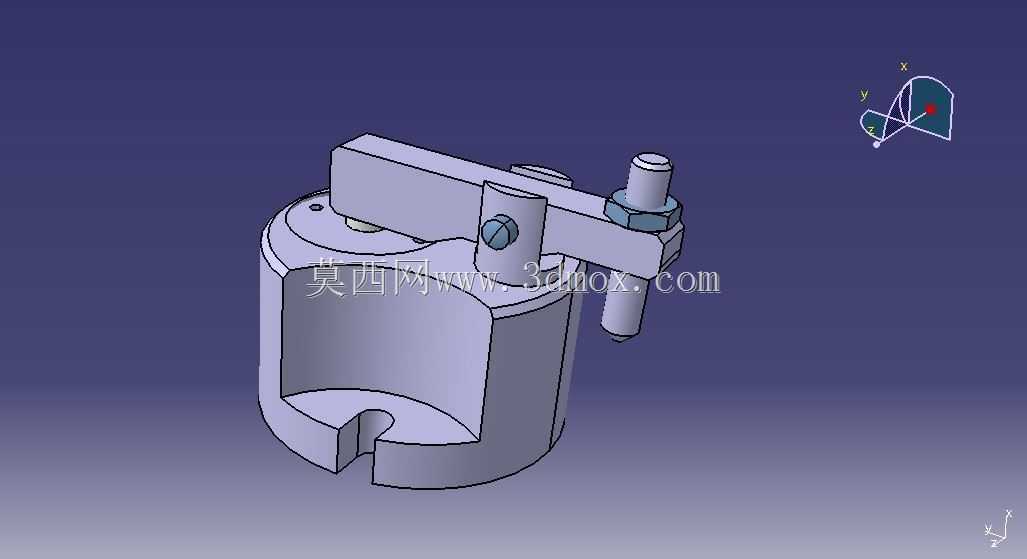

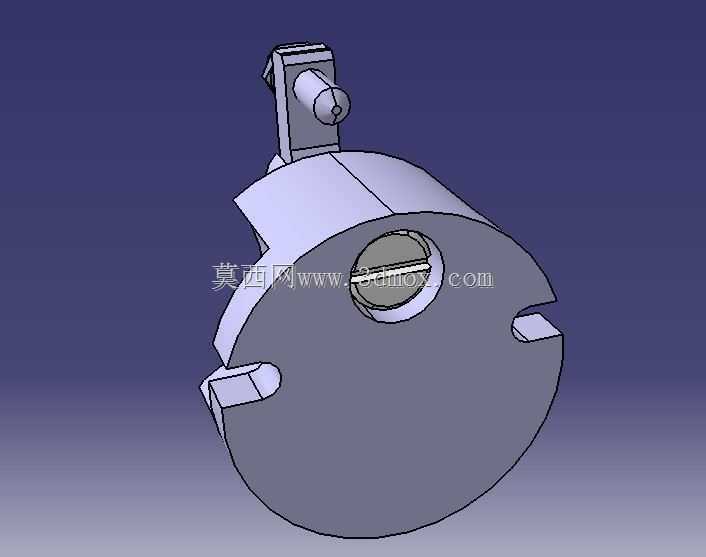

　　在机加工工序的工件装夹环节，这类杠杆式液压压紧结构是小尺寸回转类工件批量加工时常用的工装方案，尤其适配数控车床、外圆磨床的上下料工位，能在保证装夹刚性的前提下，大幅缩短单件装夹的辅助时间。从结构组成来看，底部的筒状基座是整个工装的承载主体，基座内腔做了适配工件外圆的定位止口，侧壁开有轴向缺口，既方便工件快速吊装放入定位腔，也能在压紧动作触发时给基座提供微小的弹性变形余量，避免刚性夹持刮伤工件已加工表面。基座上方横跨的杠杆压臂是核心传力部件，压臂一端通过带肩螺栓铰接在基座顶面的凸台上，作为整个杠杆的回转支点，铰接位置特意做了沉孔设计，将螺栓头部完全埋入压臂内部，避免装拆工件时发生磕碰干涉；压臂的另一端连接压紧执行端，

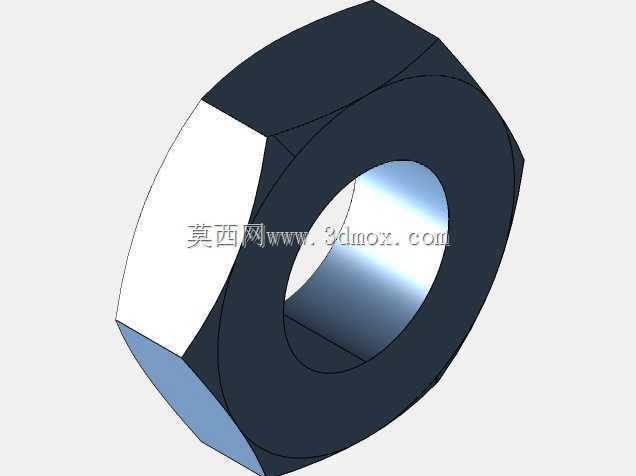

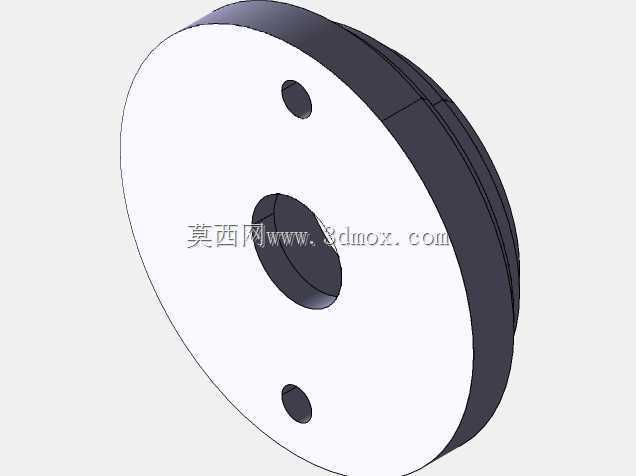

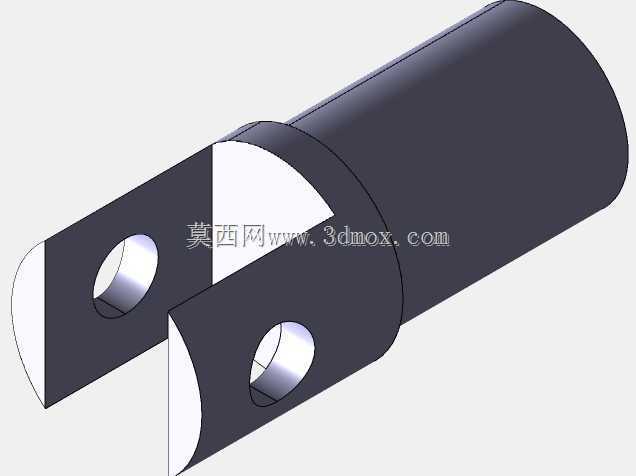

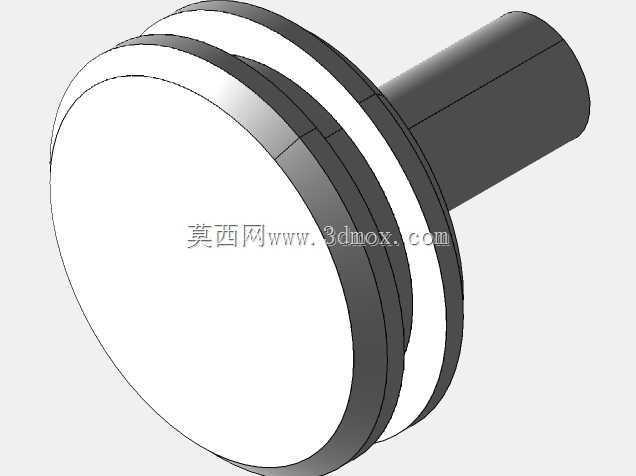

　　下方的压头做了圆弧过渡的接触面，接触工件时能分散压紧应力，不会在工件表面留下压痕，压头与压臂之间采用螺纹连接结构，可根据不同批次工件的高度差微调压头伸出长度，补偿加工累积误差。压臂靠近支点的位置设置了液压驱动的连接端，带六角防松螺母的铰接销轴将液压执行元件的推力传递到压臂上，相比传统的螺旋压紧、偏心轮压紧结构，液压驱动的压紧力输出稳定，可通过系统压力调节精准控制压紧力大小，针对薄壁类工件加工时，能避免压紧力过大导致的工件变形，也不会因为切削过程中的振动出现压臂松脱的问题。从安装边界来看，整个工装的基座外径控制在120mm以内，总高度不超过150mm，可直接通过基座底部的法兰安装孔固定在机床工作台的T型槽上，不需要额外制作过渡连接盘，

　　适配大多数中小型机床的工作台安装尺寸；压臂的最大开合角度可达35度，开口高度足够满足人工或者机械手上下料的空间需求，不会出现工件取放时与压臂发生碰撞的情况。设计过程中特意对杠杆的力臂比做了优化，支点到液压驱动端的距离与支点到压头端的距离比设置为1:2.2，在保证足够压紧力的同时，能降低对液压系统输出压力的要求，配套小排量的液压动力单元即可驱动，适合多工位工装的集群布置。基座的定位腔内壁做了0.8μm的表面粗糙度处理，与工件定位外圆的配合间隙控制在0.02mm到0.05mm之间，既保证工件装入时的顺畅性，也能控制装夹后的定位重复精度，满足半精加、精加工工序的定位要求。压臂的铰接位置加装了自润滑铜套，

　　长期往复摆动过程中不需要频繁加注润滑脂，能减少工装的维护频次，适配批量生产的连续作业场景。在实际应用中，这类工装还可以根据加工工件的外形更换不同结构的压头，比如针对方形工件更换平压头，针对不规则外形工件更换仿形压头，基座的定位腔也可以加装可换定位套，适配不同直径的回转类工件装夹，不需要重新制作整个工装本体，能大幅降低多品种小批量生产的工装制作成本。整个结构没有复杂的异形曲面，所有零部件都采用常规的机械加工工艺即可制作，基座采用45号钢调质处理，压臂采用40Cr材料淬火处理，关键铰接部位做表面硬化处理，整体使用寿命可达3年以上，能承受粗加工时较大的切削载荷，不会出现结构变形或者部件断裂的问题。液压管路的连接位置设置在基座的侧面，采用内螺纹直通接头连接，管路走线沿着基座侧面布置，不会干扰工件的加工区域，也能避免切削液、铁屑对管路接头的冲刷磨损。
