气缸活塞联动铰接安装结构仿真设计

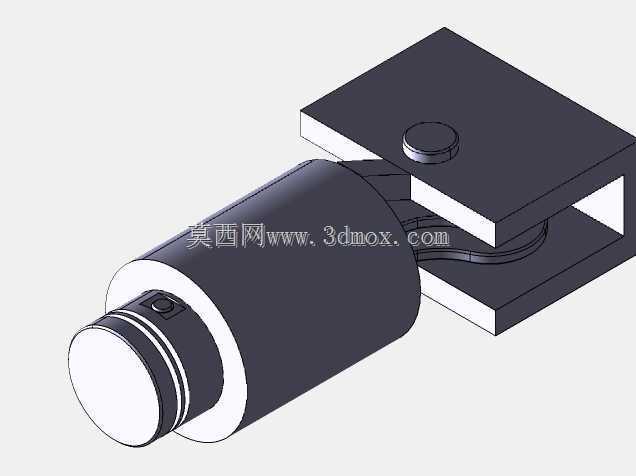

　　这套结构的核心是完成气缸活塞与外部负载的铰接式动力传递，在气动执行场景里，这类结构常出现在自动化产线的工件压紧、工位翻转、短行程直线推料环节，区别于刚性直连的气缸安装形式，铰接端可以抵消安装面的平行度误差，避免活塞杆承受径向弯矩，大幅降低密封件的偏磨概率。从结构组成来看，活塞主体集成在圆柱形缸筒内部，前端伸出的活塞杆端部做了环槽结构，用于安装密封挡圈与导向环，避免活塞在往复运动中出现周向转动；缸体端部的连接耳板与上方的方形安装座通过销轴铰接，安装座上预留了沉头孔位，可直接通过螺栓固定在设备机架的安装平面上，铰接处的销轴配合间隙控制在0.02-0.05mm区间，既保证转动灵活性，又不会因为间隙过大产生传动冲击。

　　设计过程中首先要确认的是活塞的有效行程边界，当活塞运动到上止点时，铰接座的摆角不能超过15度，否则会导致活塞杆与缸筒端盖的导向套发生剐蹭，因此在建模阶段需要提前做运动干涉检查，模拟全行程下的部件位置关系，确认缸体外壁、铰接耳板、安装座三者在极限位置下保留至少2mm的安全间隙。安装尺寸方面，缸筒外径根据推力需求匹配，对应铰接耳板的中心高度要与安装座的铰接孔中心高保持一致，安装座的方形底板边长要覆盖机架上的安装孔位分布，避免螺栓安装时与缸体运动轨迹发生干涉；活塞与缸筒的配合采用基孔制间隙配合，表面粗糙度控制在Ra0.8以下，保证往复运动的顺畅性，减少气动泄漏量。在实际应用场景中，这类带铰接安装的气缸活塞结构，多用于安装空间紧凑、

　　机架加工精度有限的中小型自动化设备上，比如小型装配工位的压头驱动、料道的挡料机构、夹具的夹紧动作输出，相比法兰直连的气缸，铰接结构可以补偿3度以内的安装面角度偏差，降低设备组装时的调校难度，同时在负载受到侧向冲击力时，铰接结构可以通过微小转动卸除部分径向力，保护活塞杆不会因为受弯变形。建模时需要重点关注铰接处的销轴定位结构，销轴端部要设置卡簧槽，通过轴用挡圈限制销轴的轴向窜动，避免运动过程中销轴脱出导致结构失效；活塞上的密封件安装槽尺寸要严格匹配标准密封圈的规格，槽深公差控制在±0.03mm，过深会导致密封压缩量不足产生泄漏，过浅则会增大摩擦阻力加快密封件磨损。另外，缸筒端部的导向套长度要达到活塞杆直径的1.5倍以上，

　　保证活塞杆伸出时的导向精度，减少活塞在缸筒内的偏磨，延长整套气动执行组件的使用寿命。在做运动仿真时，需要模拟不同气压下活塞的运动速度，确认铰接处的转动速度与活塞直线运动速度的匹配关系，避免出现运动卡滞，尤其是在活塞启动和到达行程终点的位置，要预留缓冲结构的安装空间，减少硬接触带来的结构振动。
