探测车前轮毂连接模块结构设计

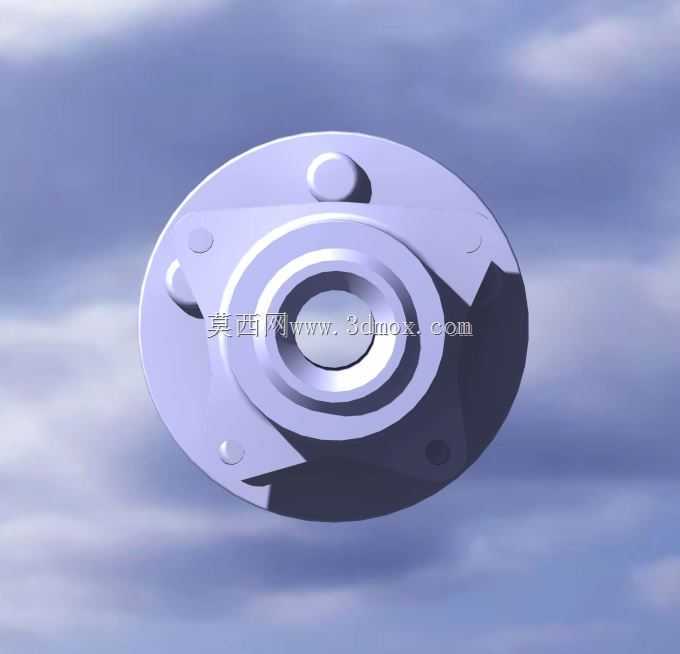

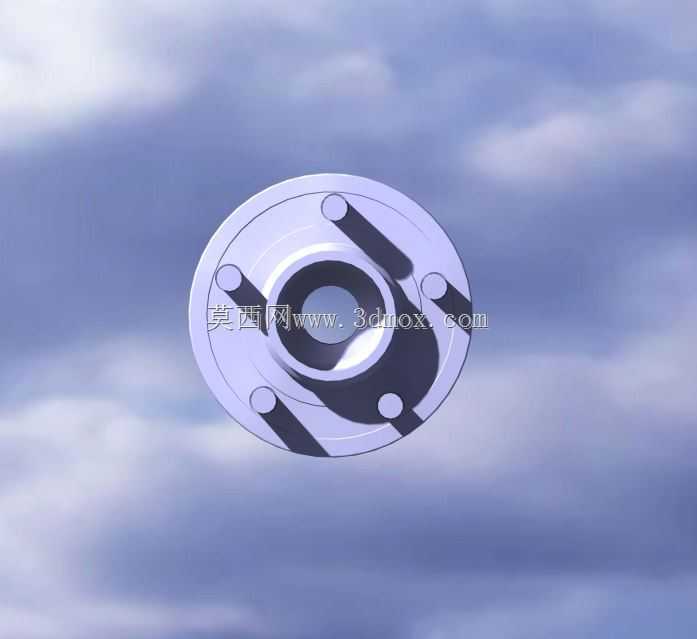

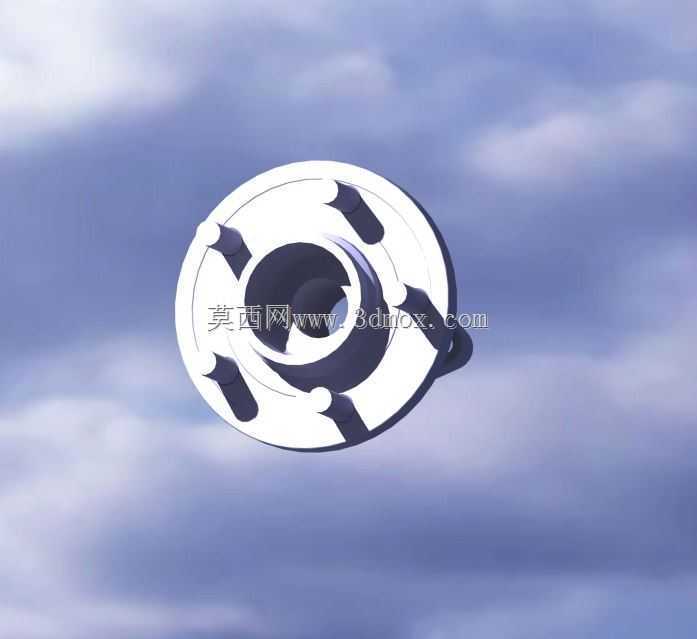

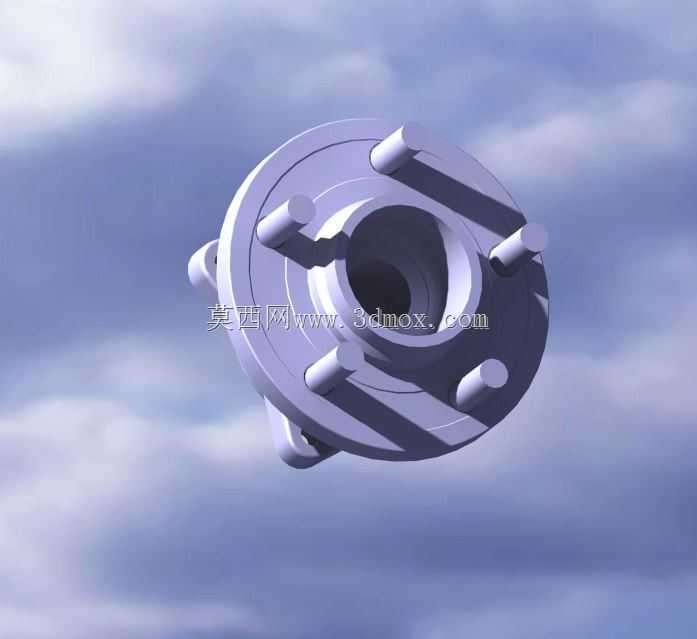

　　该轮边连接模块主要应用于小型地面探测作业车辆的前桥行走系统，作为轮组与悬架转向节之间的核心传力构件，承担整车前部载荷传递、行走扭矩输出以及轮端定位的核心作用，适配非铺装路面的低速探测作业场景，可满足野外崎岖地形下的轮组跳动、转向动作的结构支撑需求。从结构设计逻辑来看，该模块采用一体化法兰式主体结构，中心设置阶梯式通孔，用于匹配轮轴的安装定位，通孔内壁预留轴承安装位，可适配深沟球轴承的压装需求，保证轮组转动过程中的同轴度，降低转动过程中的径向跳动量。法兰端面均匀分布六根圆柱状定位销柱，销柱与法兰主体采用一体式结构设计，避免分体装配带来的连接间隙，销柱端面与轮毂轮辐的安装孔位一一对应，装配时可直接穿入轮辐预留孔位，

　　通过端面压合实现轮辋组件的周向固定，传递行走过程中的驱动扭矩，同时承受车辆转向、颠簸时产生的径向与轴向复合载荷。模块外侧延伸出三个对称分布的挂耳式连接支脚，支脚位置经过受力仿真优化，对应前桥转向节的安装点位，支脚上预留螺栓过孔，可通过高强度螺栓与转向节实现刚性连接，支脚与法兰主体的过渡位置设置圆弧加强结构，降低应力集中系数，避免极限载荷下的结构断裂风险。从安装边界来看，该模块的轴向安装尺寸经过紧凑化设计，不会占用过多轮边空间，可适配直径120mm以内的小型轮辋组件，中心通孔的直径可匹配直径20mm的轮轴安装需求，六根定位销柱的分布圆直径控制在80mm，销柱直径10mm，伸出长度15mm，可保证与轮辐连接时的接触面积足够，

　　传递扭矩时不会出现销柱剪切失效的问题。在实际作业场景中，探测车需要在碎石、浅滩、草甸等复杂非铺装路面行进，轮边模块会持续受到路面传来的冲击载荷，该结构的一体式设计避免了多零件装配带来的累积误差，同时法兰主体的厚度经过受力校核，在满足轻量化要求的前提下，可承受3倍于整车前部静载荷的冲击载荷，不会出现塑性变形。设计过程中针对轮端转动的同轴度要求，对中心轴承位的圆柱度公差设定为0.02mm，定位销柱的位置度公差控制在0.05mm以内，保证轮组安装后转动顺畅，不会出现偏磨、卡滞的问题。模块的材质适配可选用高强度铝合金或者工程塑料，铝合金材质可满足重载探测场景的强度需求，工程塑料材质可满足轻量化、低载荷的室内探测场景需求，

　　两种材质的结构收缩率都在设计阶段做了预留，可直接适配注塑或者铸造成型工艺，减少后续机加工的工序量。从功能特性来看，该模块集成了轮组定位、扭矩传递、转向连接三个核心功能，无需额外设计转接零件即可完成轮组与前桥的装配，减少了轮边结构的零件数量，降低装配复杂度，同时也减少了故障点，提升探测车在野外作业时的结构可靠性。在轮组跳动过程中，该模块的支脚连接结构可允许一定角度的摆动余量，配合悬架的减震动作，吸收路面传来的冲击，避免硬连接带来的结构损伤。针对探测车可能遇到的转向动作，法兰端面的销柱连接结构可承受转向时的横向剪切力，保证轮组在转向过程中不会与连接模块出现相对位移，转向动作传递精准，不会出现转向虚位。
