内燃机活塞连杆组件装配结构设计

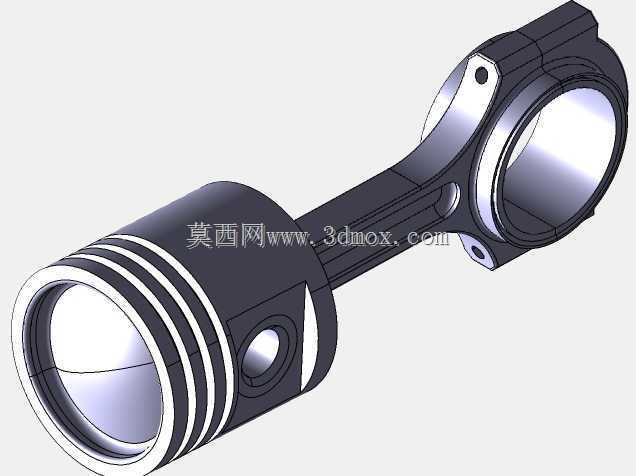

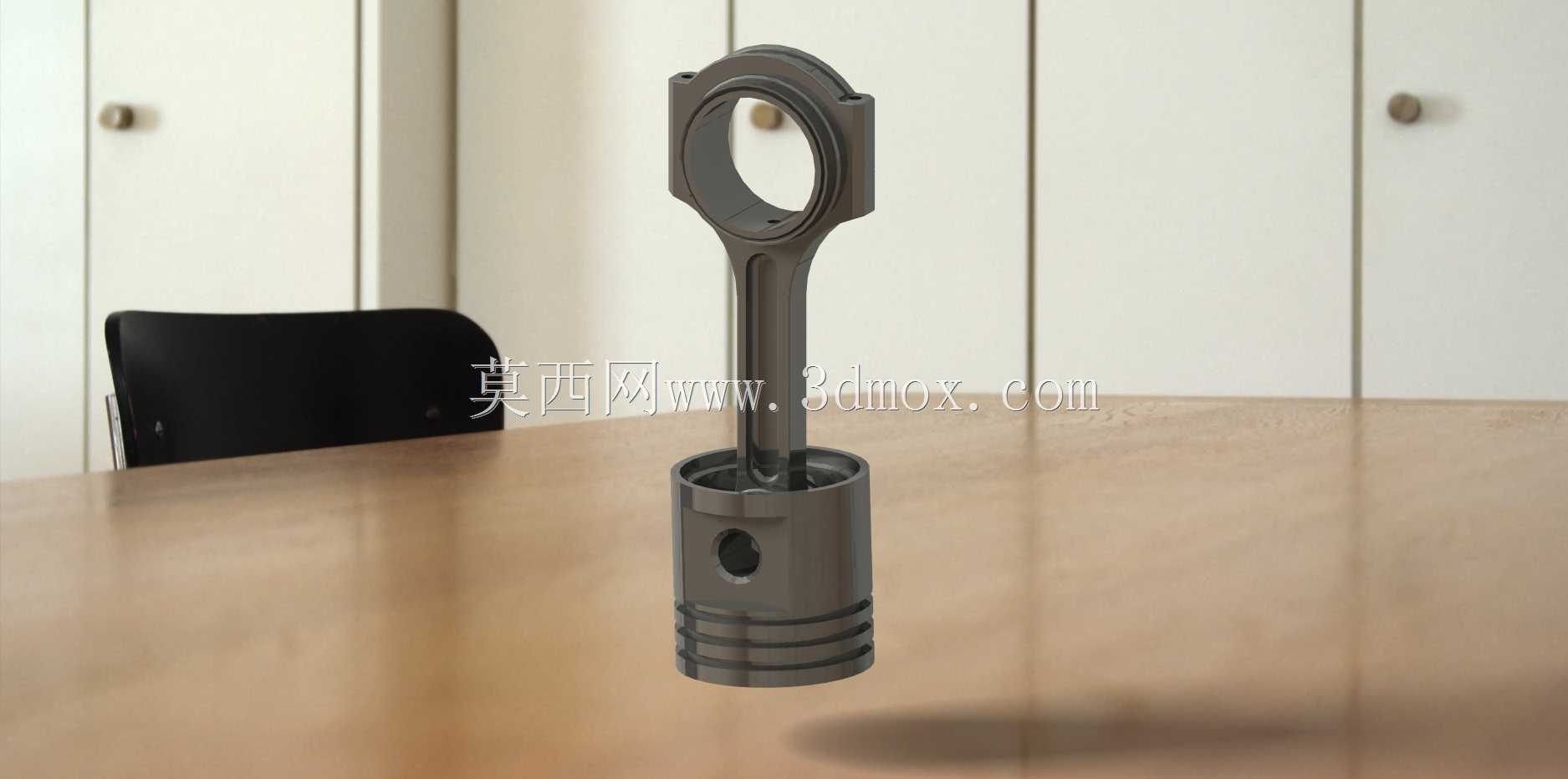

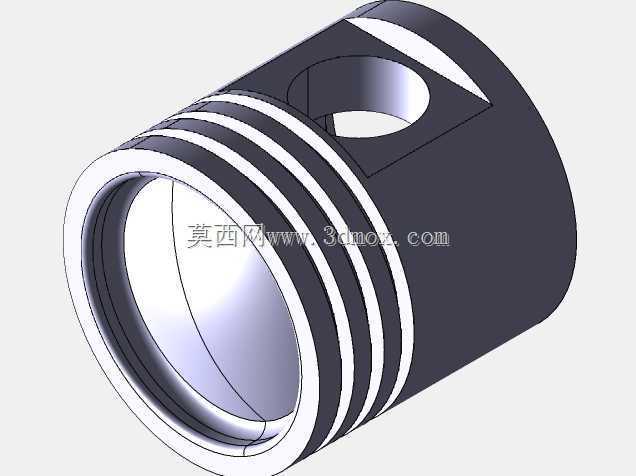

　　这套活塞连杆装配结构，是往复式内燃机动力转换单元的核心组成部分，日常在车用汽油机、小型柴油机、通用动力机械的燃烧室下方都能见到这类组件的身影，它承担着把燃烧室内燃气爆发产生的直线推力，转化为曲轴旋转扭矩的关键作用，是动力输出路径上无法绕开的核心传力构件。从实际工况来看，这套组件长期处于高温、高压、高往复惯性力的工作环境里，设计时首先要平衡的就是结构强度与运动件轻量化的矛盾——活塞头部的环槽结构预留了气环与油环的安装位置，气环负责密封燃烧室高压燃气，避免燃气下窜到曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞销座的位置做了局部加厚处理，用来承受活塞销传递的交变冲击载荷，

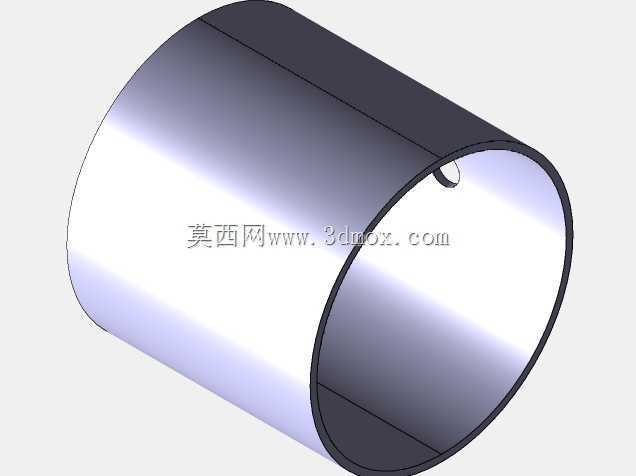

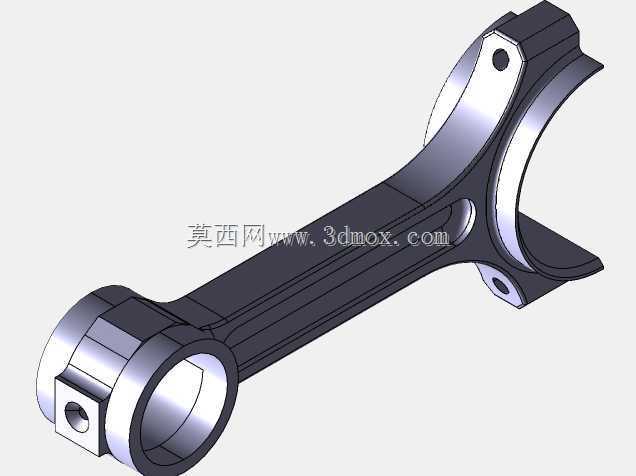

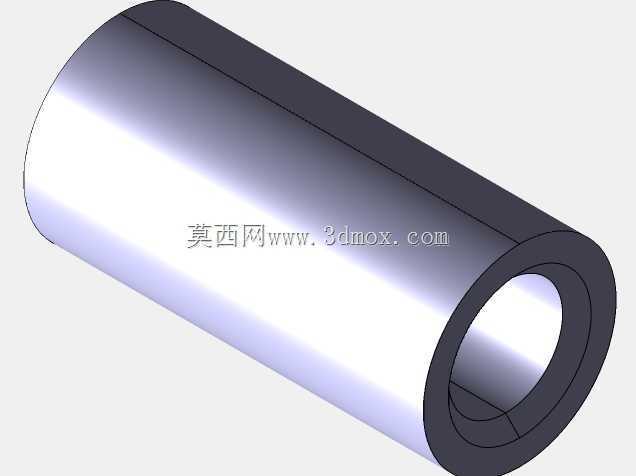

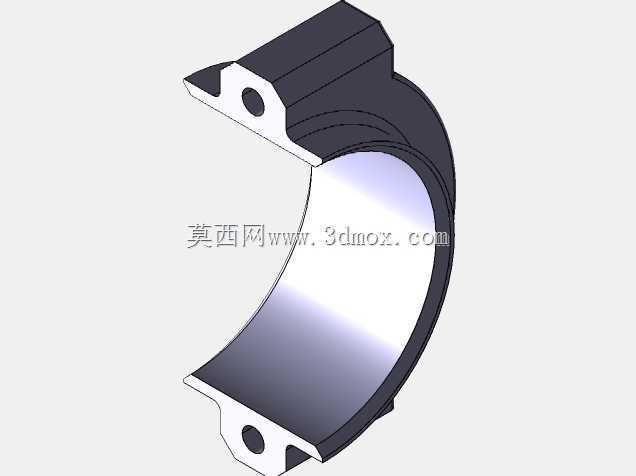

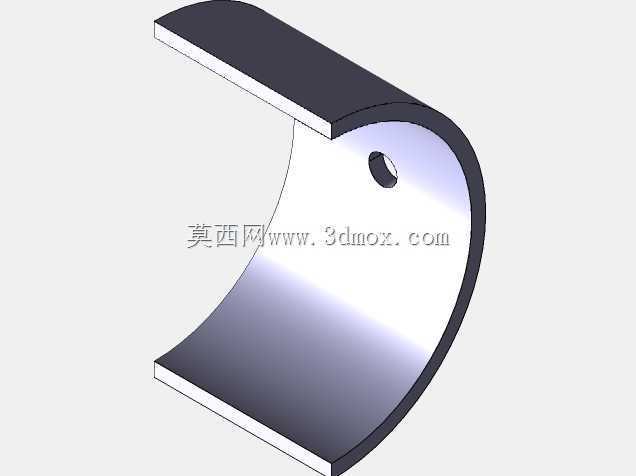

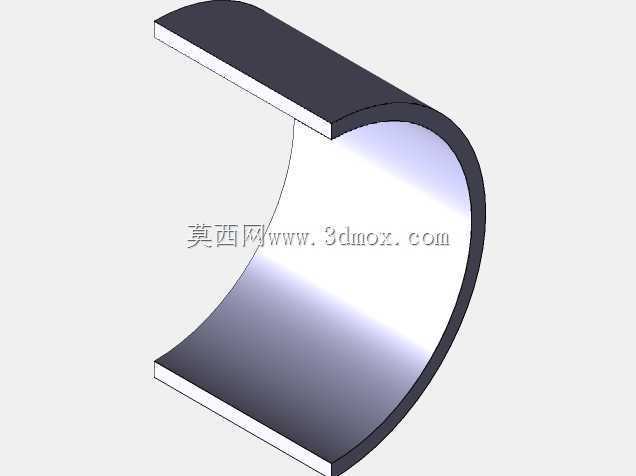

　　裙部的型线设计考虑了热膨胀后的配合间隙，常温下的椭圆型线在工作温度达到热平衡后，会趋近正圆与气缸壁形成均匀贴合，避免冷态敲缸或者热态拉缸的故障。连杆部分采用了工字型截面的杆身设计，这种截面在相同重量下能获得更高的抗弯、抗扭刚度，大头的剖分结构是为了装配时能顺利穿过气缸套，与曲轴的连杆轴颈完成配合，剖分面的定位结构可以保证连杆盖重复拆装后的位置精度，避免轴瓦配合间隙出现偏差。小头端的衬套安装位预留了足够的润滑油道间隙，工作时来自曲轴轴颈的压力机油会通过杆身的油道输送到小头衬套位置，润滑活塞销与衬套的摩擦副，减少往复摆动过程中的磨损。从安装边界来看，活塞的外径尺寸需要与对应缸径的气缸套形成精准的间隙配合，

　　连杆大小头的中心距直接决定了发动机的活塞行程，进而影响整机的排量与压缩比参数，装配时连杆大头的侧向间隙、活塞环的开口间隙、活塞销的配合紧度都有严格的公差要求，任何一个参数超差都可能导致工作过程中出现异响、拉缸甚至连杆断裂的严重故障。在结构设计的细节上，活塞顶部的燃烧室形状需要与气缸盖的燃烧室结构匹配，保证混合气形成与燃烧过程的气流组织符合设计要求，裙部的导流结构可以辅助曲轴箱内的机油飞溅，改善缸壁的润滑条件。连杆螺栓的安装位置做了沉台处理，避免螺栓突出大头端面在运动过程中与曲轴平衡块或者缸体发生干涉，整个组件的重量分组控制也十分关键，同一台发动机上装配的活塞连杆组重量差需要控制在极小的范围内，

　　否则高速运转时产生的不平衡惯性力会引发整机振动，加剧轴承的磨损。这类组件的建模过程需要重点关注各个配合面的形位公差要求，比如活塞销孔与活塞轴线的垂直度、连杆大小头孔的平行度，这些形位公差如果在建模阶段没有预留合理的公差带，后续生产出的零件装配后会出现偏磨，大幅缩短组件的使用寿命。实际选型匹配时，还要根据发动机的标定功率、转速区间、爆发压力参数来调整活塞的材质、连杆的截面尺寸，高转速机型会更侧重组件的轻量化设计来降低往复惯性力，高负荷柴油机则会优先保证结构强度，适当牺牲部分重量指标来提升可靠性。
