内燃机用铝合金活塞精密结构设计

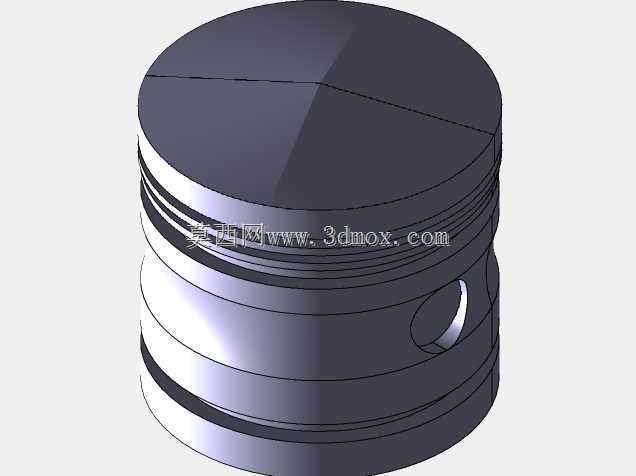

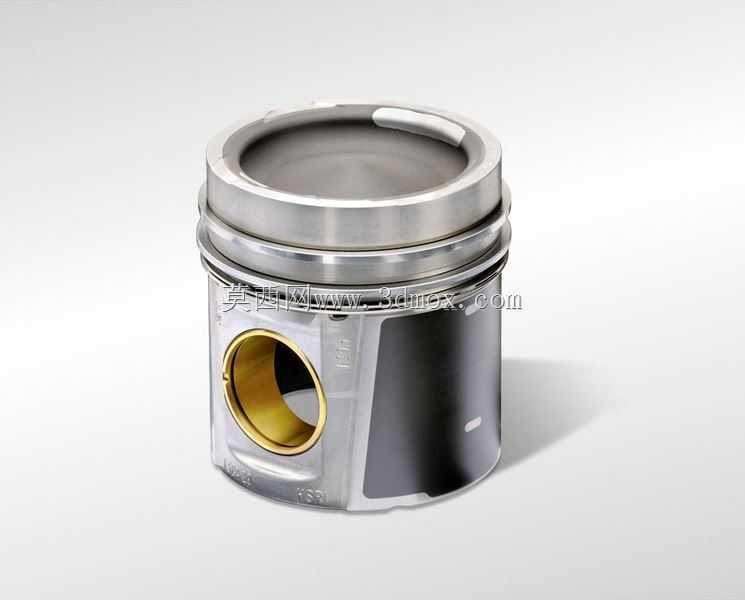

　　活塞作为内燃机往复运动机构的核心承压部件，其结构设计直接决定动力输出效率、整机运行寿命与密封可靠性，在车用动力、工程机械动力、小型通用汽油机、船用辅机等场景中均为核心运动构件。这款活塞的整体结构采用典型的筒形承压设计，顶部为平整的燃烧室配合面，可根据对应机型的压缩比需求适配不同的燃烧室凹坑造型，当前展示的结构顶部预留了气门避让的浅槽结构，避免活塞运行至上止点时与进排气门发生运动干涉，顶部边缘的倒角处理可减少高温燃气的冲刷侵蚀，降低顶部热应力集中的风险。头部环带区域设计了三道环槽，上方两道为气环安装位，下方一道为油环安装位，气环槽的宽度与深度按照标准活塞环的安装公差设计，可保证气环在槽内有合理的侧隙与背隙，

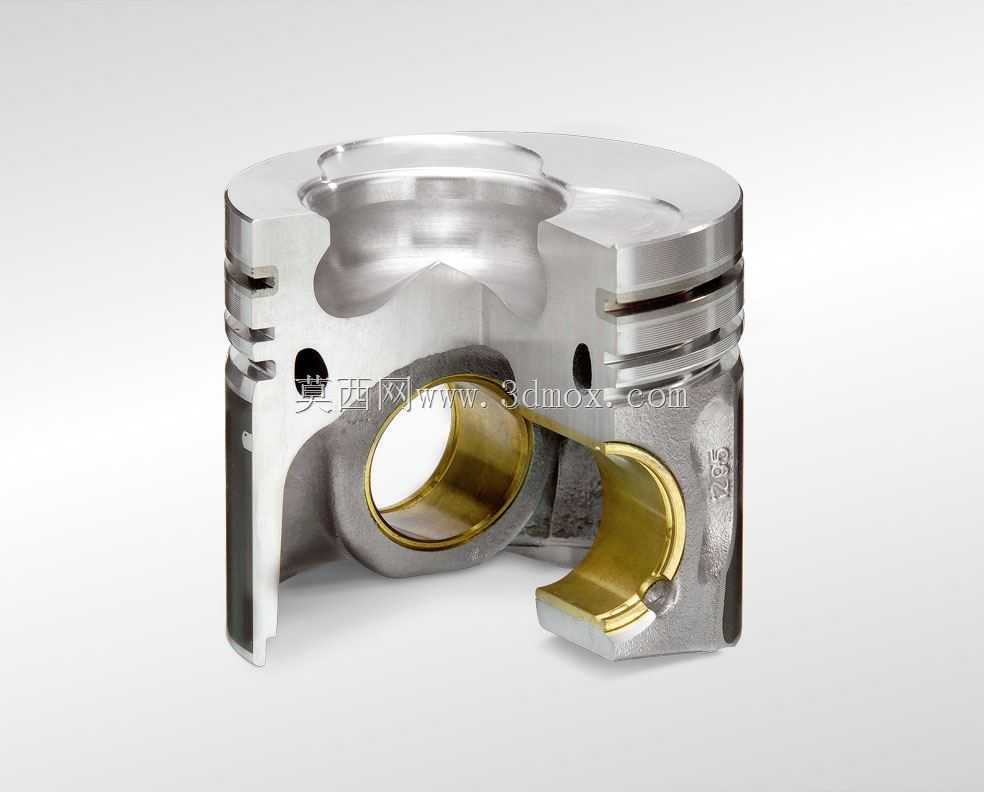

　　既能够随缸壁形变量做自适应贴合，又不会因间隙过大导致泵油效应加剧；油环槽内侧设计有均匀分布的回油孔，可将油环从缸壁上刮下的多余润滑油及时导回曲轴箱，避免润滑油窜入燃烧室参与燃烧造成积碳与排放超标。裙部作为活塞运行过程中的主要导向承载面，采用了中凸变椭圆的型线设计思路，常温状态下裙部截面为椭圆形，长轴垂直于活塞销孔轴线方向，可抵消活塞受热后沿销孔方向的热膨胀量，避免热态下裙部胀死在气缸套内；裙部表面的石墨涂层区域可降低冷启动阶段的摩擦阻力，减少缸套与活塞的初期磨损。活塞销孔采用了阶梯式的同轴度设计，销孔内侧加工有卡簧槽，可安装弹性卡簧限制活塞销的轴向窜动，避免销端脱出刮伤缸壁；销孔与活塞销的配合采用分组选配的公差设计，

　　可保证不同工况下配合间隙处于合理区间，既不会因间隙过小导致销孔抱死，也不会因间隙过大产生冲击异响。从安装边界来看，活塞的总高度、环带位置、销孔中心到顶部的压缩高度均严格对应配套机型的气缸尺寸、连杆小头尺寸与曲轴行程参数，装配时需注意活塞顶部的朝前标记与发动机正时方向对齐，活塞环的开口位置需相互错开120度且避开活塞销孔与主承压面方向，避免运行过程中出现漏气、窜油问题。在实际运行过程中，活塞需要承受燃烧室爆发产生的高温高压燃气冲击，将燃气压力通过活塞销传递给连杆，进而推动曲轴旋转输出动力，同时还要配合活塞环完成气缸的密封、导热与润滑油调控功能，其结构设计需要兼顾轻量化与结构强度，在保证承压能力的前提下尽可能降低往复运动质量，

　　减少曲轴连杆机构的惯性载荷，提升整机的高转速响应能力。设计过程中需要重点考量热变形补偿、摩擦副匹配、应力分布均匀性等核心要素，不同部位的壁厚过渡均采用圆角处理，避免应力集中导致活塞在高频交变载荷下出现疲劳开裂，销座部位的加强筋结构可分散活塞销传递的冲击载荷，提升销座区域的结构强度。
