手持便携检测设备外壳结构三维设计

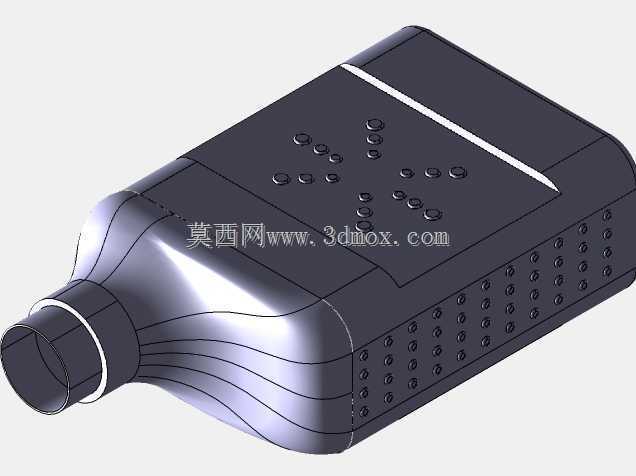

　　这款手持类设备外壳的结构设计，核心围绕一线作业场景的长时间握持需求展开，在做三维建模阶段最先敲定的是握持段的曲面曲率，没有采用常规直筒式的握持结构，而是参考了成年男性手掌自然握持时的指腹贴合弧度，握持段做了三段式内收曲面，每段曲面的过渡圆角都控制在R3到R8之间，既避免直角棱边长时间握持硌手的问题，也能让手掌发力时设备不会轻易滑脱。设备前端的管状接口段做了双层凸台结构，内层凸台用来对接检测探头的安装定位，公差带控制在H7级别，保证探头插拔时的同轴度，外层凸台则是用来套设防护胶套，在设备意外跌落时能吸收前端的冲击能量，避免内部传感元件受震损坏。

　　设备主体的上表面做了阵列式的点状凸点结构，这些凸点不是装饰性设计，每一组凸点的排布位置都对应内部电路板的按键触发点位，凸点高度控制在0.8mm，按压行程预留1.2mm，既保证按键触发的反馈手感，也不会因为凸点过高导致设备放在平面上时出现晃动。主体侧面的密集散热孔采用了斜向开孔设计，开孔角度与外壳法线呈15度夹角，这种开孔方式既能保证内部电路工作时的空气流通散热效率，也能避免日常使用时液体、灰尘直接从开孔处进入设备内部，开孔的孔径统一为1.2mm，孔间距保持2.5mm，在保证壳体结构强度的前提下最大化开孔率。

　　从安装边界来看，设备整体的长度控制在180mm，主体段最大宽度75mm，握持段最小直径38mm，整体重量控制在220g以内，这个尺寸区间刚好适配大多数使用者单手握持操作的范围，不需要双手配合就能完成全部检测操作。壳体的上下盖采用卡扣加螺丝的双重固定方式，卡扣分布在壳体两侧的长边位置，一共设置6组卡扣，卡扣的扣合量控制在1.2mm，保证上下盖装配后的缝隙均匀，不会出现翘边问题，螺丝固定位则设置在设备尾部的四个角点，采用M2的自攻螺丝柱，螺丝柱根部做了三角加强筋结构，避免多次拆装后螺丝柱出现断裂问题。

　　在结构细节处理上，壳体的所有外表面棱边都做了R0.5的倒角处理，没有尖锐的边角，避免作业时刮伤操作人员或者刮蹭被检测物件的表面。设备尾部的平面做了微弧处理，平时可以平稳放置在工作台面上，不会因为尾部的接线凸起导致放置不稳。内部的安装筋位全部按照内部元器件的实际尺寸做了避让设计，电池仓的位置设置在握持段的中心位置，这样握持时设备的重心刚好落在手掌中心位置，长时间举持操作也不会出现手腕酸痛的问题。电路板安装位预留了0.3mm的安装间隙，贴装缓冲泡棉后可以抵消日常使用中的震动，避免电路板上的贴片元件出现虚焊问题。探头接口的内部做了密封圈安装槽，槽宽1.5mm，槽深1.2mm，装配O型密封圈后可以达到IP54的防护等级，适配车间、户外等多粉尘、少量溅水的作业场景。
