CATIA设计十字头传动连接结构

　　在往复式动力传递的工况场景里，十字头是衔接侧向滑动与轴向动力输出的核心中间构件，常见于压缩机、往复泵、压力机这类需要将旋转运动转化为直线往复运动，或是将直线往复力沿固定轴线传递的设备中，它的核心作用是隔绝活塞杆承受的侧向弯矩，让活塞杆始终沿轴向受力，避免密封件偏磨、杆体弯曲这类常见故障。

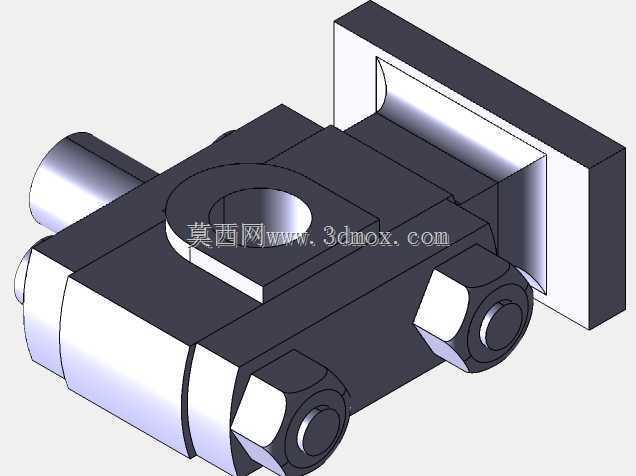

　　从实际功能逻辑出发，这个十字头的结构设计完全贴合滑动导向的受力需求：主体采用方块式基体结构，一侧设置垂直于滑动方向的销轴安装孔，用来连接连杆小头端，将连杆的摆动推力转化为沿滑道方向的直线推力；另一侧设置同轴的活塞杆连接端，通过螺纹或是法兰锁紧结构和活塞杆刚性连接，保证动力传递无间隙。基体两侧的平行滑动面是和设备滑道配合的核心工作面，加工时需要保证两侧面的平面度、平行度公差，滑动面的粗糙度要控制在合理区间，既要减少滑动摩擦阻力，也要保证足够的接触面积来承受侧向分力，避免运行中出现卡滞、偏磨。

　　设计过程中首先要明确安装边界：十字头的整体宽度要和设备滑道的内槽宽度匹配，预留合理的滑动间隙，间隙过大会导致运行中横向冲击，间隙过小则会在热胀状态下出现抱卡；销轴孔的中心高要和连杆、曲轴的运动中心对齐，孔的直径公差要和选配的十字头销轴过渡配合，保证销轴安装后无窜动，同时销轴孔两端设置的螺栓锁紧结构，是用来固定销轴端盖，防止销轴在往复冲击下出现转动或是轴向窜动。基体上方的注油孔结构，是用来连通润滑油路，在运行过程中持续向滑动面、销轴配合面供给润滑油，形成稳定的油膜来降低摩擦损耗，这部分的油路设计要避免出现直角死区，保证润滑油可以顺利到达所有摩擦接触面。

　　从结构强度角度考量，十字头在运行中要承受交变的冲击载荷，尤其是在设备换向的瞬间，载荷峰值会达到稳定运行载荷的数倍，因此基体的过渡位置都做了圆角处理，避免应力集中导致的疲劳断裂，滑动面和基体的衔接位置没有突变的台阶，保证应力可以均匀传递。和活塞杆连接的端面上设置了定位止口，安装时可以快速保证活塞杆和十字头的同轴度，减少装配时的找正时间，锁紧螺栓的分布位置要避开应力集中的区域，同时保证锁紧力均匀分布，避免连接端出现偏斜。

　　实际选型适配时，要先核对十字头的滑动行程范围，保证其在滑道内运行到上下止点时，不会和滑道端盖、密封结构发生干涉；销轴的长度要控制在合理范围，安装后销轴两端不能突出十字头侧端面，避免和滑道内壁发生摩擦。滑动面的宽度设计要比基体厚度略大，增大接触面积来降低比压，适配中等载荷的往复设备运行需求，不需要额外加装滑板就可以直接在铸铁滑道内运行，后期维护时如果滑动面出现磨损，也可以通过配磨垫片的方式调整间隙，延长整体的使用寿命。

　　在建模过程中，所有配合面的公差都按照中等精度的传动件要求设定，非配合面做了均匀的倒角处理，去除加工锐边，避免装配时划伤操作人员或是密封件。整体结构没有冗余的设计，所有特征都服务于动力传递、滑动导向、润滑维护这几个核心功能，没有多余的装饰性结构，完全符合工业零部件的设计逻辑，装配时可以按照先装销轴、再连接活塞杆、最后整体滑入滑道的顺序进行，装配流程顺畅，不需要特殊的工装就可以完成组装。
