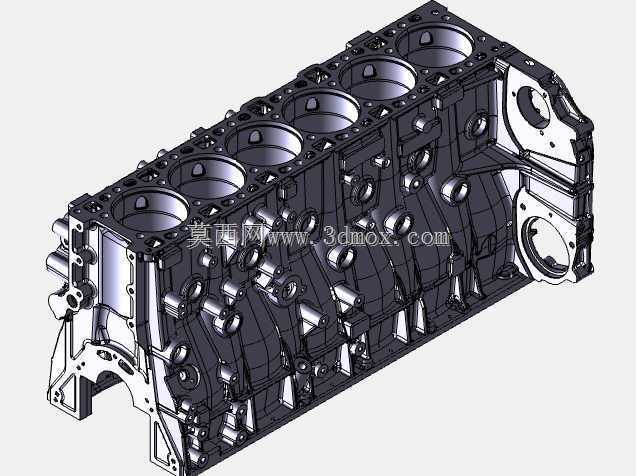

直列六缸柴油发动机缸体结构设计

　　这款直列六缸动力单元的缸体结构，是商用车柴油动力总成的核心承载基体，日常主要适配总质量12-25吨的中重型载货车、大型公路客运车辆以及非道路移动工程机械的动力配套场景，在长途干线物流运输、工程基建作业、固定动力机组驱动等工况下承担核心承载功能。从实际装车使用的角度来看，缸体作为整台动力装置的装配基准，需要同时容纳曲柄连杆机构的高速往复运动、配气机构的传动链路、冷却润滑系统的介质流道，还要承受燃油燃烧做功时的爆发压力、曲轴旋转带来的交变惯性载荷，以及整车运行过程中来自车架的振动冲击，其结构设计的合理性直接决定了动力单元的大修里程与运行可靠性。

　　设计阶段首先要平衡的是刚度与自重的矛盾，直列六缸机型的缸心距参数经过多轮迭代，既保证了相邻气缸之间的壁厚足够承受最高180bar的燃烧爆发压力，又不会因为缸心距过大导致整机长度超标，影响整车发动机舱的布置适配。缸体采用整体式龙门结构设计，曲轴箱分界面下沉至曲轴回转中心以下，相比平分式结构拥有更高的弯曲刚度与扭转刚度，能够有效抑制高负荷工况下的缸体变形，避免气缸孔失圆导致的活塞环密封失效、机油异常消耗等常见故障。水套结构采用分层设计，气缸盖侧的上水孔位置经过流场仿真优化，能够保证每个气缸周围的冷却液流速均匀，避免局部热点导致的缸盖开裂、活塞拉缸等问题，缸体下部的水套流速适当降低，既保证曲轴连杆机构的冷却需求，又能加快暖机速度，减少冷启动阶段的磨损。

　　主轴承座采用梯形加强结构，每个主轴承盖都通过两侧的横向螺栓与缸体侧壁连接，配合垂直方向的主轴承螺栓，形成多维度的紧固结构，能够承受曲轴旋转时产生的径向与轴向载荷，即使在最大扭矩输出工况下，主轴承孔的圆度变形量也能控制在0.02mm以内，满足轴瓦的配合精度要求。缸体侧壁集成了挺柱室、机油主油道、冷却系统旁通通道等结构，减少了外部管路的使用，降低了整机的泄漏风险，同时在侧壁外侧设计了纵横交错的加强筋，既提升了缸体的固有频率，避免与整车运行时的振动频率重合产生共振，又为发动机悬置、机油滤清器、起动机、空压机等附件提供了可靠的安装点位。

　　安装边界方面，缸体前端面预留了正时齿轮室、水泵、风扇支架的安装定位止口，定位销孔的位置精度控制在±0.02mm，保证前端轮系的传动同轴度，减少皮带、齿轮的异常磨损；后端面设计了飞轮壳的安装止口与螺纹孔，止口与曲轴主轴承孔的同轴度要求不低于0.03mm，保证飞轮与曲轴的旋转同轴度，避免动力输出时的抖动。缸体两侧分别设计了发动机悬置的安装凸台，凸台位置经过重心匹配计算，保证整机安装后的受力均匀，悬置软垫的载荷偏差控制在5%以内。气缸孔采用平台珩磨工艺对应的结构设计，表面的网纹参数能够存储适量机油，为活塞环与气缸壁的摩擦副提供良好的润滑条件，同时保证密封性能，减少燃气下窜与机油上烧的问题。

　　在细节设计上，缸体内部的机油主油道采用贯穿式设计，通过分支油道分别向每个主轴承、凸轮轴轴承、活塞冷却喷嘴供油，活塞冷却喷嘴的安装位置精准对准活塞内腔的冷却油道，在发动机转速达到设定值时，喷嘴喷出的压力机油能够直接冷却活塞顶部，降低活塞的热负荷，避免活塞顶部过热导致的材料强度下降、开裂等问题。缸体上还设计了多个回油通道，保证气缸盖、挺柱室内的机油能够快速回流到油底壳，避免机油回流不畅导致的机油消耗异常、呼吸口喷机油等故障。所有的螺纹孔都设计了足够的螺纹啮合长度，关键受力部位的螺纹采用钢丝螺套强化，避免多次拆装后出现螺纹滑牙的问题，提升整机的维修便利性。
