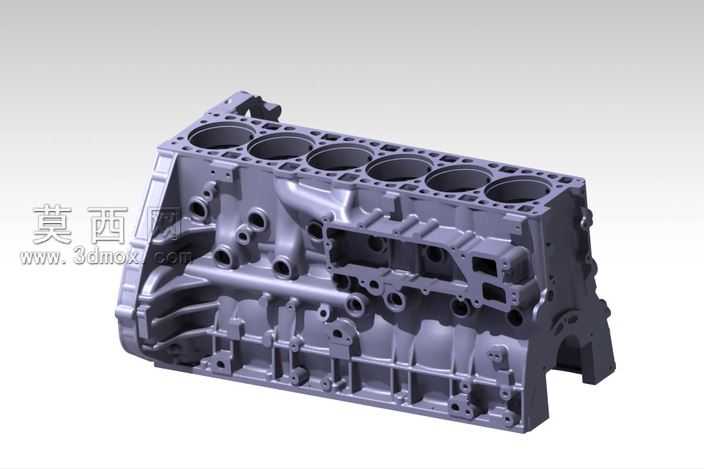

直列六缸发动机缸体逆向设计模型

本模型为直列六缸发动机缸体的逆向工程三维建模成果，建模过程依托三维扫描获取的实体点云数据，通过特征提取、曲面拟合、参数化重构完成全尺寸三维还原，完整复现了原厂缸体的所有结构细节。模型整体采用直列六缸布局，顶部六个气缸孔同轴度、缸孔间距均严格匹配扫描实测数据，缸体侧壁集成了完整的冷却水道、润滑油道布局，各类安装孔位、螺纹孔、定位销孔的位置与尺寸均经过多轮数据校验，与实体部件误差控制在工业级精度范围内。建模过程中针对缸体复杂的内外腔结构，采用了实体建模与曲面建模结合的方式，对于外部规则的安装面、结合面采用参数化实体拉伸切除完成，对于内部异形的水道、油道以及曲面过渡区域，则通过点云拟合生成高精度曲面后缝合成实体，保证了模型的几何完整性与可编辑性。材质渲染阶段采用了铸铝材质的物理质感，还原了铸造缸体表面的细微磨砂纹理，金属反光度、粗糙度参数均参照真实铸铝部件调试，渲染效果能够直观呈现缸体的工业质感。结构设计上完整保留了缸体的曲轴箱支撑结构、缸盖连接螺栓孔阵列、正时端与飞轮端的安装接口、侧边附属部件的安装凸台，所有加强筋的布局、厚度均与实体一致，能够清晰展现直列六缸缸体高刚性的结构设计思路。该模型可用于发动机结构教学、缸体性能仿真分析、改装设计参考等场景，所有特征均保留参数化历史记录，支持后续的尺寸调整与结构优化，逆向建模过程中重点处理了扫描数据的噪点剔除、特征对齐问题，保证了模型的拓扑合理性与工程实用性。
