旧款发动机冷却散热风扇结构设计

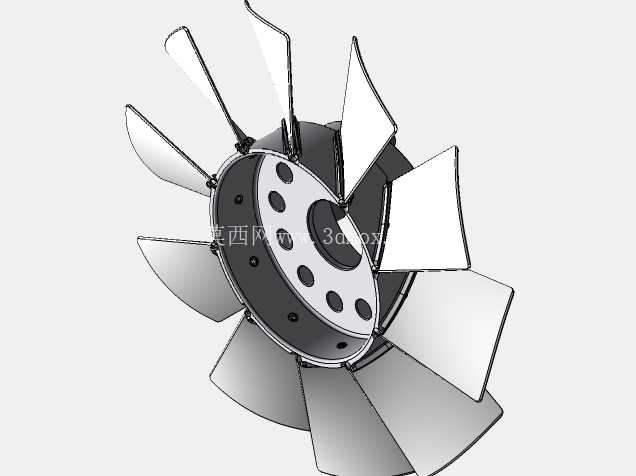

　　这款旧款发动机冷却风扇，主要适配大排量自然吸气式内燃机的散热回路，常见于早年的商用车、工程机械动力单元以及固定式柴油发电机组的冷却模块中，核心作用是在发动机运转过程中，驱动空气流穿过散热器芯体，把冷却液携带的缸体燃烧余热快速散逸到外界环境，避免动力单元因持续工作出现过热爆震、机油性能衰减、密封件老化失效等问题。从结构设计来看，该风扇采用整体式注塑成型的径向直叶片加后倾修型的组合方案，12片叶片沿轮毂周向等角度均匀分布，叶片根部做了大圆弧过渡处理，能有效降低高速旋转时的应力集中，避免长期交变载荷下出现叶片根部断裂的故障。

　　轮毂中心设置了与水泵轴或者风扇离合器输出端匹配的安装定位孔，周围环绕10个均布的螺栓过孔，可适配不同规格的连接法兰，安装时只要保证端面跳动量控制在0.2mm以内，就能大幅降低旋转时的动不平衡量，减少运转过程中的振动传递，避免连带损伤水泵轴承或者散热器支架。叶片的翼型截面参考了低速大流量的气动需求设计，在发动机转速处于1500-2500rpm的常用工作区间时，能在较低功耗下输出足够的冷却风量，同时叶片前缘做了钝化处理，可切割进入流道的大颗粒杂物，降低砂石打坏叶片的概率，叶片尾缘则做了轻微的切角修型，能打散旋转时产生的叶尖涡流，降低运转时的气动噪声，避免在驾驶室或者设备操作位产生明显的风噪干扰。从安装边界来看，该风扇的径向最大尺寸需要和散热器芯体的有效迎风面积匹配，安装后叶片外缘与导风罩的单边间隙控制在5-8mm最为合适，间隙过大会产生气流回流，降低散热效率，间隙过小则容易在发动机悬置产生形变时出现叶片刮蹭导风罩的故障。轴向安装尺寸上，需要保证风扇叶片的轴向投影完全覆盖散热器芯体的迎风区域，同时和散热器芯体表面保持30mm以上的安全距离，避免长期振动下叶片形变碰擦散热器散热带，造成冷却液泄漏。

　　在实际工程应用场景中，这类金属轮毂搭配工程塑料叶片的风扇结构，相比全金属风扇重量更轻，转动惯量更小，发动机冷启动时的负载更低，能缩短暖机时间，同时工程塑料材质的耐腐蚀性更好，在潮湿、多粉尘的作业环境下不会出现锈蚀问题，长期使用也不会因为锈迹脱落堵塞散热器散热通道。设计过程中需要重点校核叶片的强度极限，在发动机最高超速工况下，风扇转速达到额定转速的1.2倍时，叶片的最大应力要低于材料许用应力的60%，同时要做动平衡校正，剩余不平衡量控制在5g·cm以内，避免高速旋转时产生的振动传递到发动机前端轮系，拉长皮带、张紧轮等易损件的使用寿命。

　　另外，叶片的安装角度经过反复迭代优化，在低转速区间就能提供足够的静压，克服散热器芯体、导风罩的流阻，保证怠速工况下也有足够的空气流量带走热量，避免车辆长时间怠速或者设备低负载待机时出现水温过高的问题。这类风扇结构在早年的非电控发动机上应用十分广泛，不需要复杂的电控驱动系统，依靠发动机曲轴或者水泵的动力直接驱动，结构可靠性高，维护成本低，即使在恶劣的野外作业环境下，也很少出现驱动故障，只需要定期检查叶片是否有裂纹、连接螺栓是否松动即可，非常适合对可靠性要求高、维护条件有限的作业场景。
