汽油发动机活塞结构三维设计模型

　　在往复式内燃机的核心运动组件中，活塞是直接参与能量转换的关键零件，其工作环境长期处于高温、高压、高往复冲击的极端工况下，设计阶段的结构合理性直接决定了整机的动力输出效率、运行可靠性与服役寿命。这款活塞模型的设计完全围绕四冲程汽油发动机的实际工作需求展开，从结构布局到细节特征都贴合量产机型的工程逻辑。

　　从实际应用场景来看，这类活塞主要适配小排量自然吸气汽油发动机，广泛搭载于民用乘用车、小型通用动力机械、轻型摩托类动力设备中，在气缸内完成进气、压缩、做功、排气四个循环冲程，将燃油燃烧产生的气体压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。设计过程中首先要考虑的是活塞的热负荷承载能力，活塞顶部直接与高温燃气接触，瞬时工作温度可达上千摄氏度，因此顶部的凹坑造型并非随意设计，而是配合气缸盖的燃烧室形状，组织合理的进气涡流，让油气混合更加充分，同时规避局部热点导致的爆震风险，模型中顶部的锥形凹面结构，就是针对挤气区域的流场优化结果，能够在压缩行程末端加快混合气的流动速度，提升燃烧速率。

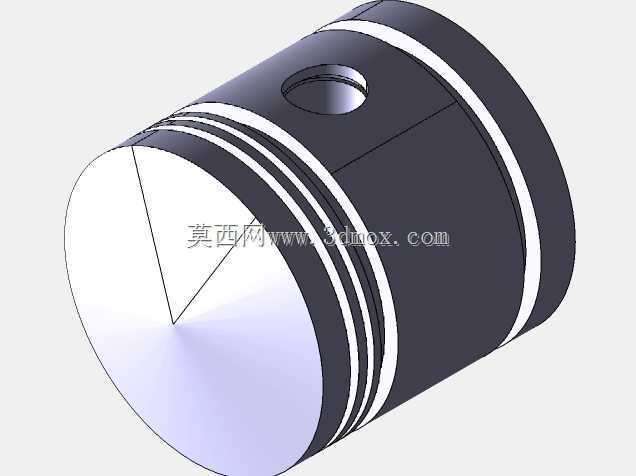

　　活塞的环带区域设计是整个零件的密封核心，模型上清晰呈现的三道环槽结构，从上到下分别对应两道气环与一道油环的安装位置：上方两道气环的作用是密封燃烧室的高压燃气，防止做功行程中气体窜入曲轴箱，导致动力损失与机油变质；最下方的油环则负责在活塞下行时刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，上行时又能在缸壁上铺展均匀的油膜，保证活塞与缸壁之间的润滑效果，减少摩擦磨损。环槽的加工精度、轴向间隙与侧隙设计都有严格的工程边界，间隙过大会导致泵油效应加剧、密封性能下降，间隙过小则会在热膨胀状态下出现环卡滞，引发拉缸故障。

　　活塞销座的位置设计经过了重心偏移考量，模型上的销孔并非完全位于活塞的轴向中心线上，而是向主承压侧偏移了微小距离，这个偏移量是为了缓解活塞在上止点换向时对气缸壁的敲击噪音，也就是业内常说的活塞敲缸问题，同时销座部位的加强筋结构（模型中销孔周边的加厚区域）能够分散活塞销传递的冲击载荷，避免高负荷下销座出现开裂失效。活塞的裙部设计采用了变椭圆的型线逻辑，常温状态下裙部截面并非正圆形，而是在垂直于活塞销的方向尺寸略大，工作状态下受热膨胀、受侧压力变形后，裙部会趋近正圆，保证与气缸壁的贴合面积均匀，既不会出现卡滞，也不会因为间隙过大导致导向失效、偏磨异常。

　　从安装边界来看，这款活塞的外径尺寸匹配对应排量的气缸内径，装配时需要与活塞销、活塞环、连杆小头紧密配合，活塞销与销孔之间采用全浮式设计匹配，工作状态下活塞销可在销孔与连杆小头衬套内自由转动，保证磨损均匀；活塞环的开口位置在装配时需要相互错开特定角度，避免开口对齐导致漏气。整个活塞的重量控制也经过严格计算，同一台发动机上的各缸活塞重量差需要控制在极小范围内，避免曲轴运转时出现不平衡振动，因此模型的壁厚设计采用了薄壁轻量化结构，在保证强度的前提下尽可能降低往复运动质量，减少曲轴的惯性负荷，提升发动机的响应速度。

　　在实际建模过程中，这类零件的特征构建需要严格遵循工艺可行性，所有的转角位置都设计了合理的圆角过渡，避免应力集中，环槽的棱边需要预留微小的倒角，既方便活塞环的安装，也能防止工作过程中棱边刮伤缸壁。裙部的表面纹理设计也考虑了初期磨合的需求，微观的储油结构能够缩短磨合期，提升初期运行的可靠性。很多初级建模者容易忽略活塞的热变形补偿设计，直接做成等壁厚正圆柱结构，实际加工装机后会出现热态卡滞、早期磨损等问题，这款模型的结构细节完全覆盖了工程实际中的设计要点，可作为内燃机结构教学、动力组件选型参考、逆向设计建模的参照样本，帮助从业者理解活塞从功能需求到结构落地的完整设计逻辑。
