往复式内燃机汽车活塞结构设计

　　在往复式内燃机的动力输出链路里，活塞是直接承接燃烧爆发力、完成热能到机械能转换的核心运动部件，日常接触的乘用车、商用车、小型通用动力机械的动力核心里，都能见到这类结构的应用。不同于其他静止的发动机壳体类零件，活塞的工作环境始终处于高温、高压、高速往复冲击的状态，设计阶段需要平衡的约束条件远多于普通结构件。

　　从功能实现逻辑来看，活塞的头部直接接触燃烧室的高温燃气，顶部的轮廓需要匹配燃烧室的气流组织、喷油角度以及气门避让需求，避免活塞运行到上止点时与进排气门、缸盖发生运动干涉。头部外侧的多道环槽结构，是用来安装气环与油环的：气环负责密封燃烧室的高压燃气，避免做功行程的燃气下窜到曲轴箱造成功率损失，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油异常消耗。环槽的加工精度、轴向间隙设计直接决定了发动机的密封性能与使用寿命，间隙过小会导致活塞受热膨胀后卡滞在环槽内，间隙过大则会加剧泵油效应与燃气泄漏。

　　活塞的裙部是导向承载的核心区域，工作过程中裙部会紧贴气缸壁，承受活塞销传递来的侧向力，引导活塞完成稳定的上下往复运动。设计时裙部通常会做微椭圆的型线处理，因为活塞工作时的温度分布并不均匀，头部温度远高于裙部，销座方向的金属堆积更多，热膨胀量更大，预加工的椭圆型线可以抵消热变形带来的尺寸变化，避免热态下活塞在缸筒内出现卡滞拉缸的故障。裙部的表面处理也会根据发动机的强化等级做对应调整，低负荷机型可能采用普通的铸铝表面加石墨涂层，高强化机型则会增加耐磨镶圈、表面喷钼等工艺，降低冷启动磨损与高负荷下的摩擦损耗。

　　活塞销座的位置是动力传递的关键节点，活塞销穿过销座与连杆小头连接，将活塞承受的燃烧推力传递给连杆，进而驱动曲轴旋转输出扭矩。销座的位置设计会特意设置一定的活塞销偏置量，通常是偏向主推力面一侧，这样可以让活塞在经过上下止点切换受力方向时，平稳完成推力面的过渡，减少活塞换向时对缸壁的敲击，也就是日常所说的活塞敲缸异响，提升发动机的运转平顺性。销座与活塞销的配合间隙需要严格控制，既要保证热态下有足够的润滑间隙，又要避免间隙过大造成的冲击异响与销座疲劳开裂。

　　从安装边界来看，这类活塞的外径尺寸需要与对应缸径的气缸套做分组匹配，通常会按照尺寸公差分成若干组别，装配时同组别的活塞与缸套配对，保证合理的配缸间隙，间隙过大容易出现敲缸、窜气，间隙过小则会在热机状态下出现拉缸抱缸的严重故障。活塞的整体压缩高度决定了其在气缸内的运动行程范围，直接影响发动机的压缩比参数，压缩比是决定发动机热效率、动力输出特性的核心参数之一，设计阶段需要结合连杆长度、曲轴行程、燃烧室容积反复核算压缩高度的尺寸公差，避免出现压缩比偏差过大导致的爆震、动力不足等问题。

　　在实际的工程应用场景里，不同用途的发动机活塞设计侧重点差异极大：乘用车汽油机追求高转速、低摩擦、轻量化，活塞会尽量压缩裙部长度，采用轻量化的锻造铝合金材质，减少往复运动惯量，提升发动机的转速响应速度；商用车柴油机追求高负荷、长寿命，活塞会采用更厚重的结构，头部增加冷却油道，通过机油喷射带走头部的热量，环槽部位镶嵌耐磨铸铁环座，承受更高的燃烧爆发压力；小型通用动力机械的活塞则更侧重成本控制，结构相对简单，满足基本的耐久性能即可。

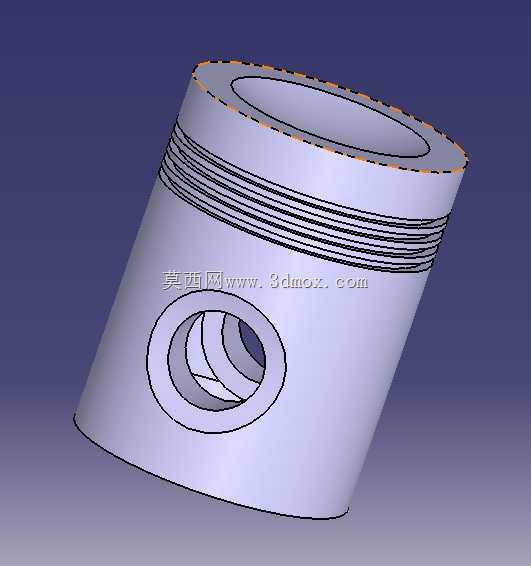

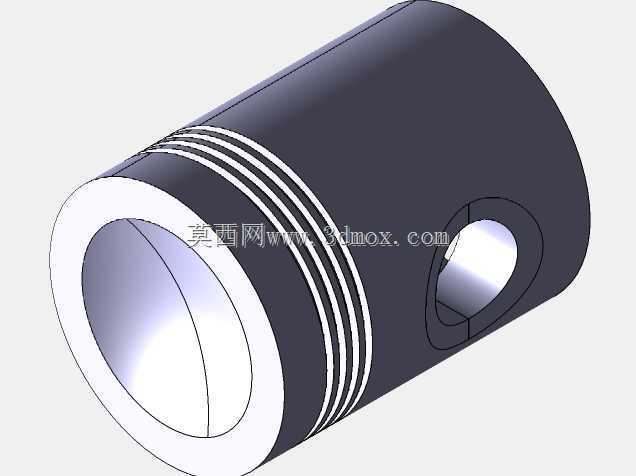

　　建模过程中需要重点关注各个特征的公差配合逻辑，不能只做外观的几何复刻：环槽的宽度、深度尺寸需要对应标准活塞环的规格，销座的内径尺寸需要匹配活塞销的外径公差，裙部的型线变化要符合热变形补偿的设计逻辑，顶部的避让凹坑深度需要对应气门的最大升程，预留足够的安全间隙。很多新手建模时容易忽略活塞的热变形补偿设计，把裙部做成正圆柱结构，实际生产装配后很容易出现热态卡滞的问题；还有的建模时没有考虑活塞销的偏置量，做出来的模型装配后运动仿真会出现敲击异响，与实际工作状态不符。

　　从结构强度角度来看，活塞的销座根部、环槽下沿是应力集中的高发区域，燃烧爆发力通过活塞销传递时，销座根部会承受很大的交变载荷，设计时需要在这些位置做足够的圆角过渡，避免应力集中造成的疲劳开裂。高强化发动机的活塞还会在销座位置镶嵌铜套，提升销座的耐磨性能与承载能力，头部的冷却油道可以让机油在活塞内部循环流动，把头部的热量及时带走，降低活塞的整体工作温度，减少热变形量，提升零件的可靠性。

　　实际维修装配环节，活塞的安装方向有严格要求，通常活塞顶部会有朝前的标记，装配时标记需要对准发动机前端的正时侧，如果装反了方向，活塞销偏置的方向就会出错，不仅会加剧敲缸异响，还可能出现气门避让位置不对，造成活塞顶气门的严重机械故障。同时活塞与连杆的装配也需要注意方向匹配，连杆的大端油孔位置、连杆盖的装配记号都要与活塞的朝前标记对应，才能保证润滑油路的通畅与受力的合理性。
