星型排布五缸径向发动机核心结构

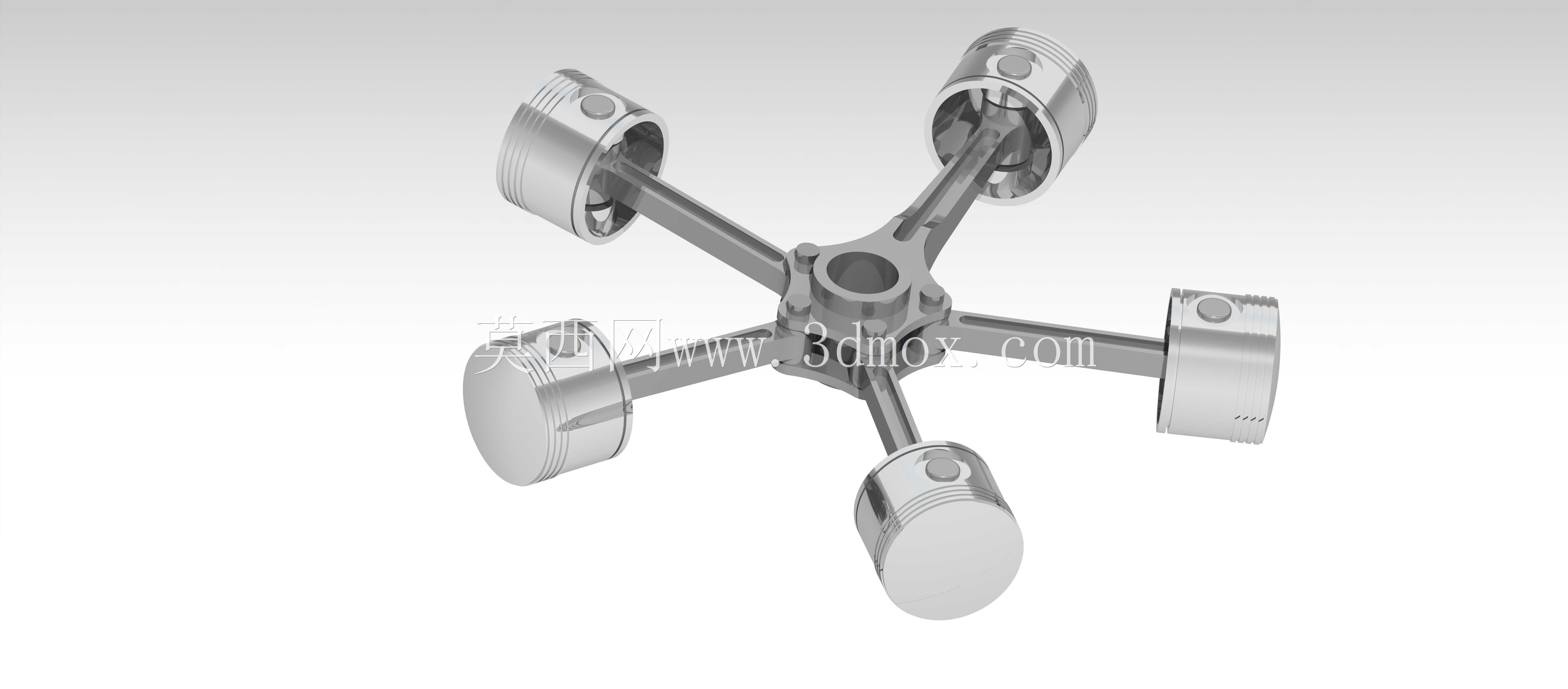

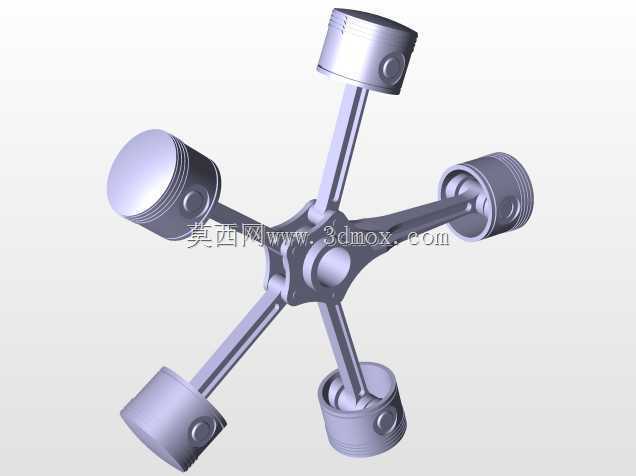

　　在轻型通航飞行器、小型农用动力装置、早期航空动力单元的应用场景中，径向发动机凭借紧凑的径向布局优势，始终占据着特殊的应用位置。这套五缸径向排布的动力核心结构，围绕中心曲柄轴做等角度圆周分布，五个活塞组件沿径向呈72度夹角均匀布置，相比直列或V型动力布局，能在更小的整体轮廓尺寸下实现更大的排量输出，同时曲轴的受力更均衡，运转过程中各缸往复惯性力可在中心位置实现大部分自平衡，有效降低整机振动水平。从实际用途来看，这类结构除了应用在小型通航飞机的动力单元外，也常被改装用于小型竞速摩托、定制化特种动力设备、教学演示教具领域，其外露的星型机械结构本身也具备极强的工业展示属性。从功能特性上看，每个活塞单元通过独立的连杆与中心曲柄销连接，

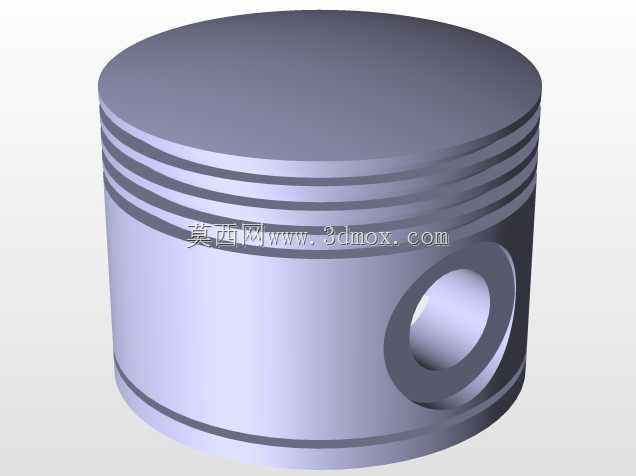

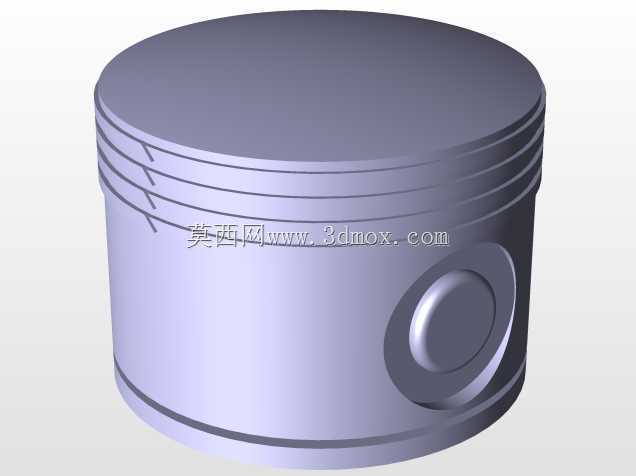

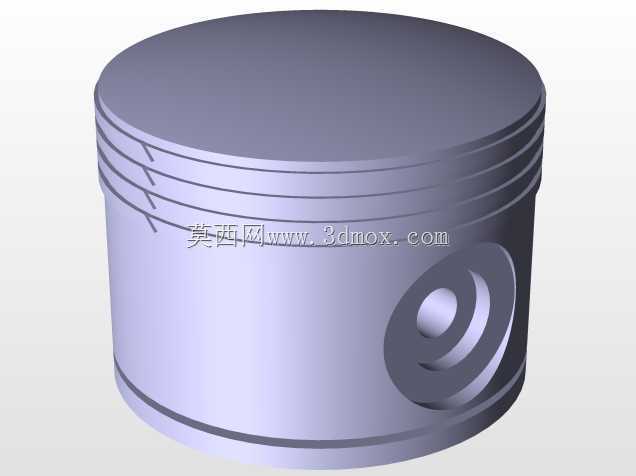

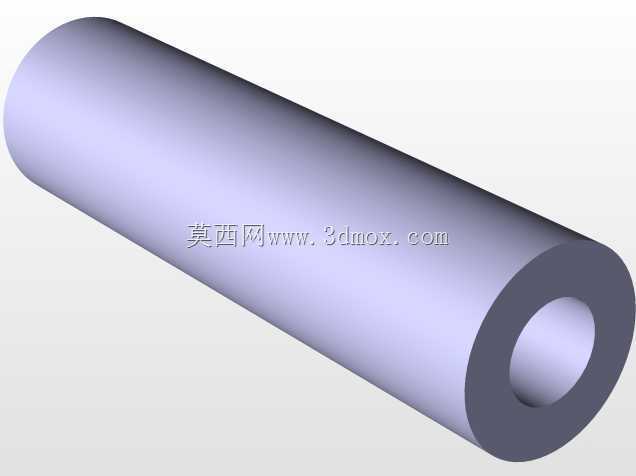

　　做功冲程沿圆周依次错开，动力输出的平顺性优于同缸数的直列结构，且所有气缸都能直接接触外部气流，风冷散热效率远高于包裹式布局的直列发动机，不需要设计复杂的水冷管路结构，大幅降低了动力系统的自重与维护复杂度。设计思路上，这套结构优先保证了动力单元的功重比指标，中心曲柄采用整体式锻造结构设计，五个连杆的大端共同配合在同一个曲柄销上，既压缩了曲轴方向的整体厚度，也让动力输出的路径更短，减少了传动过程中的功率损耗；活塞部分采用了轻量化的裙部设计，活塞销孔位置做了偏心偏移处理，可降低活塞换向过程中对缸壁的侧向敲击力，提升运转平顺性与部件使用寿命。从外形尺寸与安装边界来看，整个动力总成的径向最大轮廓由活塞外止点位置决定，

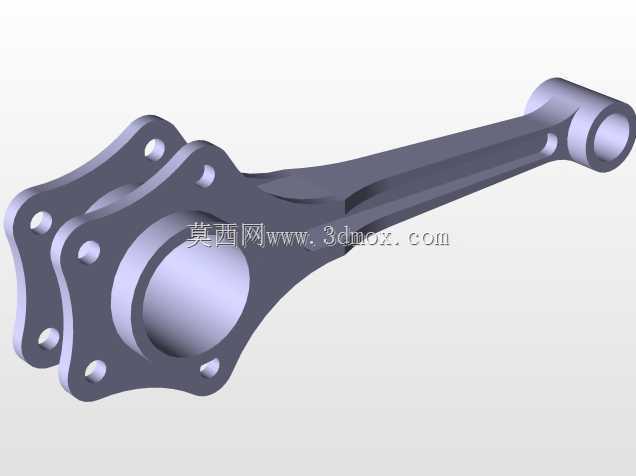

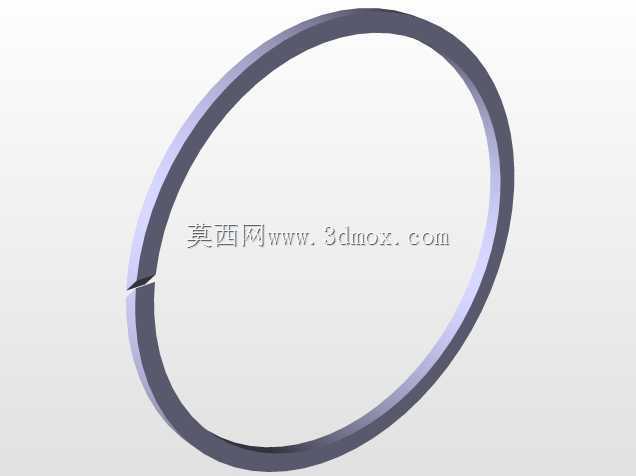

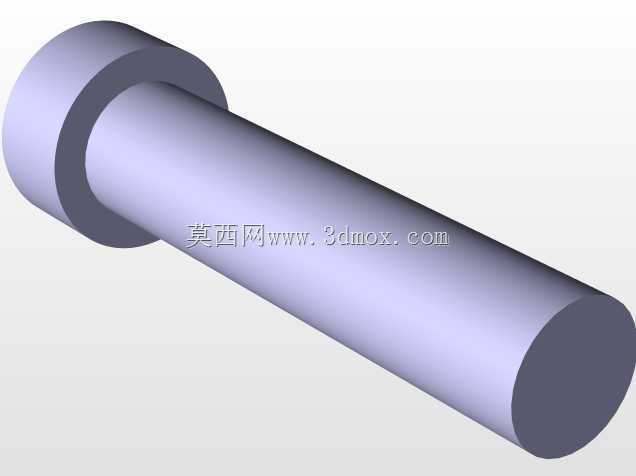

　　安装法兰布置在中心曲轴的后端位置，安装孔位沿中心圆周等距分布，可直接匹配标准的通航动力安装支架，曲轴输出端采用标准花键结构，可直接连接螺旋桨或变速传动单元；各缸的进气接口、排气接口沿径向向外布置，管路走向不需要做复杂的弯折，可大幅简化外围附件的布置难度。在结构细节处理上，连杆杆身采用了工字型截面设计，在保证结构强度的前提下尽可能降低往复运动部件的重量，减少惯性力带来的运转负载；活塞环组采用了三道环设计，包含两道气环与一道油环，可保证气缸内的密封性能，同时合理控制机油消耗量。这类径向结构的设计难点在于多连杆共曲柄销的配合精度控制，五个连杆的大端厚度需要严格匹配，轴向间隙控制在合理范围内，既要保证连杆运转过程中无卡滞，

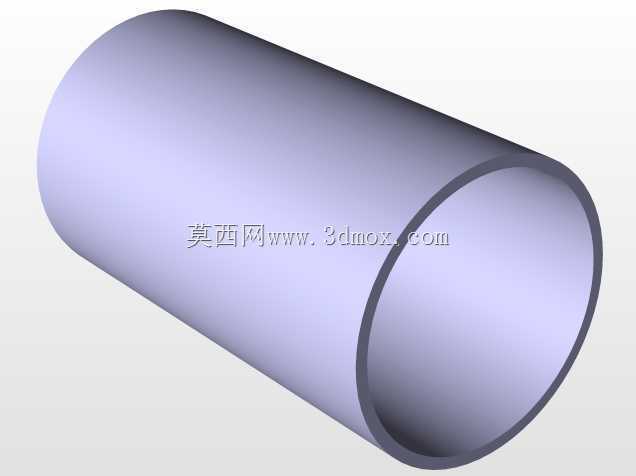

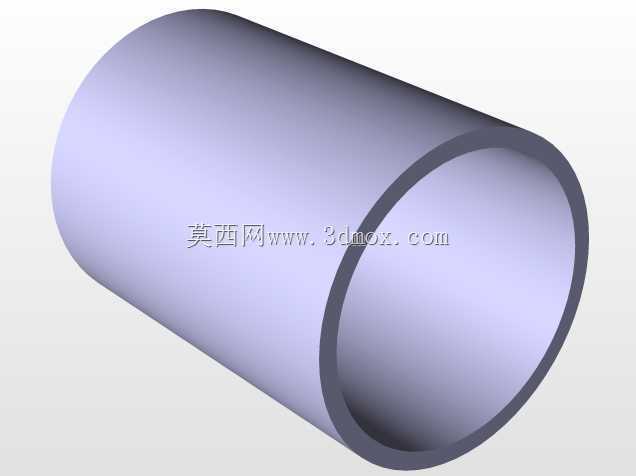

　　也要避免间隙过大带来的轴向窜动与异响；同时各缸的压缩比需要保持高度一致，否则会出现各缸做功不均匀、振动加剧的问题。在实际建模过程中，需要优先确定中心曲柄的回转半径，以此为基准推导各缸的中心距、活塞行程、连杆长度的匹配关系，所有运动部件都需要做运动干涉检查，确认活塞运行到上止点、下止点位置时，连杆与曲轴平衡块、缸体边缘无碰撞干涉；同时要预留出火花塞安装位置、进排气门的布置空间，保证结构的可实现性，避免出现仅存在于模型层面、无法实际加工生产的结构问题。对于风冷结构的径向发动机来说，散热鳍片的布置方向需要顺着气流流向设计，活塞运行过程中带动的气流可顺着鳍片间隙快速带走热量，不需要额外设置大功率散热风扇，进一步降低附属部件的功率消耗。这套结构的整体拆装逻辑也围绕径向布局做了优化，拆卸单个气缸时不需要拆解整个动力总成，只需要拆下对应缸体的固定螺栓即可单独抽出活塞连杆组件，日常维护的便捷性远高于封闭式布局的水冷发动机，非常适合在野外作业、维护条件有限的场景下使用。
