带手动操作手柄的工业管路截止阀结构

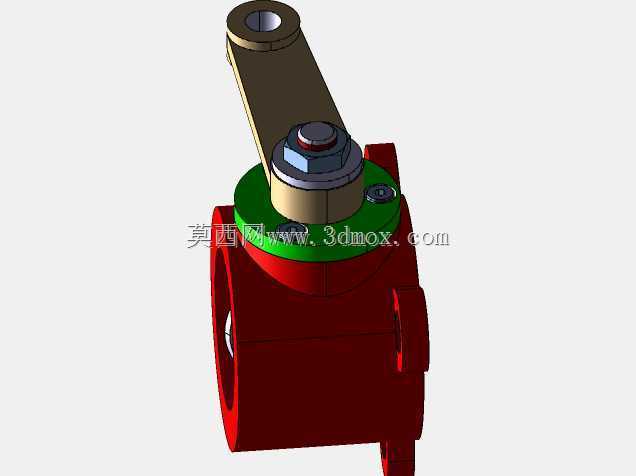

　　在工业流体输送管网、小型液压动力单元、化工介质支路、民用供水支管路等场景中，这类带手动操作手柄的截止类阀门是管路通断控制的核心执行部件，主要承担管路介质截断、小范围流量调节的功能，相比电动、气动驱动的阀件，它不需要额外配置动力源与控制回路，依靠人工操作即可完成启闭动作，在应急切断、检修隔离、小流量支路调控的场景中适配性极强，不会因为动力中断出现阀位失控的问题。从结构设计逻辑来看，这款阀采用侧装摇臂式手柄结构，而非传统手轮结构，操作时不需要整圈旋转手轮，只需要扳动手柄在90度行程内转动即可完成全开到全关的动作切换，操作行程短，启闭响应速度更快，适合安装在操作空间局促、无法容纳整圈手轮旋转空间的管路位置。阀体部分采用直通式流道设计，

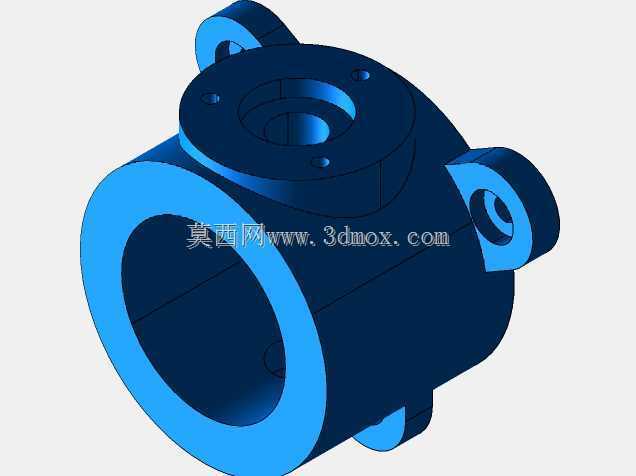

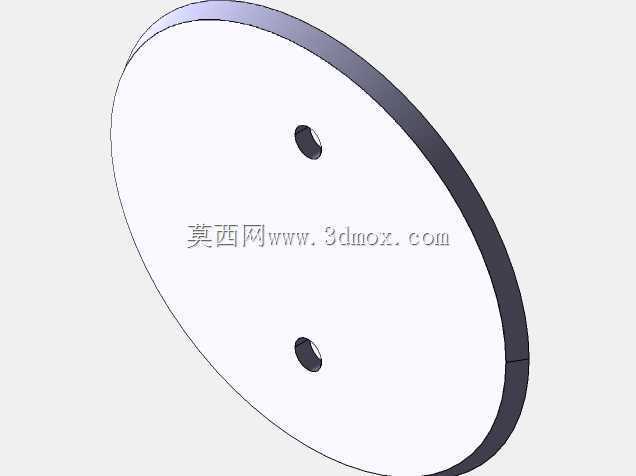

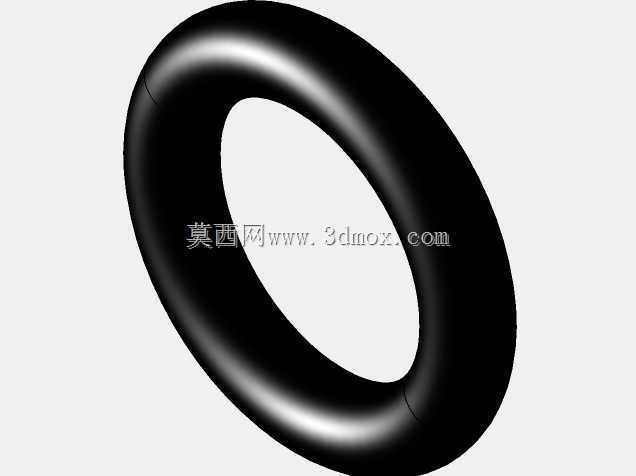

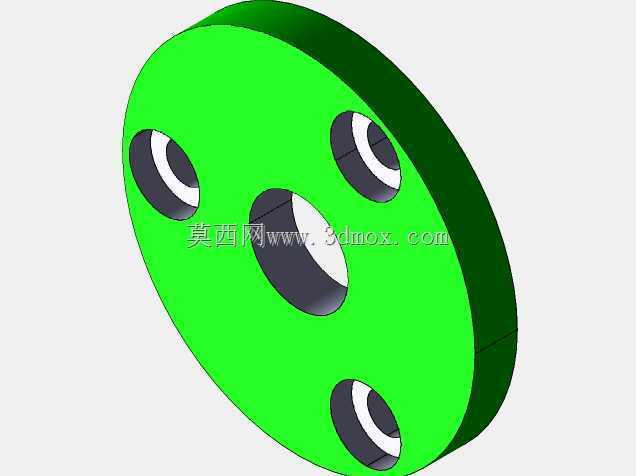

　　介质进出口处于同一轴线上，流道阻力相比角式阀更低，介质流经阀腔时的压力损失更小，不容易在阀腔内部形成介质滞留区，对于输送带有少量细小杂质的流体工况，也能降低杂质卡涩密封副的概率。密封结构采用多层复合密封设计，阀杆与阀体之间设置有轴向密封组件，依靠压盖的预紧力压紧密封填料，避免介质从阀杆配合间隙向外渗漏，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封在闭合时能产生更大的密封比压，在中低压工况下的密封可靠性更高，同时阀瓣在启闭过程中沿阀杆轴向做直线运动，密封面之间没有相对滑动摩擦，能有效减少密封面的磨损量，延长阀件的整体使用寿命。从安装边界来看，阀体两端采用内螺纹连接接口，适配常规工业管路的标准螺纹规格，

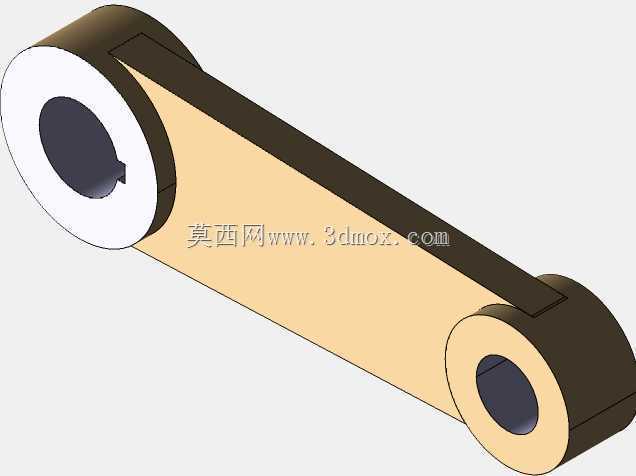

　　不需要额外配置焊接法兰或者对夹连接件，安装时直接与带外螺纹的管路端拧紧即可，安装拆卸效率更高，后期维护更换时不需要切割管路。整体外形尺寸紧凑，阀体主体为铸造结构，壁厚均匀，能承受常规中低压管路的工作压力，阀体外表面做了防锈涂覆处理，能适应潮湿、轻度腐蚀的安装环境。手柄部分采用扁钢加工成型，长度经过力矩匹配设计，操作人员只需要施加较小的扳动力就能克服密封面的压紧力完成启闭，不会出现操作力矩过大无法扳动的问题，手柄顶端设置有定位孔，当阀件处于全开或者全关位置时，可以穿入定位销锁定阀位，避免因为管路振动、外力误碰导致阀位偏移，引发介质泄漏或者通断状态异常。在实际选型应用中，这类阀通常适配公称通径在DN15到DN50区间的支路管路，

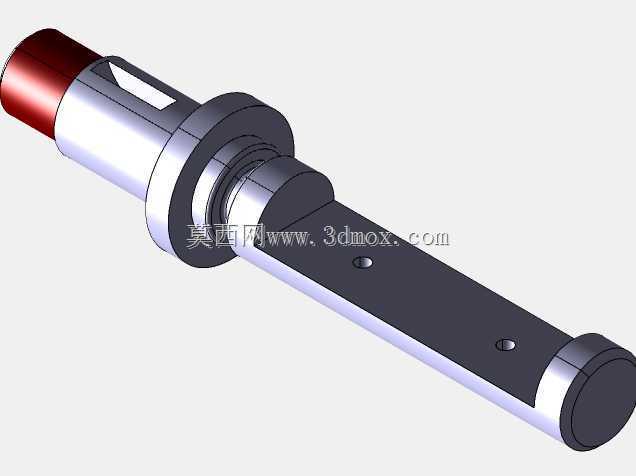

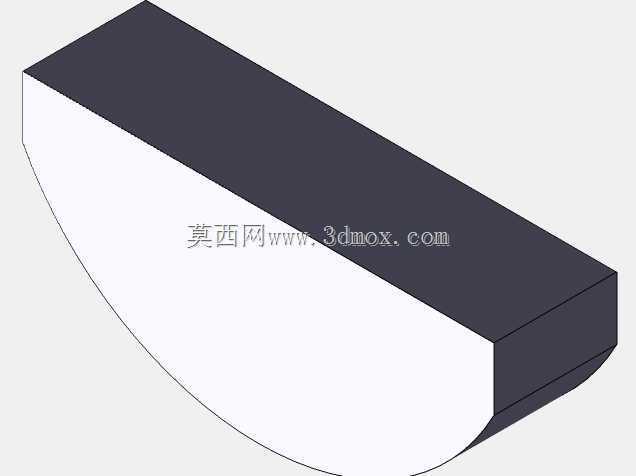

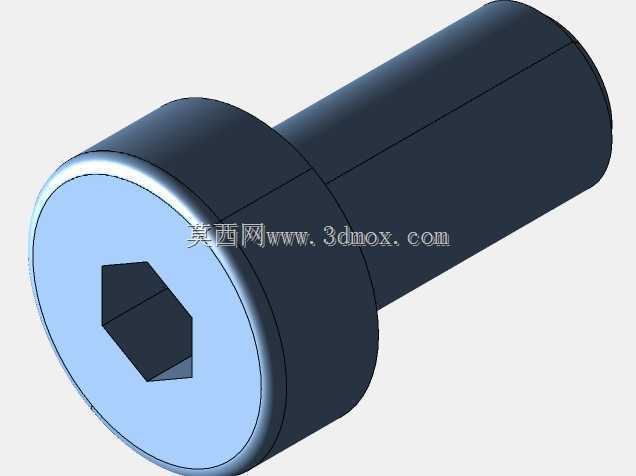

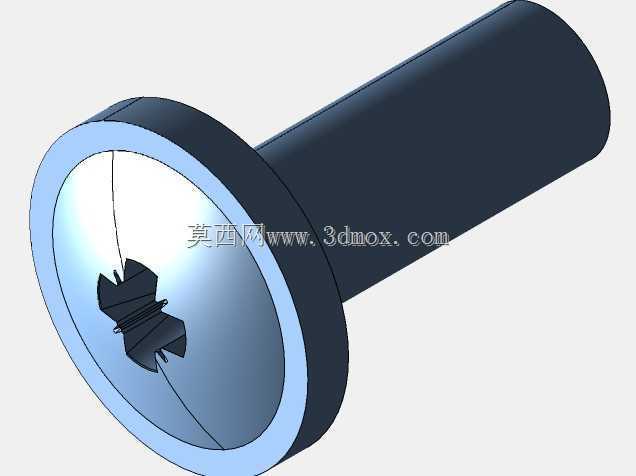

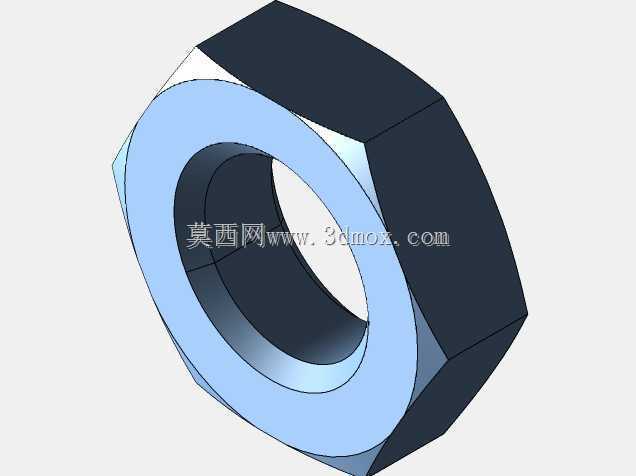

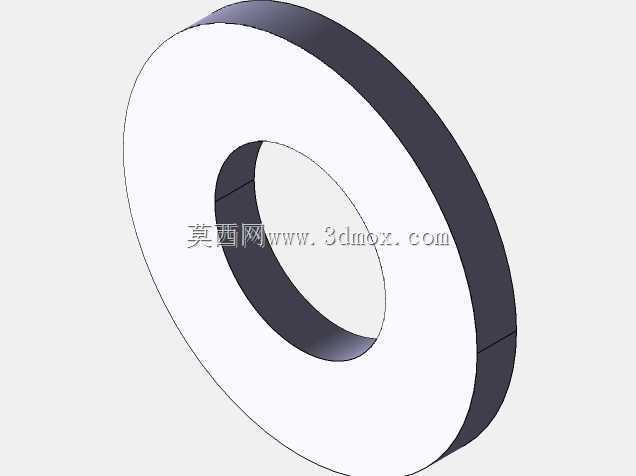

　　工作压力范围覆盖1.0MPa到1.6MPa的常规工况，可以输送水、液压油、轻度腐蚀性化工介质等多种流体，不适合用于输送含有大颗粒硬质杂质的浆料类介质，避免杂质刮伤密封面导致密封失效。设计建模过程中，需要重点关注阀杆与阀体配合段的同轴度公差，保证阀瓣升降过程中不会出现卡滞，密封压盖的压紧行程需要预留足够的填料补偿量，当密封填料出现磨损渗漏时，可以通过拧紧压盖螺栓重新压紧填料实现密封修复，不需要整体拆解阀件。同时手柄与阀杆的连接采用扁方配合结构，能传递足够的操作扭矩，不会因为长期操作出现配合打滑的问题，连接部位的锁紧螺母需要设置防松结构，避免操作过程中螺母松脱导致手柄脱落。
