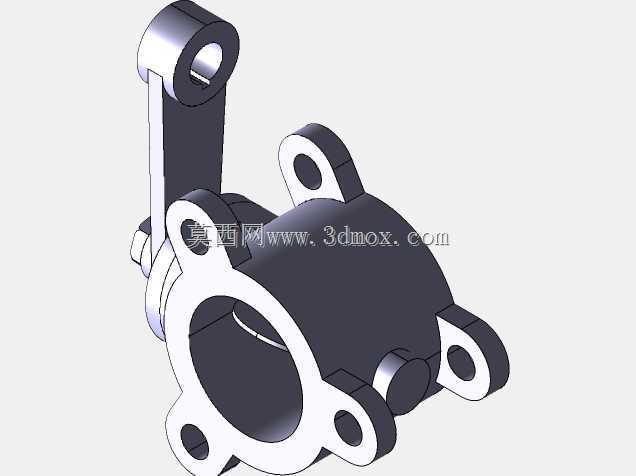

法兰式蝶阀阀体结构三维数模设计

　　在市政给排水、化工流体输送、暖通空调循环水等管路系统中，蝶阀是应用占比极高的截断与调节类阀件，本次建模的阀体作为蝶阀的核心承载壳体，直接决定了整套阀件的承压能力、安装适配性与运行可靠性。从实际工程应用场景来看，这类带多耳法兰结构的蝶阀阀体，多用于中低压常温流体管路，适配水、弱腐蚀性流体等介质的通断与流量调节工况，相比对夹式蝶阀，法兰连接形式的密封可靠性更强，在管线震动幅度较大、安装空间有充足余量的场合更具适配性。

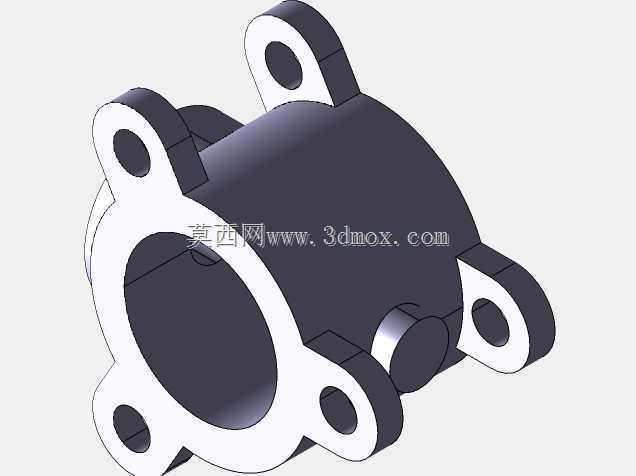

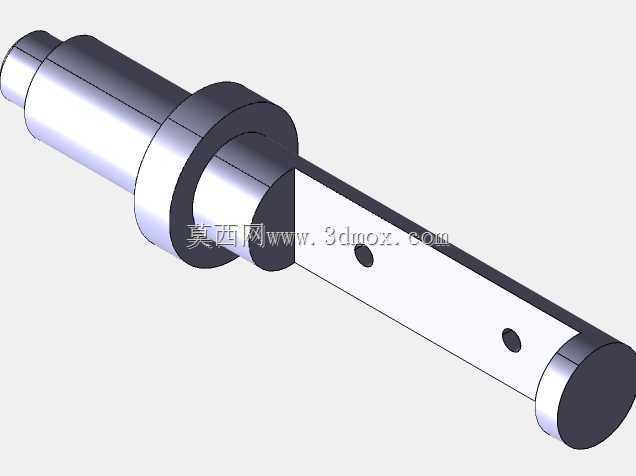

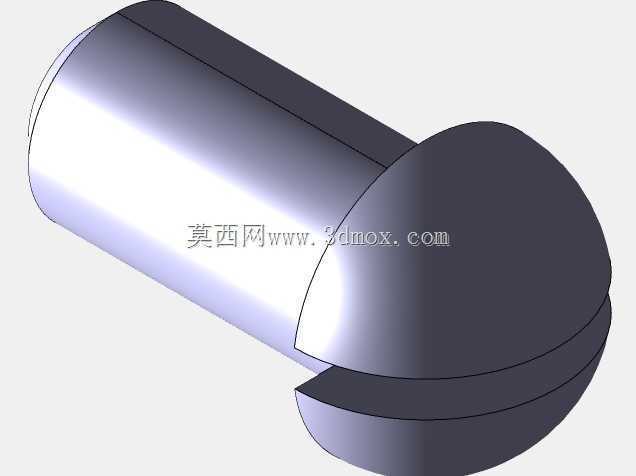

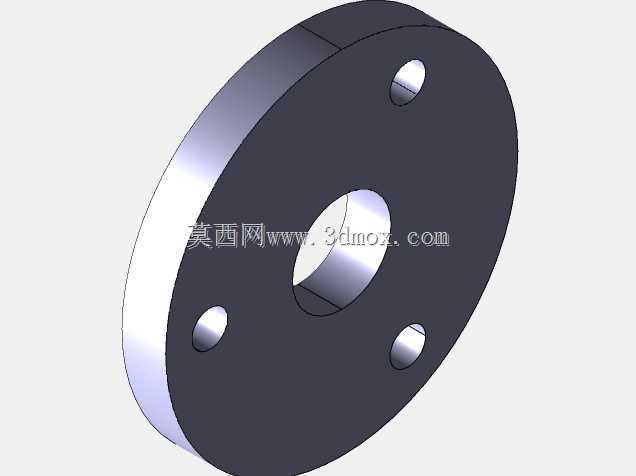

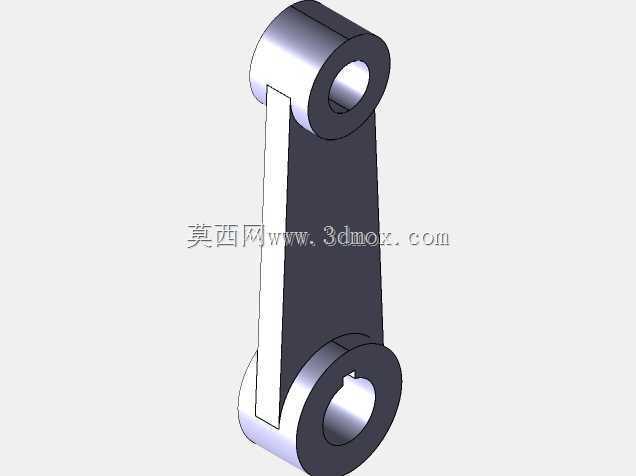

　　从结构功能特性来看，该阀体为中空回转类壳体结构，中心通径为介质流通的核心通道，周向均匀分布的带孔连接耳是与上下游管路法兰对接的安装位，孔位的同轴度、端面平面度直接影响安装后的密封效果，若加工或建模阶段孔位偏差超过0.1mm，现场安装时就会出现螺栓无法穿入、法兰面贴合不严引发泄漏的问题。阀体侧面的凸台结构是阀杆装配的定位位，用于承载阀杆转动时的径向载荷，凸台内孔与中心通道的垂直度要求较高，否则会导致阀杆转动卡涩，蝶板关闭时密封面错位，无法实现有效截断。

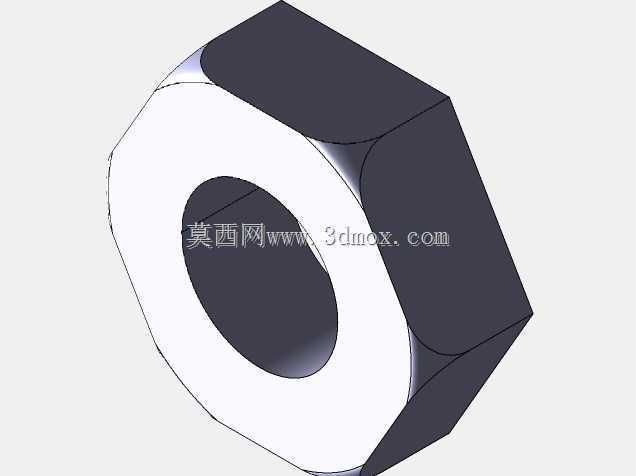

　　建模过程中首先要明确安装边界约束：法兰连接耳的安装孔中心圆直径需匹配对应压力等级的管路法兰标准，耳片的厚度要满足螺栓预紧力下的结构强度要求，避免长期受压出现耳片变形断裂；中心通径的尺寸要与公称通径匹配，通径内壁的粗糙度要求会直接影响介质流阻，建模时需保证内壁曲面光滑无突变，减少介质输送过程中的压损。阀杆安装凸台的高度要适配阀杆密封填料的安装空间，凸台端面的密封槽结构（若有）需与密封件尺寸匹配，防止阀杆位置出现外漏。

　　设计思路上优先遵循等强度原则，壳体壁厚根据公称压力等级计算取值，在介质压力作用下，壳体各位置的应力分布尽量均匀，避免局部应力集中导致的承压失效；连接耳与主体壳体的过渡位置采用圆角过渡，减少应力集中系数，毕竟管路运行过程中会存在水锤冲击，过渡位置的结构强度不足很容易出现开裂问题。建模时先绘制中心通径的回转轮廓，通过回转命令生成主体壳体基础结构，再绘制周向分布的连接耳轮廓，通过拉伸、阵列命令生成安装耳结构，之后切除安装孔，再绘制侧面阀杆凸台结构，通过布尔运算合并到主体上，最后对所有锐边进行倒圆角处理，还原实际加工后的结构状态。

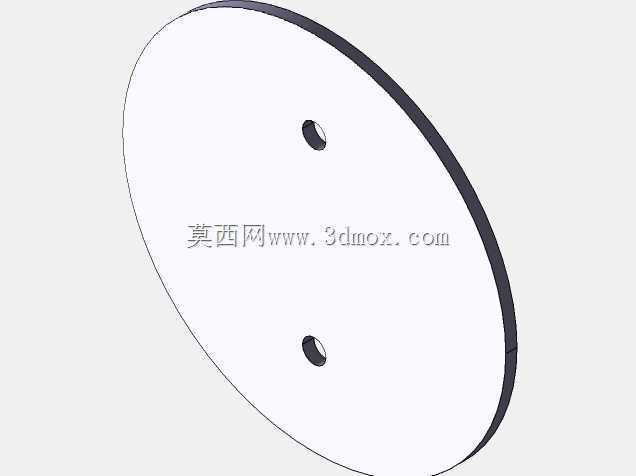

　　从安装适配性来看，该阀体的轴向尺寸直接决定了整套蝶阀的结构长度，需符合对应通径蝶阀的结构长度标准，避免现场安装时出现管线长度不匹配、无法对接的问题；周向连接耳的数量与孔位角度严格匹配法兰标准，确保与不同厂家的同规格法兰都能实现互换安装。在流体通道的设计上，内壁与蝶板的配合间隙需控制在合理范围，既不能间隙过大导致关闭时泄漏量超标，也不能间隙过小导致蝶板转动时与内壁发生刮擦，影响阀门的操作扭矩与使用寿命。

　　实际工程选型中，这类阀体的材质多选用铸铁、铸钢或不锈钢，根据输送介质的腐蚀性选择对应材质，建模时的结构尺寸完全可以直接对接后续的铸造工艺、机加工工艺，比如壳体的拔模斜度在建模阶段就需要考虑进去，方便后续铸造脱模，安装孔、阀杆孔的加工余量也可以在建模时提前预留，减少后续工艺调整的工作量。对于结构设计人员来说，这类阀体建模的核心不在于曲面复杂度，而在于所有尺寸的工程合理性，每一个结构特征都要对应实际的功能需求，不存在多余的结构，也不能缺失必要的承载、密封、安装结构，比如连接耳的背面如果没有做加强结构，螺栓预紧时很容易出现耳片变形，所以在耳片与主体连接的位置需要合理设置加强筋，在不增加过多重量的前提下提升结构强度。
