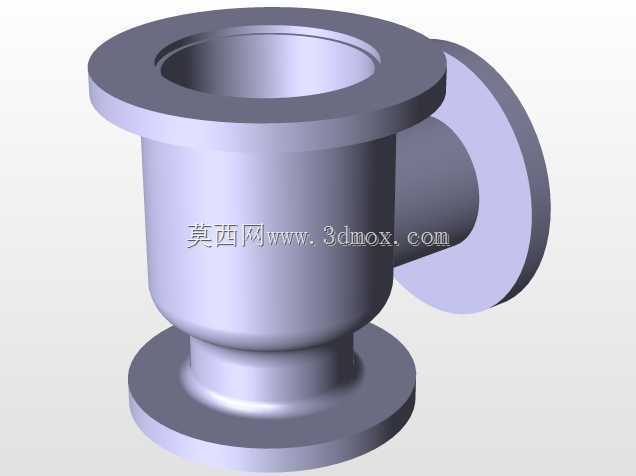

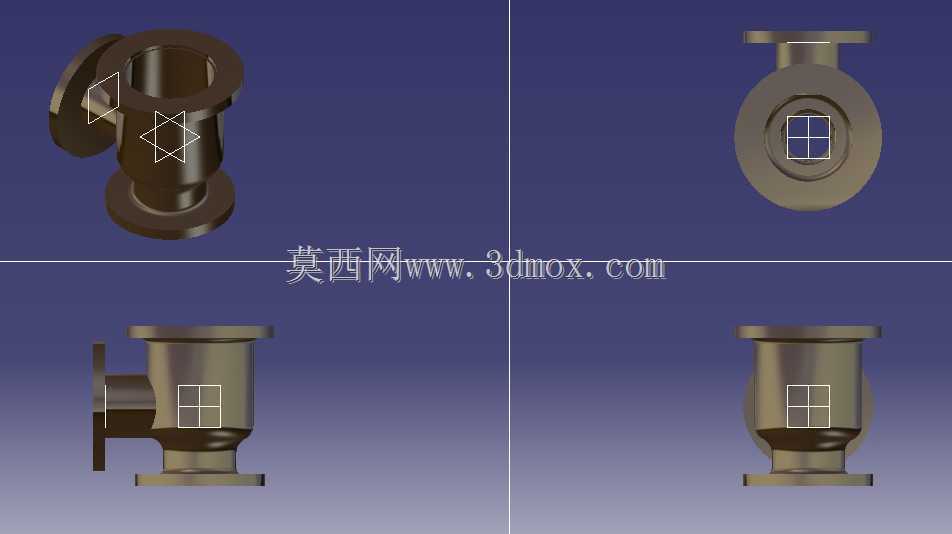

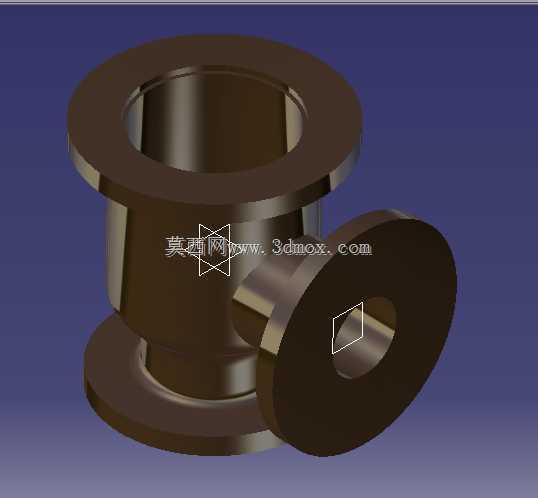

在工业流体输送管路系统里,这类直角三通结构的阀体是管路分流、换向、介质截流控制的核心承压壳体部件,常见于石化输送管线、城市给排水管网、工业循环水系统、暖通空调管路以及小型化工反应装置的配套管路上,作为截止阀、调节阀或者三通换向阀的主体承载结构,所有的阀芯、阀杆、密封组件都要集成安装在这个壳体内部,直接承受管路内介质的压力、温度波动带来的载荷,同时还要保证连接位置的密封可靠性,避免介质跑冒滴漏。从实际使用场景来看,这类阀体适配的管路通径通常在中小口径区间,三个连接端全部采用法兰式连接结构,上下两个同轴的法兰端用于串联在主输送管路上,侧方垂直伸出的法兰端用于接支路管线或者配套的控制执行机构,安装时只需要匹配对应压力等级的法兰垫片,
穿入螺栓均匀拧紧即可完成固定,不需要额外加工焊接坡口,现场拆装维护的效率比焊接式阀体高很多,尤其适合需要定期检修阀芯、清理管路积垢的工况。做这个结构的三维设计时,首先要确定的是内部流道的通径尺寸,要保证三个接口位置的流道截面积一致,避免介质在转角位置出现过大的流阻,转角位置做了圆弧过渡处理,而不是直角硬转折,能减少介质长期冲刷带来的局部磨损,也能降低管路输送过程中的压损,避免出现湍流引发的管路振动。壳体的壁厚设计是整个结构的核心,要根据额定工作压力计算最小承压壁厚,同时在法兰和筒体连接的位置做了加厚的过渡圆角,避免应力集中——因为法兰拧紧的时候会给筒体端部带来附加的弯矩,介质充压的时候转角位置也是应力集中的高发区,
这些位置如果壁厚不够或者过渡太突兀,长期交变载荷下很容易出现开裂泄漏。三个法兰端的密封面全部采用突面结构,适配常用的非金属平垫片或者缠绕垫片,法兰上的螺栓孔位置严格按照对应压力等级的法兰标准排布,保证现场安装时能和标准管路法兰完全互换,不需要现场重新配打孔。上下两端的法兰和筒体是同轴设计,侧方的法兰轴线和主筒体轴线垂直相交,三个流道的交汇腔体做了圆滑过渡,内部没有多余的凸台或者死角,一方面能减少介质残留,对于输送有少量杂质的介质时不容易积料堵塞,另一方面也能给内部的阀芯组件留出足够的安装空间,不管是装配升降式阀芯还是旋转式阀芯,都有足够的运动行程,不会和壳体内壁发生干涉。从安装边界来看,设计时已经预留了足够的法兰螺栓操作空间,
侧方法兰伸出的长度不会影响上下主管道法兰的螺栓拧紧作业,整个阀体的外部轮廓没有突兀的尖角,全部做了倒钝处理,避免安装搬运过程中划伤操作人员,同时壳体外表面的平整区域可以直接用于打刻压力等级、通径、流向标识,不需要额外设计铭牌安装座。实际选型使用时,只要确认管路的设计压力、设计温度和介质腐蚀性匹配壳体材质,就可以直接对接安装,不需要对阀体结构做二次修改,内部的腔体尺寸已经预留了通用阀芯组件的安装位,配套对应的内件就能组装成完整的三通阀门,大幅缩短阀门生产的设计周期,也能降低后续备件替换的成本。
