自行车车架主管结构三维数模设计

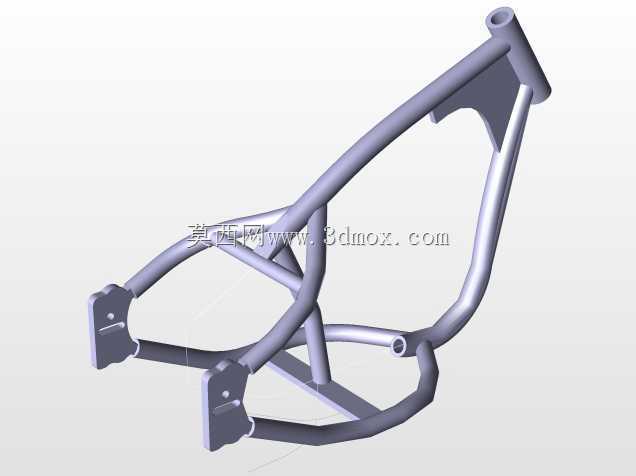

　　日常通勤、运动骑行场景下的自行车，车架是承担整车载荷、连接所有走行与操控部件的核心基体，本次呈现的是车架主管段的结构数模，对应整车装配中衔接头管与座管、五通区域的核心受力管材。从实际使用场景来看，该段管材需要承担骑行过程中来自路面的垂直冲击、转向时的横向扭矩，以及踩踏发力时传递的纵向载荷，是整车刚度匹配的关键部分。设计过程中采用自顶向下的装配逻辑，先锁定整车的骑姿几何参数，包括立管角度、头管倾角、前后轮距的边界值，再反向推导该段管材的长度、管径与端部切口角度，避免单独建模后出现装配干涉、骑姿参数偏移的问题。从结构特性来看，该管材采用等径薄壁圆管构型，端部做斜切处理，匹配与相邻管件的焊接贴合面，切口角度经过反复校核，

　　确保焊接时焊缝能够均匀填充，不会出现虚焊、缝隙过大的工艺问题，同时保证管件拼接后的形位公差满足整车装配要求，不会出现后轮偏摆、头管歪斜的装配缺陷。在安装边界层面，该段管材的外径、壁厚参数匹配常规自行车管材的焊接工艺要求，外表面无额外凸起结构，为后续走线槽安装、涂装工序预留足够的操作空间，管材的长度公差控制在装配允许范围内，两端的切口平面度满足焊接工装的定位要求，不需要二次加工即可直接进入组焊工序。从功能实现角度，该段管材的刚度设计经过匹配，既不会因为刚度过高导致骑行时路感过于颠簸，也不会因为刚度过低出现踩踏泄力、转向虚位的问题，管壁厚度的选择兼顾了轻量化需求与结构强度要求，能够满足日常通勤、轻度运动骑行的载荷要求，在遇到路面凸起、

　　紧急制动等工况时，不会出现管材变形、焊缝开裂的失效问题。设计过程中同步考虑了后续的生产工艺可行性，管材的弯曲、切割工序都可以通过常规的管材加工设备完成，不需要定制特殊刀具或工装，能够有效降低批量生产的工艺成本，同时管材的构型适配现有的自行车车架焊接夹具，不需要重新调整夹具定位点，能够直接接入现有生产线的装配流程。在细节处理上，管材的端部切口边缘做了微小的倒角处理，避免焊接时出现应力集中点，提升焊缝区域的疲劳强度，管材的整体直线度满足设计要求，不会出现弯曲变形导致的相邻部件安装错位问题，外表面的粗糙度匹配后续喷涂、贴标的工艺要求，不需要额外做表面打磨处理即可进入下一工序。
