手动螺旋式管钳夹紧工装结构设计

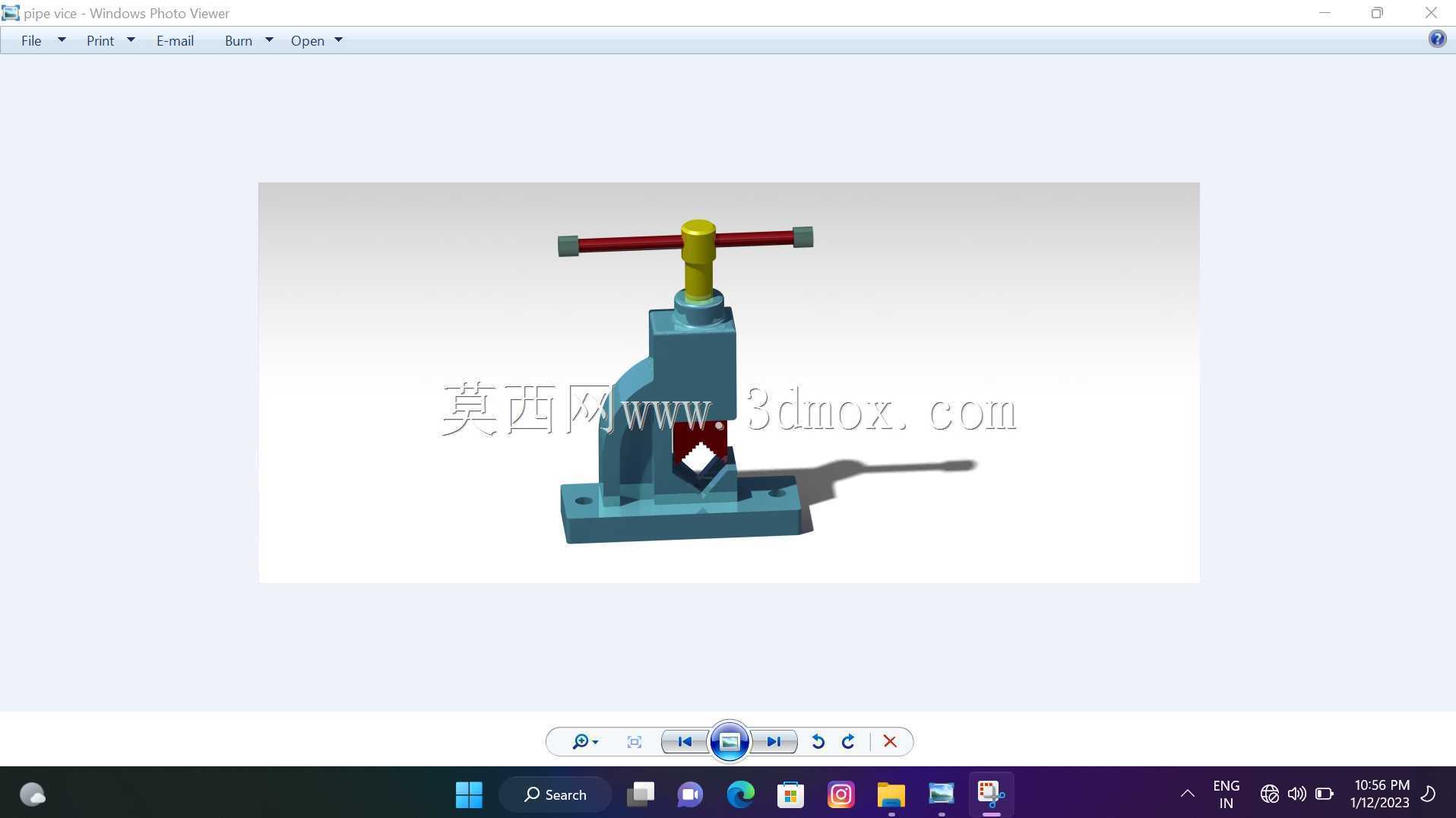

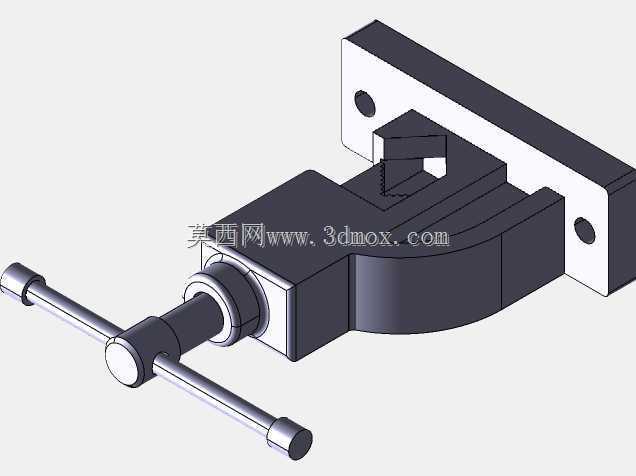

　　在管道安装、五金维修、小型工件装夹作业场景中，这类手动螺旋式管钳是一线作业人员高频使用的夹持类工具，区别于普通活动扳手的平面夹持结构，该管钳的钳口做了适配圆柱类工件的V型开口设计，能够在夹持圆管、圆棒类零件时形成四点接触受力，避免夹持过程中工件打滑、转动，尤其适合小口径金属管、塑料管道的螺纹装配、切割定位工序使用。从结构设计逻辑来看，整套机构采用螺旋副作为动力传递核心，顶部的T型横杆作为手动施力端，通过增大施力力臂的方式降低操作所需的作用力，操作人员无需借助额外加力杆，仅靠手部力量即可输出足够的夹持力，适配公称直径20mm以内的管材装夹需求。底座部分做了一体化的安装孔位设计，可通过螺栓直接固定在工作台面，作为固定式装夹工位使用，

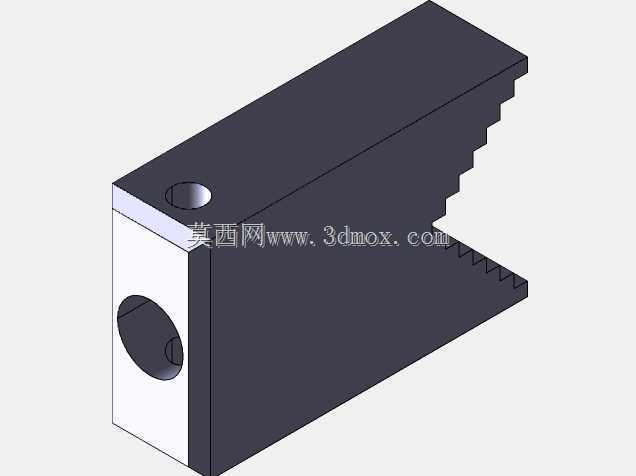

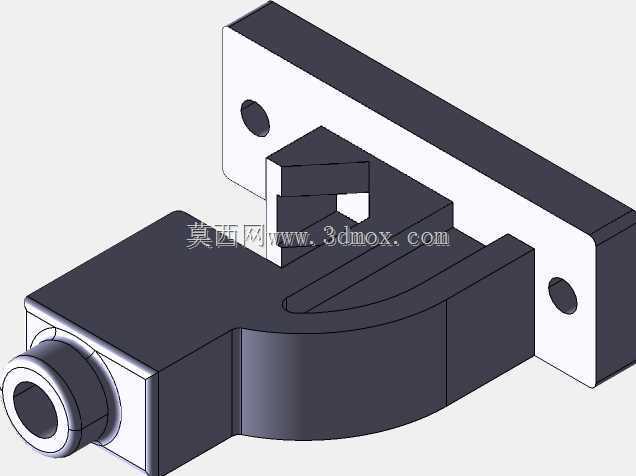

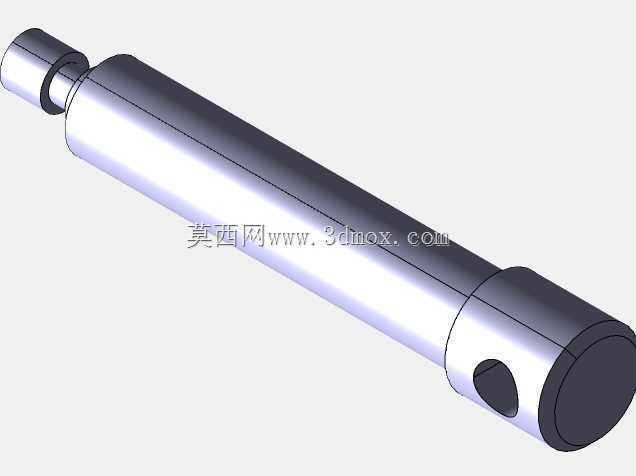

　　也可根据作业需求搭配移动支架做临时装夹点位布置，安装边界的孔位间距按照通用钳工工作台的T型槽间距做了适配，无需额外加工转接板即可完成固定。钳身主体采用一体式铸造结构做加强筋设计，在夹持受力最大的钳口衔接位置做了壁厚加厚处理，避免长期大载荷夹持出现钳身开裂、形变问题，活动钳口与螺杆之间做了防转限位结构，保证螺杆转动过程中活动钳口仅做直线进给运动，不会随螺杆同步转动，保证夹持对位精度。钳口的咬合面做了齿形防滑处理，齿形角度经过受力优化，正向夹持时齿尖嵌入工件表面形成静摩擦锁定，反向松开时齿面不会刮伤工件外表面，兼顾夹持可靠性与工件表面防护需求。螺旋传动副的螺杆表面做了梯形螺纹设计，相比普通三角螺纹具备更好的传动效率与承载能力，

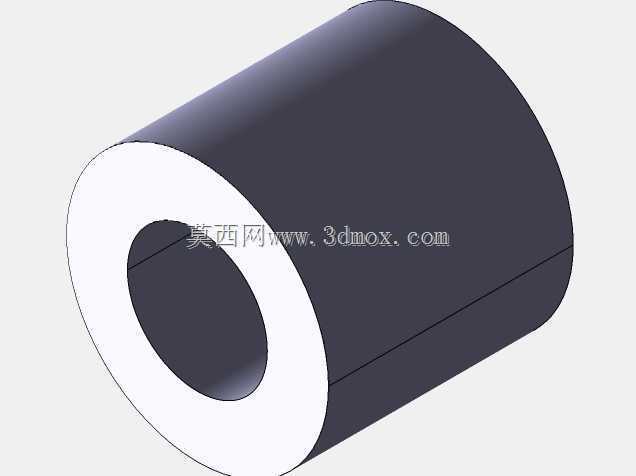

　　长期反复使用也不会出现螺纹滑牙、磨损过快的问题，螺杆与固定钳身的衔接位置做了耐磨衬套嵌入设计，衬套可单独更换，降低长期使用后的维护成本。在实际作业场景中，该类管钳除了管道安装作业外，也可作为小型钳工工位的通用夹具使用，对小型异形零件、轴类零件做钻孔、攻丝、打磨工序的定位装夹，相比大型台虎钳具备体积小、重量轻、操作便捷的优势，适合流动维修、户外管线作业等场景携带使用。设计过程中针对操作手感做了优化，T型横杆的表面做了滚花处理，手部施力时不会出现打滑问题，横杆的长度经过力矩测算，既保证足够的施力力臂，也不会因为力臂过长导致夹持力过载损坏工件或钳身结构。活动钳口的行程做了合理限制，最大开口距离适配常规小口径管材的装夹需求，

　　避免行程过长导致螺杆伸出长度过大出现受力弯折问题。整套结构没有复杂的传动零件，所有零部件均可实现常规机加工艺生产，零件互换性强，后期维护更换易损件无需专用工具即可完成拆装。从安装尺寸来看，底座的整体轮廓尺寸适配多数便携式工作台的安装空间，整体高度控制在手动操作的舒适区间，操作人员站立作业时无需过度弯腰即可完成夹紧、松开操作，降低长时间作业的疲劳感。钳身的表面做了防锈涂层处理，能够适应潮湿的户外管线作业环境，不会因为短期接触水汽出现锈蚀卡滞问题，螺杆的外露部分做了防尘结构设计，避免作业过程中的金属碎屑、灰尘进入螺纹配合间隙，保证螺旋副长期操作的顺畅性。
